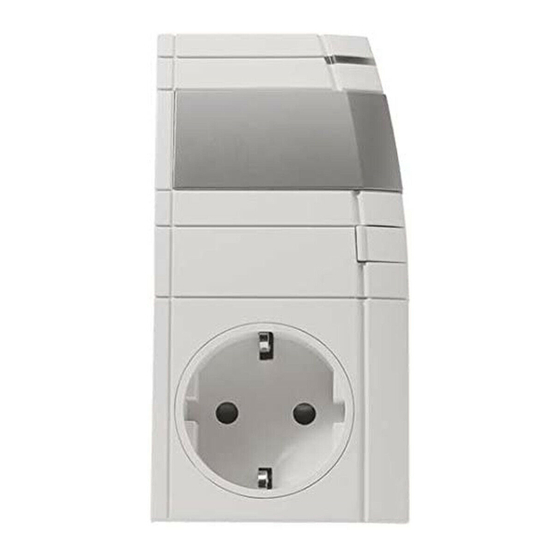

HomeMatic HM-LC-Sw1-Pl-2 Bedienungsanleitung
Funk-zwischenstecker-schaltaktor 1fach
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Bedienungsanleitung
Operating Manual
Funk-Zwischenstecker-Schaltaktor
1fach:
Radio-controlled socket adapter
switch actuator 1-channel:
HM-LC-Sw1-Pl-2
Funk-Zwischenstecker-Dimmaktor
1fach Phasenanschnitt:
Radio-controlled socket adapter
dimming actuator 1-channel leading edge:
HM-LC-Dim1L-Pl-2
Downloaded from
www.Manualslib.com
manuals search engine
S. 2
p. 13
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für HomeMatic HM-LC-Sw1-Pl-2
Inhaltszusammenfassung für HomeMatic HM-LC-Sw1-Pl-2
- Seite 1 Bedienungsanleitung S. 2 Operating Manual p. 13 Funk-Zwischenstecker-Schaltaktor 1fach: Radio-controlled socket adapter switch actuator 1-channel: HM-LC-Sw1-Pl-2 Funk-Zwischenstecker-Dimmaktor 1fach Phasenanschnitt: Radio-controlled socket adapter dimming actuator 1-channel leading edge: HM-LC-Dim1L-Pl-2 Downloaded from www.Manualslib.com manuals search engine...
- Seite 2 1. Ausgabe Deutsch 07/2012 Dokumentation © 2012 eQ-3 Ltd., Hong Kong Alle Rechte vorbehalten. Ohne schriftliche Zustimmung des Heraus- gebers darf dieses Handbuch auch nicht auszugsweise in irgendei- ner Form reproduziert werden oder unter Verwendung elektro- nischer, mechanischer oder chemischer Verfahren vervielfältigt oder verarbeitet werden.
-
Seite 3: Inhaltsverzeichnis
Funktion ......... 5 Allgemeine Systeminformation zu HomeMatic... . 6 Allgemeine Hinweise zum Funkbetrieb . -
Seite 4: Hinweise Zu Dieser Anleitung
Hinweise zu dieser Anleitung Lesen Sie diese Anleitung sorgfältig, bevor Sie Ihre HomeMatic Komponenten in Betrieb nehmen. Bewahren Sie die Anleitung zum späteren Nachschlagen auf! Wenn Sie das Gerät anderen Personen zur Nutzung überlassen, übergeben Sie auch diese Bedienungsanleitung. Benutzte Symbole: Achtung! Hier wird auf eine Gefahr hingewiesen. -
Seite 5: Funktion
Die Geräte können schnell und ohne Werkzeug montiert werden. Mit dem Zwischenstecker ist sowohl eine einfache Bedienung am Gerät als auch das Anlernen von mehreren HomeMatic-Fernbedie- nungen möglich. Die Signal-LED bestätigt dabei z.B. den Empfang von Funksignalen. Die maximale Einschaltdauer der Geräte kann individuell konfiguriert werden. -
Seite 6: Allgemeine Systeminformation Zu Homematic
Allgemeine Systeminformation zu HomeMatic Dieses Gerät ist Teil des HomeMatic Haussteuersystems und arbei- tet mit dem bidirektionalen BidCoS Funkprotokoll. ® Alle Geräte werden mit einer Standardkonfiguration ausgeliefert. Darüber hinaus ist die Funktion des Gerätes über ein Programmier- gerät und Software konfigurierbar. Welcher weitergehende Funkti-... -
Seite 7: Inbetriebnahme
Inbetriebnahme Einfache Bedienfunktionen am Gerät Über die Kanaltaste können Sie den Aktor sofort bedienen (An- lernen nicht erforderlich) und die korrekte elektrische Installation überprüfen. Der Taster verhält sich wie ein AN/AUS Toggle-Taster. Zum Bedienen wird nur der kurze Tastendruck verwendet. Der lange Tastendruck (länger als 4 Sekunden) versetzt den Aktor in den Anlernmodus. -
Seite 8: Bedienung
Bedienung Nach dem Anlernen stehen einfache Bedienfunktionen über die an- gelernten Bedienelemente zur Verfügung. Kurzer Tastendruck: AN/ AUS. Beim Dimmer zusätzlich langer Tastendruck: Dimmen. Dabei ergibt sich folgendes Verhalten: Taste Verhalten Kurzer Tastendruck „EIN“-Taste Kurzer Tastendruck „AUS“-Taste Langer Tastendruck „EIN“-Taste Hoch dimmen Langer Tastendruck „AUS“-Taste Runter dimmen... -
Seite 9: Anzeige Des Betriebszustandes
Anzeige des Betriebszustandes Sobald der Aktor eingeschaltet ist, leuchtet die Geräte-LED dauer- haft. Nach Konfiguration des Aktors über die Zentrale oder über ein Pro- grammiertool zeigt die Gerät-LED neben den beschriebenen noch zusätzliche Zustände des Geräts an. In der Konfigurationsanleitung der Geräte und im Systemhandbuch wird hierauf näher eingegangen. -
Seite 10: Wartung Und Reinigung
Wartung und Reinigung Das Produkt ist wartungsfrei. Überlassen Sie eine Reparatur einer Fachkraft. Dimmaktor: Der Dimmer HM-LC-Dim1L-Pl enthält eine interne Geräte- sicherung! Diese Sicherung dient dem Schutz des Triacs vor zu großer Strombelastung. Sollte das Gerät überlastet werden und die Sicherung auslösen kann sie ersetzt werden! Prüfen Sie vor Wiederinbetriebnahme die Angeschlossene Last auf einen Defekt! Sicherung nur durch Sicherungen gleichen Typs... -
Seite 11: Technische Daten
Technische Daten Funkfrequenz 868,3 MHz Typ. Freifeldreichweite: 300 m Spannungsversorgung: 230 V / 50 Hz Standby-Verbrauch: 0,5 W Schutzart: IP20 Schutzklasse: Gehäuse: Gehäusefarbe: Reinweiß mit silberner Blende Abmessungen: 125 x 63 x 40 mm (H x B x T, ohne Stecker) Dimmer: Anschlussleistung: 25-250 VA... - Seite 12 Downloaded from www.Manualslib.com manuals search engine...
- Seite 23 Downloaded from www.Manualslib.com manuals search engine...
- Seite 24 eQ-3 AG Maiburger Straße 29 D-26789 Leer www.eQ-3.com Downloaded from www.Manualslib.com manuals search engine...
