HomeMatic HM-LC-Sw1-Pl-2 Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für HM-LC-Sw1-Pl-2:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Bedienungsanleitung
Operating Manual

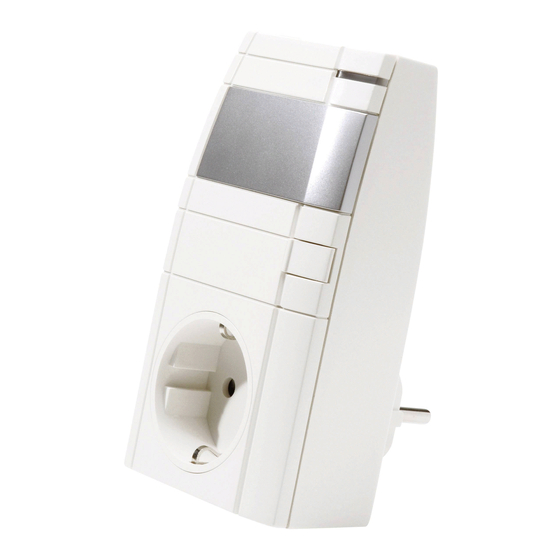

Funk-Schaltaktor 1-fach, Zwischenstecker:
Wireless Switch Actuator 1-channel,
socket adapter:
HM-LC-Sw1-Pl-2
Funk-Dimmaktor 1-fach, Phasenanschnitt,
Zwischenstecker:
Wireless Dimming Actuator 1-channel,
leading edge, plug adapter:
HM-LC-Dim1L-Pl-2
S. 2
p. 15

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für HomeMatic HM-LC-Sw1-Pl-2

Inhaltszusammenfassung für HomeMatic HM-LC-Sw1-Pl-2

  • Seite 1 Bedienungsanleitung S. 2 Operating Manual p. 15 Funk-Schaltaktor 1-fach, Zwischenstecker: Wireless Switch Actuator 1-channel, socket adapter: HM-LC-Sw1-Pl-2 Funk-Dimmaktor 1-fach, Phasenanschnitt, Zwischenstecker: Wireless Dimming Actuator 1-channel, leading edge, plug adapter: HM-LC-Dim1L-Pl-2...

  • Seite 2: Inhaltsverzeichnis

    Anlernen .........8 6.2.1 Anlernen an HomeMatic Geräte..... . . 8 6.2.2 Anlernen an eine HomeMatic Zentrale.

  • Seite 3: Hinweise Zu Dieser Anleitung

    Hinweise zu dieser Anleitung Die Geräte sind nicht zum Freischalten geeignet. Die Last Lesen Sie diese Anleitung sorgfältig, bevor Sie Ihre HomeMatic ist nicht galvanisch vom Netz getrennt. Komponenten in Betrieb nehmen. Bewahren Sie die Anleitung zum späteren Nachschlagen auf! Wenn Sie das Gerät anderen Geräte mit elektronischen Netzteilen (z.B.

  • Seite 4: Allgemeine Systeminformation Zu Homematic

    • Dimmen mit mehr als einem Gerät pro Senderkanal/Tasten- zu HomeMatic paar ist nicht mehr möglich. Dieses Gerät ist Teil des HomeMatic Haussteuersystems und arbei- Weitere Informationen zur gesicherten Übertragung (AES) finden tet mit dem bidirektionalen BidCoS Funkprotokoll. Sie im HomeMatic WebUI Handbuch unter www.homematic.com.

  • Seite 5: Anlernen

    HomeMatic Zentrale angelernt werden. Das Anlernen neuer Geräte an die Zentrale erfolgt über die Home- Damit der Aktor in Ihr HomeMatic System integriert wird und mit Matic Bedienoberfläche „WebUI“. anderen HomeMatic-Komponenten (z.B. einer HomeMatic Fernbe- dienung) kommunizieren kann, muss das Gerät zunächst angelernt...

  • Seite 6: Bedienung

    4 Sekunden gedrückt. Schnelles Blinken der Geräte-LED zeigt das Rücksetzen des Aktors an. Neu angelernte Geräte konfigurieren Nachdem Sie Ihren Aktor an die HomeMatic Zentrale angelernt ha- Rückmeldungen der Geräte-LED ben, wird er in den „Posteingang“ verschoben. Hier muss Ihr Gerät Blinkcodes und die dazugehörigen Kanäle zunächst konfiguriert werden, damit...

  • Seite 7: Anzeige Des Betriebszustandes

    Technische Daten Nach Konfiguration des Aktors über die Zentrale oder über ein Pro- Schaltaktor: grammiertool zeigt die Geräte-LED neben den beschriebenen noch Gerätebezeichnung: HM-LC-Sw1-Pl-2 zusätzliche Zustände des Geräts an. Versorgungsspannung: 230 V/50 Hz Stromaufnahme: 16 A max. Leistungsaufnahme Ruhebetrieb:...
  • Seite 8 Lastart: ohmsche und induktive Lampenlast Funkfrequenz: 868,3 MHz Empfängerklasse: SRD Class 2 Typ. Freifeldreichweite: > 100 m Duty Cycle: < 1 % pro h Maximale Sendeleistung: 10 mW Betriebsart: Schaltertyp: unabhängig montierter Schalter Schutzart: IP20 Schutzklasse: Stehstoßspannung: 2500 V Umgebungstemperatur: -10°C bis +35°C Abmessungen (B x H x T): 63 x 125 x 40 mm...

  • Seite 9: Information Concerning These Instructions

    6.2.1 Teaching-in to HomeMatic devices....21 6.2.2 Teaching in to a HomeMatic CCU ....22 Note.

  • Seite 10: Function

    General system information on HomeMatic Function This device is a part of the HomeMatic home control system and The switch actuator enables switching of connected devices. works with the bidirectional BidCoS® wireless protocol. All devices are delivered in a standard configuration. The The dimming actuator enables dimming of connected devices.

  • Seite 11: General Information On Radio Operation

    • dimming with more than one device per transmit channel/but- To integrate the actuator into your HomeMatic system and enable ton pair is no longer possible. it to communicate with other HomeMatic devices (e.g. HomeMatic For further information about secure transmission (AES) please Window Contact), you must teach it in first.

  • Seite 12: Teaching In To A Homematic Ccu

    HomeMatic software „WebUI“. Therefore, your actuator has the inbox of your software interface. The button „Inbox (x new to be taught-in to the HomeMatic Central Control Unit first. New devices)“ indicates how many new devices have been taught- devices are taught-in to the Central Control Unit via the HomeMatic in successfully.

  • Seite 13: Operation

    Device LED feedback messages for more details (available for download in the „Downloads“ area of the website www.homematic.com). Flash codes Different actuator states are indicated by the channel LED/channel Operation LEDs flashing: After teaching, simple operating functions are available using the taught control elements.

  • Seite 14: Maintenance And Cleaning

    Typ. open area RF range: > 100 m Switch actuator: Duty cycle: < 1 % per h Max. transmit power: 10 mW Device short description: HM-LC-Sw1-Pl-2 Operating mode: Supply voltage: 230 V/50 Hz Switch type: independently mounted Current consumption: 16 A max.
  • Seite 15 Bevollmächtigter des Herstellers: Manufacturer’s authorised representative: eQ-3 AG Maiburger Straße 29 26789 Leer / GERMANY www.eQ-3.de...

Diese Anleitung auch für:

Hm-lc-dim1l-pl-2
