Anwendungsbeispiele

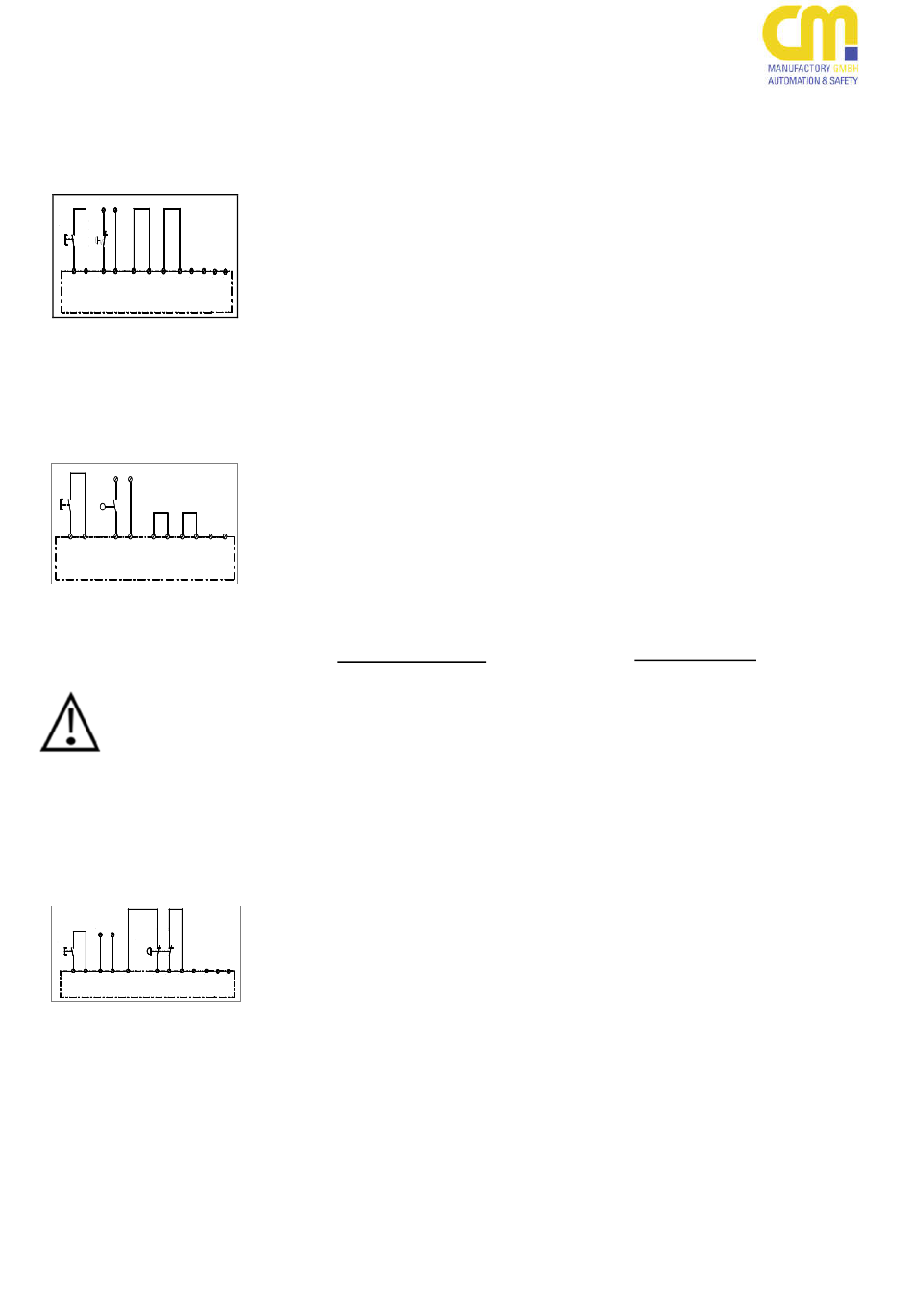

Beispiel 1: Einkanalige
Not-Halt-Schaltung (ohne
Querschlusssicherheit).
Safe 2/2.1
33
41
Mit dem Starttaster wird das Gerät
aktiviert. Über den Not-Halt-Schalter
fallen die Kontakte in ihre
Grundstellung zurück.
Rückfallverzögerung < 70 ms
Beispiel 2: Einkanalige
Schutztürüberwachung(ohne
Querschlusssicherheit). Safe 2/2.1
Wird der Schutztürtaster S1
geschlossen,
bleiben die Ausgangskontakte
unverändert. Erst mit Freigabe wird
das Gerät aktiviert. Die Kontakte13-
23
14,23-24 schließen. Beim Öffnen
des Schutztürtasters fallen die
Kontakte unverzögert in ihre
Grundstellung zurück.
Rückfallverzögerung < 70 ms
Ergänzender Hinweis
Bei entsprechender Verdrahtung
nach Applikationsbeispielen 1 und 2
muss durch den Anwender eine
Anbindung an die
Maschinensteuerung für die
zyklische Testung erfolgen.
Beispiel 3: Zweikanalige Not-Halt-
Schaltung (mit
Querschlusssicherheit). Safe 2/2.1
Bei der zweikanaligen Not-Halt-
Schaltung mit Querschlusssicherheit
wird der Klemmenanschluss S11,
S12, S21 und S22 verändert. Mit
dem START-Taster wird das Gerät
33
41
aktiviert. Die Kontakte 13-14 und
23-24 schließen. Über den Not-Halt-
Schalter fallen die Kontakte in ihre
Grundstellung zurück.
Examples for applications
Example 1: Single-channel
emergency stop (without
opposite between channels).
Safe 2/2.1
Pressing the START-button, the unit
will be activated. Contacts 13-14
and close. Pressing the emergency
stop will reset the contacts.
delay on deenergisation < 70 ms
Example 2: Single-channel safety
gate monitoring. Safe 2/2.1
If the button S1 of the safety gate is
closed the output contacts do not
change. Pressing the START-button
activates the SAFE2. The contacts
13-14,23-24 close.
After the opening of the protection
door switch the contacts return to
their normal position without delay.
delay on deenergisation < 70 ms
Additional advice
With wiring according to application
examples 1 and 2 the user must
provide a connection to the machine
control for cyclic testing.
Example 3: Dual-channel
emergency stop (with opposite
between channels). Safe 2/2.1
For this application the terminal
wiring S11, S12, S21 and S22 is
changed. With the START-button
the device will be activated. The
contacts 13-14 and 23-24 are
closed. Pressing the emergency
stop initiates a stop and outputs
open immediately.
