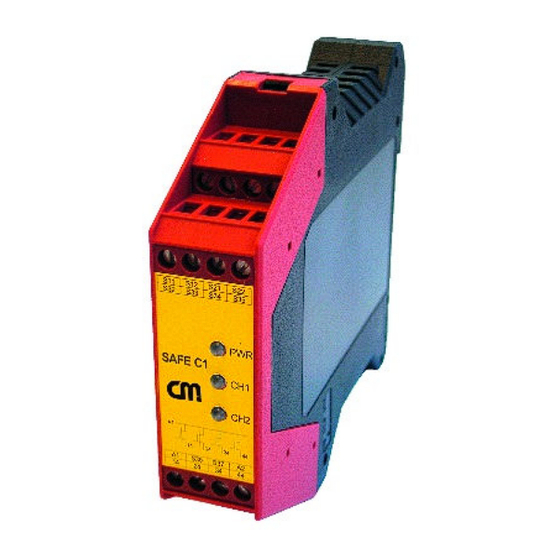

CM SAFE C1 Original Bedienungsanleitung

Für not-halt-kreise und schutztürüberwachungskontakte

Werbung

SAFE C1
CM Manufactory GmbH
Otto-Hahn-Str. 3
D-72406 Bisingen
Tel. +49-(0)7476-9495-0
Fax. +49-(0)7476-9495-195
www.cm-manufactory.com
Zielgruppe/
Target audience
Zeichenerklärung/
Explanation of signs
181204
S11
S32
SAFE C1
A1
14
A1
14
Einleitung
Diese Bedienungsanleitung soll Sie mit
dem Sicherheitsrelais SAFE C1 vertraut
machen.
Die Bedienungsanleitung richtet sich an
folgende Personen:
Qualifizierte Fachkräfte, die Sicher-
heitseinrichtungen für Maschinen und
Anlagen planen und entwickeln und
mit den Vorschriften über Arbeitssi-
cherheit und Unfallverhütung vertraut
sind.
Qualifizierte Fachkräfte, die Sicher-
heitseinrichtungen in Maschinen und
Anlagen einbauen und in Betrieb neh-
men.
In dieser Bedienungsanleitung werden ei-
nige Symbole verwendet, um wichtige In-
formationen hervorzuheben:
Dieses Symbol steht vor Textstellen, die
unbedingt zu beachten sind. Nichtbeach-
tung führt zur Verletzung von Personen o-
der zu Sachbeschädigung.
Dieses Symbol kennzeichnet Textstellen,
die wichtige Informationen enthalten.
Dieses Zeichen kennzeichnet auszufüh-
rende Tätigkeiten.
Nach diesem Zeichen wird beschrieben,
wie sich der Zustand nach einer ausge-
führten Tätigkeit ändert.
© Copyright
Alle Rechte vorbehalten. Änderun-
gen, die dem technischen Fortschritt dienen, vorbe-
halten.
SAFE C1
S12
S21
S22
S33
S34
S35
Original Bedienungsanleitung
Sicherheitsschaltgerät für Not-Halt-Kreise
PWR
und Schutztürüberwachungskontakte
CH1
CH2
Original operating instruction
Safety controller for e-stop and safety
34
44
24
gate monitoring applications
S36
S37
A2
24
34
44
Introduction
This operating instruction should make you fa-
miliar with the safety relay SAFE C1.
The operating instruction is addressed to the
following persons:
The operating instruction contains several
symbols which are used to high-light im-
portant information:
This symbol shows text passages which must
absolutely payed attention too. Non-ob-
servance leads to serious injuries or damage
to property.
This symbol shows passages which contain
important information.
This sign is placed for activities.
This sign shows a description how the condi-
tion has changed after an activity has been
carried out.
© Copyright
serve technical improvements, are reserved.
Skilled personnel who plan or develop
safety equipment for machines and plants
and are familiar with the safety instruc-
tions and safety regulations.
Skilled personnel who build in safety
equipment into machines and plants and
start up them.
All rights reserved. Changes, which
