SAFE 2
200803

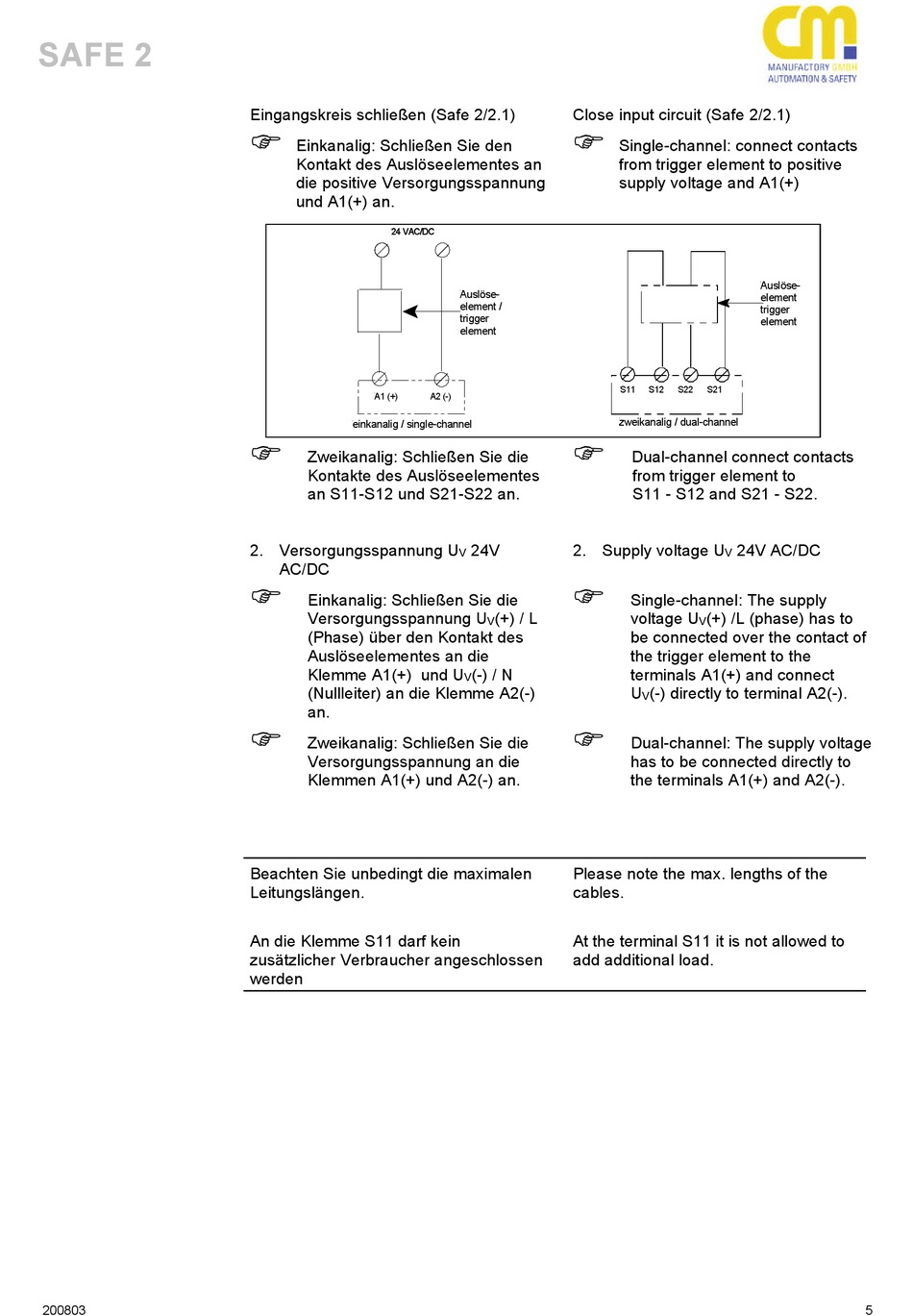

Eingangskreis schließen (Safe 2/2.1)
Einkanalig: Schließen Sie den
Kontakt des Auslöseelementes an
die positive Versorgungsspannung
und A1(+) an.
24 VAC/DC
24 VAC/DC
A1 (+)
einkanalig / single-channel
Zweikanalig: Schließen Sie die
Kontakte des Auslöseelementes
an S11-S12 und S21-S22 an.
2. Versorgungsspannung U
AC/DC
Einkanalig: Schließen Sie die
Versorgungsspannung U
(Phase) über den Kontakt des
Auslöseelementes an die
Klemme A1(+) und U
(Nullleiter) an die Klemme A2(-)
an.
Zweikanalig: Schließen Sie die
Versorgungsspannung an die
Klemmen A1(+) und A2(-) an.
Beachten Sie unbedingt die maximalen
Leitungslängen.
An die Klemme S11 darf kein
zusätzlicher Verbraucher angeschlossen
werden
Close input circuit (Safe 2/2.1)
Auslöse-
element /
trigger
element
A2 (-)
24V
2. Supply voltage U
V
(+) / L
V
(-) / N
V
Please note the max. lengths of the
cables.
At the terminal S11 it is not allowed to
add additional load.
Single-channel: connect contacts
from trigger element to positive
supply voltage and A1(+)
Auslöse-
element
trigger
element
S11
S12
S22
S21
zweikanalig / dual-channel
Dual-channel connect contacts
from trigger element to
S11 - S12 and S21 - S22.
24V AC/DC
V
Single-channel: The supply
voltage U
(+) /L (phase) has to
V
be connected over the contact of
the trigger element to the
terminals A1(+) and connect
U
(-) directly to terminal A2(-).
V
Dual-channel: The supply voltage
has to be connected directly to
the terminals A1(+) and A2(-).
5
