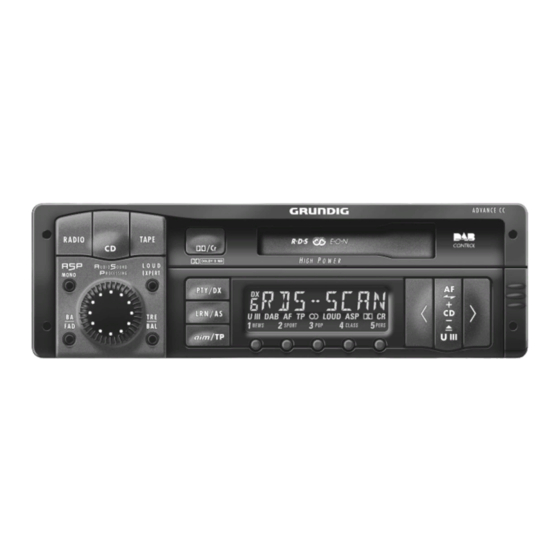

Service Manual
Advance CC
(G.HK 0500)
Grundig Service
Technik:
TV
TV
SAT
VCR/LiveCam
HiFi/Audio
Car Audio
Telekommunikation
Fax:
Planatron
(8.00-22.00 Uhr)
Ersatzteil-Verkauf:
Telefon:
Fax:
Hotline Deutschland...
...Mo.-Fr. 8.00-18.00 Uhr
0180/52318-41
0180/52318-49
0180/52318-48
0180/52318-42
0180/52318-43
0180/52318-44
0180/52318-45
0180/52318-51
0180/52318-99
...Mo.-Fr. 8.00-19.00 Uhr
0180/52318-40
0180/52318-50
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Grundig Advance CC
Inhaltszusammenfassung für Grundig Advance CC
- Seite 1 Service Manual CarAudio Advance CC (G.HK 0500) Grundig Service Hotline Deutschland..Mo.-Fr. 8.00-18.00 Uhr Technik: 0180/52318-41 0180/52318-49 Zusätzlich erforderliche Unterlagen für den Komplettservice 0180/52318-48 Additionally required Service Documents for the Complete Service VCR/LiveCam 0180/52318-42 HiFi/Audio 0180/52318-43 Service Car Audio 0180/52318-44...
-
Seite 2: Inhaltsverzeichnis
Ersatzteilliste Cassettenlaufwerk SCA 4-4/2 ......4 - 1 Spare Parts List Tape Drive SCA 4-4/2 ........4 - 1 Ersatzteilliste Advance CC ............4 - 2 Spare Parts List Advance CC ........... 4 - 2 Allgemeiner Teil General Section Meßgeräte / Meßmittel... -
Seite 3: Ausbauhinweise
Advance CC Allgemeiner Teil / General Section Ausbauhinweise Disassembly Instructions 1. Öffnen des Gehäuses (Fig. 1) 1. Opening the Cover (Fig. 1) - Die 2 Schrauben A herausschrauben. - Undo the 2 screws A. - Den Deckel mit einem Schraubendreher an den Punkten B an- - Lift the cover with a screwdriver at the points B. - Seite 4 Allgemeiner Teil / General Section Advance CC 5. Zerlegen des Bedienteils 5. Disassembling of the Operating Part - Bedienteil abnehmen. - Remove the operating part. - Die 2 Schrauben F herausschrauben (Fig. 5). - Undo the 2 screws F (Fig. 5).
- Seite 5 Bedienhinweise Dieses Kapitel enthält Auszüge aus der Bedienungsanleitung. Weitergehende Informationen entnehmen Sie bitte der gerätespezifischen Bedienungsanleitung, deren Materialnummer Sie in der entsprechenden Ersatzteilliste finden. Kurzanleitung Display D SCAN 1. . . 5 Nummern der Stationstasten. 1.Titel jeder CD für ca.10 Sekun- Verstärker Programmquellen Display...
- Seite 6 Radio Verstärker Radio Bereich gewählt: – automatisch (AUTOSCAN) Überlastungsschutz Programmquelle RADIO wählen RDS-Programme einstellen mit dem Sender/RDS-Programme mit Suchlauf Sie hören den in diesem Bereich zuletzt ge- ¡ -Taste drücken bis der Signalton RADIO LEARN-Speicher einstellen Bei hoher Umgebungstemperatur und großer Bei Cassetten- oder CD-Betrieb: hörten Sender/RDS-Programm (Last-Station- erklingt.
- Seite 7 Radio Radio AIM-Speicherkapazität AIM-Speicher abhören Bei AIM-Speicherbereitschaft und Autoradio ROCK M Rockmusik Programmtypen ausgeschaltet: – ca. 3 Minuten ¡ -Taste kurz drücken; im Display … AIM TP M.O.R.M Leichte Musik – Verkehrsfunk-Durchsagen, die älter als Seite 23, EXPERT-Einstellung Voraussetzung Beispiel 6 Stunden sind, werden gelöscht.
- Seite 8 EXPERT Cassette Einstellungen Das Musikstück, das Sie hören, überspringen 3. Einstellung "aktivieren" Verkehrsfunk-Durchsagen EXPERT Mögliche Einstellungen … Musikstück(e) überspringen oder wie- “ > LOUD -Taste kurz drücken. -Taste kurz drücken: EXPERT derholen APF +1 ..Im Display erscheint » «. AIM TP einschalten Eine Vielzahl "möglicher"...
- Seite 9 Codierung EXPERT Codierung AIM-TIMER 1 (Einschaltzeit 1), Codierung Codierung aktivieren Wartezeiten Wiederinbetriebnahme Codierung deaktivieren Seite 13: AIM-Funktion. Ihre persönliche Code-Nummer befindet sich 1. Expert-Mode ist eingeschaltet und Damit die "Wiederinbetriebnahme" bzw. Das Autoradio ist elektronisch blockiert, nach- Z.B. vor dem Ausbau des Autoradios: Aktuelle Uhrzeit eingestellt: oder CODE...
-
Seite 10: Operating Hints
Operating Hints This chapter contains excerpts from the operating instructions. For further particulars please refer to the appropriate user instructions the part number of which is indicated in the relevant spare parts list. Brief Operating Instructions Display CD SCAN 1 … 5 Numbers of station buttons. - Seite 11 Radio Amplifier Radio After selecting the range: – automatically (AUTOSCAN) Overload protection Selecting the RADIO programme source Setting RDS programmes with the Setting stations/RDS programmes with you will hear the station last tuned to in this Press the ¡ button until the signal RADIO LEARN memory the search function...
- Seite 12 Radio Radio AIM storage capacity Listen to AIM memory If AIM memory is on and car radio is off: ROCK M Rock music Programme types (PTY) – Traffic announcements that are older than – approx. 3 minutes Press ¡ button briefly; in the display … AIM TP M.O.R.M Light music...
- Seite 13 EXPERT Cassette Settings Skipping the currently played track: 3. Activating the setting Skipping or repeating tracks Traffic announcements EXPERT Possible settings … “ > LOUD Briefly press the button. The display Briefly press the button: EXPERT APF +1 ..APF = Automatic Program Finder indicates ”...
- Seite 14 Coding EXPERT Coding Coding Activating coding Waiting periods Return to operation Deactivating coding AIM TIMER 2 (switch-on time 2), page 13: AIM function. Your personal code number is on the identity 1. The expert mode is switched on and To prevent deactivation of the coding being The car radio is electronically disabled after it e.g., before removing the car radio: CODE...
- Seite 15 Advance CC Abgleichvorschriften / Adjustment Procedures Abgleichvorschriften 1. Elektrischer Abgleich Meßgeräte: DC-Voltmeter, Meßsender, NF-Voltmeter, Stereocoder, Wobbler, Oszilloskop Abgleich Vorbereitung Abgleichvorgang ± 1. MW Oszillator Mit L 612 (1) bei 531kHz auf 1,2V 50mV abgleichen. ± DC-Voltmeter an FMP604. Kontrolle bei 1602kHz auf 7,5V 0,5V.
-
Seite 16: Adjustment Procedures
Abgleichvorschriften / Adjustment Procedures Advance CC Adjustment Procedures 1. Electrical Adjustment Test equipment: DC Voltmeter, Test Generator, AF Voltmeter, Stereo Coder, Sweep Generator, Oscilloscope Adjustment Preparation Adjustment Procedure ± 1. MW Oscillator Align with L 612 (1) at 531kHz to 1.2V 50mV. - Seite 17 Advance CC Abgleichvorschriften / Adjustment Procedures Abgleichlageplan Alignment Layout IC1351C R105 IC2001 F105 F101 Q201 F601 L612 L604 C607 L613 L603 C606 Meßpunkt (FMP...) Abgleichpunkt Test Point (FMP...) Adjustment Point Zum Abgleich die Antennennachbildungen für AM bzw. FM verwenden. For adjustment use the aerial dummies for AM resp. FM.
- Seite 18 Abgleichvorschriften / Adjustment Procedures Advance CC 2. Abgleich Cassettenlaufwerk Meßgeräte: Frequenzzähler, Test-Cassette 3150Hz (z.B. 448A) Abgleich Vorbereitung Abgleichvorgang Bandgeschwindigkeit Frequenzzähler an Lautsprecher-Ausgang anschließen. Mit Motorpoti auf 3150Hz einstellen. Test Cassette 3150Hz abspielen. Motorpoti 2. Adjustment of Cassette Drive Test equipment: Frequency Counter, Test Cassette 3150Hz (e.g. 448A)
-
Seite 19: Circuit Diagrams And Layout Of The Pcbs
Advance CC Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of the PCBs Advance CC Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of the PCBs Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of the PCBs Bauteilhinweise / Hints on Components... -
Seite 20: Rf Part
Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of the PCBs Advance CC Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of the PCBs Advance CC HF-Teil / RF Part MISCHTEIL CT102 MIXER SECTION FM-ZF-TEIL BC848C CC08 CT01 BU01 FM IF... - Seite 21 Advance CC Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of the PCBs Advance CC Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of the PCBs STEREO / VSA / KLANGSTELLER SOUND CONTROL UREF CR216 CR217 CR119 MPX-MUTE K-SIG C202...
-
Seite 22: Processor Part
Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of the PCBs Advance CC Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of the PCBs Advance CC Prozessor-Teil / Processor Part 5V-REFERENZ 5V REFERENCE CR808 CR801 CR809 CL801 CIC2051 10UH 100K... - Seite 23 Advance CC Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of the PCBs Advance CC Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of the PCBs UMSCHALTUNG RT/GN TASTEN CT2371 BC808/40 D2351 R2376 5V-GESCHALTET 1N4001 5V SWITCHED CR2378 CR2379 12V8...
-
Seite 24: Lcd Board
Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of the PCBs Advance CC Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of the PCBs Advance CC LCD-Platte / LCD Board ALLE SPANNUNGEN SIND NÄHERUNGSWERTE, GEMESSEN BEI UB=14V GEGEN MINUS DISPLAYBELEUCHTUNG... -
Seite 25: Operating Board
Advance CC Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of the PCBs Advance CC Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of the PCBs Bedien-Platte / Operating Board TASTEN-BELEUCHTUNG INKREMENTENGEB.BEL. TREBLE CS1007 BALANCE LOUD CS1006 EXPERT BU1001 TAS-RT... -
Seite 26: Aim Board
Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of the PCBs Advance CC Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of the PCBs Advance CC AIM-Platte / AIM Board 4MHz EOS-AIM Q2501 WR-AIM -RESET Q2502 RD-AIM CR2531 WRITE S-5V... -
Seite 27: Cassette Part
Advance CC Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of the PCBs Advance CC Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of the PCBs Cassetten-Teil / Cassette Part ENTZERRER-VORVERSTAERKER FAST : 0V DOLBY MUSIKSUCHLAUF EQUALIZER PREAMPLIFIER C1108Z DOLBY... -
Seite 28: Af Part
Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of the PCBs Advance CC Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of the PCBs Advance CC NF-Teil / AF Part ALLE SPANNUNGEN SIND NÄHERUNGSWERTE, GEMESSEN BEI UB=14V GEGEN MINUS ALL VOLTAGES ARE APPROXIMATES, MEASURED AT UB=14V WITH RESPECT TO NEGATIV... - Seite 29 Advance CC Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of the PCBs Advance CC Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of the PCBs ENDSTUFEN (FRONT) POWER AMPLIFIER FMP1606 FMP1607 EGATIV VCC1 VCC2 OPA1 FMP1608 OUT1 FMP1609 C1601...
-
Seite 30: Connecting Board
Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of the PCBs Advance CC Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of the PCBs Advance CC Anschluß-Platte / Connecting Board II-5 II-6 KAMMER I LINE-RL TEL NF II-3 LINE-RR TEL GND... -
Seite 31: Main Board
Advance CC Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of the PCBs Advance CC Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of the PCBs Bauteil / CC1527 CR21 CT2081V Hauptplatte / Main Board Component CC1554S CR2109 CT2082V CC1566S... - Seite 32 Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of the PCBs Advance CC Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of the PCBs Advance CC Bauteil / F104 Hauptplatte / Main Board Component F105 F601 F602 Bedrahtete Bauteile - Ansicht von der Lötseite / Wired Components - View of Solder Side...
- Seite 33 Advance CC Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of the PCBs Advance CC Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of the PCBs Bauteil / CC1548 CR801 CR1571S Hauptplatte / Main Board Component CC1549 CR802C CR1572S CC1557S...
- Seite 34 Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of the PCBs Advance CC Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of the PCBs Advance CC Bedien-Platte / Operating Board AIM-Platte / AIM Board Anschluß-Platte / Connecting Board Ansicht von der Bestückungsseite / View of Component Side Ansicht von der Bestückungsseite / View of Component Side...
- Seite 35 Downloaded from www.Manualslib.com manuals search engine...
- Seite 36 POS. NO. FIG. PART NUMBER QTY. 19723 027 0000 LAUFWERK SCA4-4/2 (OHNE CHROM) DRIVE MECHANISM SCA 4-4 (W/O CHROM.) 72011 827 9900 ADVANCE CC TAUSCHGERAET ADVANCE CC EXCHANGE SET KEIN E-TEIL NO SPARE PART 0002.000 18390 105 0000 BLENDE MONT.KPL MASL MOUNT.CPL 0002.000...
- Seite 37 POS. NR. MATERIAL-NR. BEZEICHNUNG POS. NR. MATERIAL-NR. BEZEICHNUNG POS. NR. MATERIAL-NR. BEZEICHNUNG POS. NR. MATERIAL-NR. BEZEICHNUNG POS. NO. PART NUMBER DESCRIPTION POS. NO. PART NUMBER DESCRIPTION POS. NO. PART NUMBER DESCRIPTION POS. NO. PART NUMBER DESCRIPTION C 00606 86999 981 1800 TR.54 5,5/30PF CIC 00701 83057 692 8600 SMD IC U4286BM-BFP-G1 CT 01852...
- Seite 38 68167 Mannheim Tel. 09 11/7 03-12 61 Tel. 06 21/33 76-230 Fax 09 11/7 03-11 27 Fax 06 21/33 76-251 Kundendienst Europa GRUNDIG NEDERLAND B. V. GRUNDIG NORGE A. S. Gebouw Amstelveste Glynitveien 25, Postboks 234 Joan Muyskenweg 22 N-1402 Ski...
