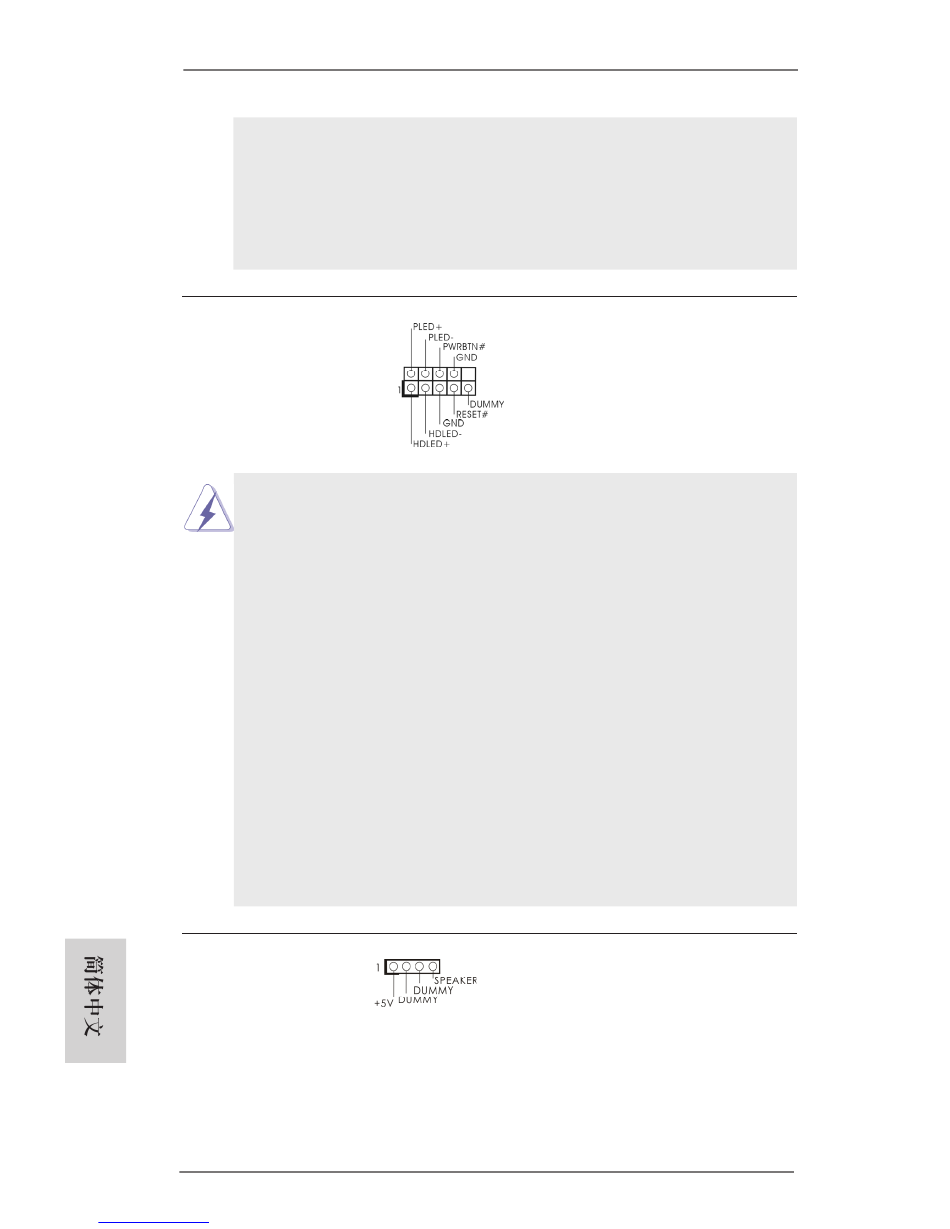

ASROCK FM2A85X Extreme4-M Handbuch Seite 150

系統面板接頭
(9 針 PANEL1)
( 見第 2 頁第 23 項 )
機箱喇叭接頭
(4 針 SPEAKER1)
( 見第 2 頁第 21 項 )
150
Downloaded from www.Manualslib.com
D. MIC_RET 和 OUT_RET 僅用于 HD 音頻面板。 您不必將它們連接到 AC' 97 音頻面板。
E. 開啟前置麥克風。
®
在 Windows 8 / 8 64 位元 / 7 / 7 64 位元 / Vista
作系統中 :
在 Realtek 控制面板中點擊"FrontMic"。調節"Recording Volume"。
根據下面的針腳說明連接機箱上的電源開關、重啟按鈕與系統狀態指示燈
到這個排針。根據之前請注意針腳的正負極。
PWRBTN( 電源開關 ):
連接機箱前面板的電源開關。您可以設置用電源鍵關閉系統的方式。
RESET( 重啟開關 ):
連接機箱前面板的重啟開關。當電腦死機且無法正常重新啟動時 , 可按下
重啟開關重新啟動電腦。
PLED( 系統電源指示燈 ):
連接機箱前面板的電源狀態指示燈。當系統運行時 , 此指示燈亮起。當系
統處于 S1 待機模式時 , 此指示燈保持閃爍。當系統處于 S3/S4 待機模式
或關機 (S5) 模式時 , 此指示燈熄滅。
HD LED( 硬盤活動指示燈 ):
連接機箱前面板的硬盤動作指示燈。當硬盤正在讀取或寫入數據時 , 此指
示燈亮起。
前面板設計因機箱不同而有差異。前面板模塊一般由電源開關、重啟開
關、電源指示燈、硬盤動作指示燈、喇叭等構成。將您的機箱前面板連接
到此排針時 , 請確認連接線與針腳上的說明相對應。
ASRock FM2A85X Extreme4-M Motherboard
manuals search engine
TM TM
/ Vista 64 位元操
這個接頭提供數個系統前面板功
能。
請將機箱喇叭連接到這個接頭。
