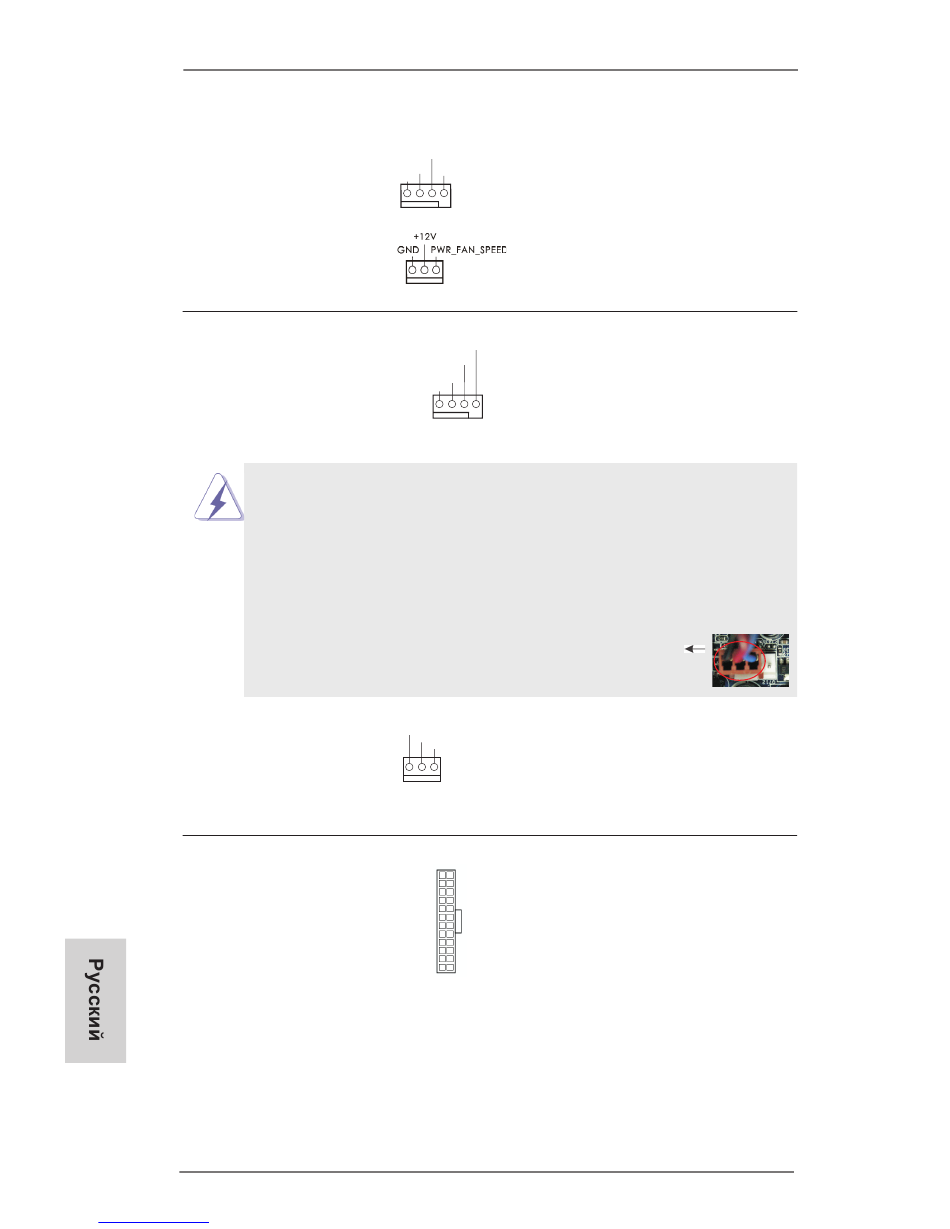

Chassis и Power Fan-соединители
(4-контактный CHA_FAN1)
(см. стр. 2, п. 12)
(3-контактный PWR_FAN1)
(см. стр. 2, п. 1)
Разъем вентилятора
процессора
(4-контактный CPU_FAN1)
(см. стр. 2, п. 5)
(3-контактный CPU_FAN2)
(см. стр. 2, п. 6)
Колодка питания ATX
(24-контактный ATXPWR1)
(см. стр. 2, п. 9)
92
Downloaded from www.Manualslib.com
CHA_FAN_SPEED
GND
Данная материнская плата поддерживает вентиляторы процессора с
4-контактным разъемом (функция тихого режима вентилятора), однако
вентиляторы с 3-контактным разъемом также будут успешно работать, хотя
функция управления скоростью вращения вентилятора окажется
недоступной. Если вы хотите подключить вентилятор процессора с
3-контактным разъемом к разъему вентилятора процессора на данной
материнской плате, для этого следует использовать контакты 1-3.
Установка вентилятора с 3-контактным разъемом
ASRock FM2A85X Extreme4-M Motherboard
manuals search engine
Подключите кабели вентилятора к
соединителям и присоедините
черный шнур к штырю заземления.
+12V
FAN_SPEED_CONTROL
Подключите к этому разъему
FAN_SPEED_CONTROL
CPU_FAN_SPEED
кабель вентилятора процессора
+12V
так, чтобы черный провод
GND
соответствовал контакту земли.
1 2 3 4
Контакты 1-3 подключены
GND
+12V
CPU_FAN_SPEED
Подключите к этой колодке
12 24
кабель питания ATX.
1 13
