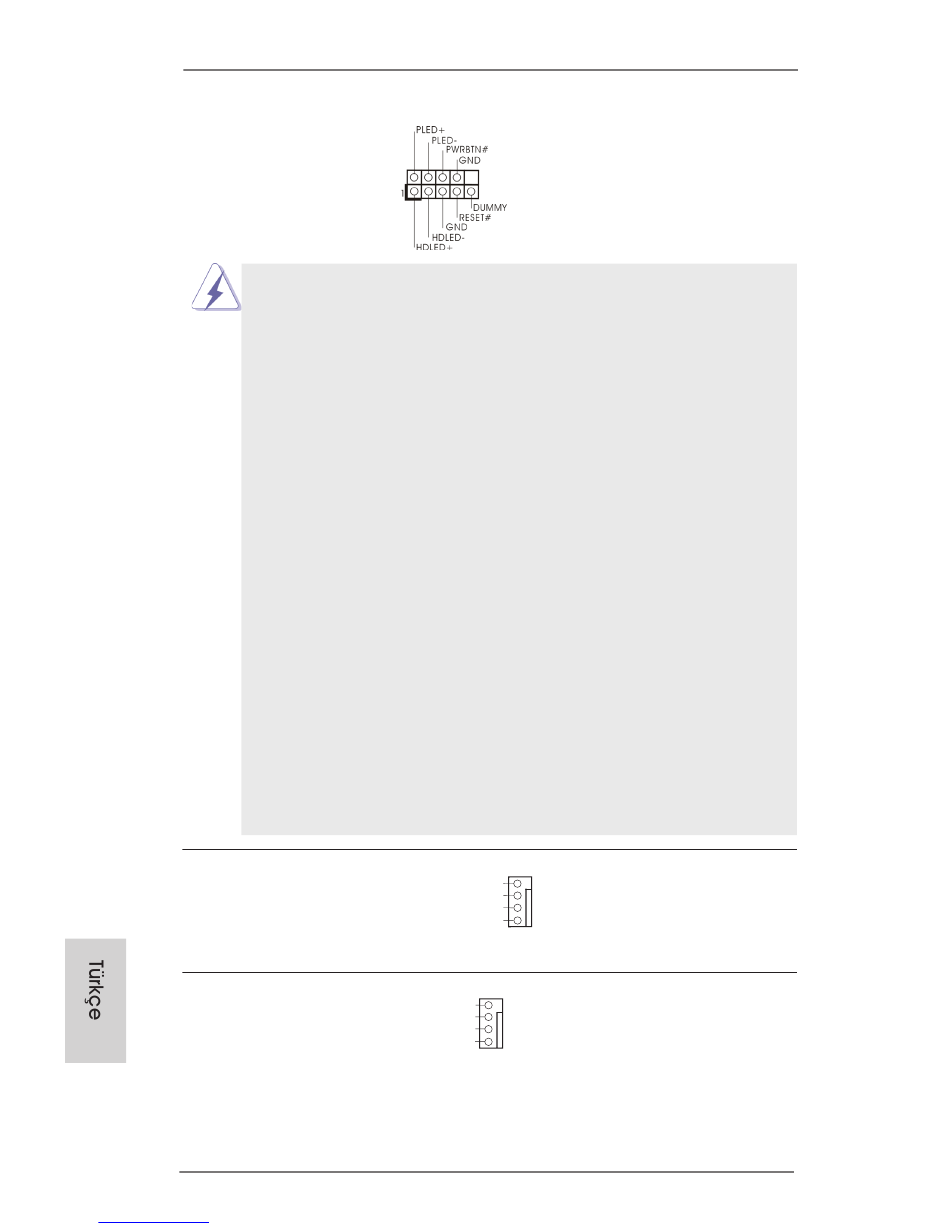

Sistem Paneli Fişi
(9-pinli PANEL1)
(bkz. s.2 No. 8)
Kasa Fan Konektörü
(4-pinli CHA_FAN1)
(bkz. s.2 No. 17)
CPU Fan Konektörü
4-pinli CPU_FAN1)
(bkz. s.2 No. 16)
126
Downloaded from
www.Manualslib.com
Kasa üzerindeki güç anahtarını, sıfırlama anahtarını ve sistem durumu
göstergesini aşağıdaki pin atamalarına göre bu bağlantıya bağlayın.
Kabloları bağlamadan önce pozitif ve negatif pinlere dikkat edin.
PWRBTN (Güç Anahtarı):
Kasa üzerindeki güç anahtarını ön panele bağlayın. Güç anahtarını
kullanarak sisteminizi kapatma şeklinizi yapılandırabilirsiniz.
RESET (Sıfırlama Anahtarı):
Kasa üzerindeki sıfırlama anahtarını ön panele bağlayın. Bilgisayar
donarsa veya normal bir yeniden başlatma gerçekleştirilemezse,
bilgisayarı yeniden başlatmak için sıfırlama anahtarına basın.
PLED (Sistem Gücü LED'i):
Kasa üzerindeki güç durumu göstergesini ön panele bağlayın. Sistem
çalışırken LED yanar. Sistem S1/S3 uyku modunda iken LED yanıp sön
meye devam eder. Sistem S4 uyku modunda veya kapalı (S5) iken
LED söner.
HDLED (Sabit Disk Çalışma LED'i):
Kasa üzerindeki sabit disk çalışma LED'ini ön panele bağlayın. Sabit disk
veri okurken veya yazarken LED yanar.
Ön panel tasarımı kasaya göre değişiklik gösterebilir. Ön panel
modülünde temel olarak güç anahtarı, sıfırlama anahtarı, güç LED'i,
sabit disk çalışma LED'i, hoparlör vb. bulunur. Kasa ön panel
modülünüzü bu bağlantıya bağlarken, kablo atamalarının ve pin
atamalarının doğru biçimde eşleştirildiğinden emin olun.
FAN_SPEED_CONTROL
FAN_SPEED_CONTROL
ASRock B75M-ITX Motherboard
manuals search engine
Bu fiş, birçok sistem ön paneli
işlevini barındırır.
Lütfen kasa fan kablolarını
fanına bu konektöre bağlayın
CHA_FAN_SPEED
+12V
ve siyah kabloyu toprak pinine
GND
bağlayın.
Lütfen fan kablolarını CPU
4
fanına bu konektöre bağlayın ve
3
CPU_FAN_SPEED
2
+12V
siyah kabloyu toprak pinine
1
GND
bağlayın.
