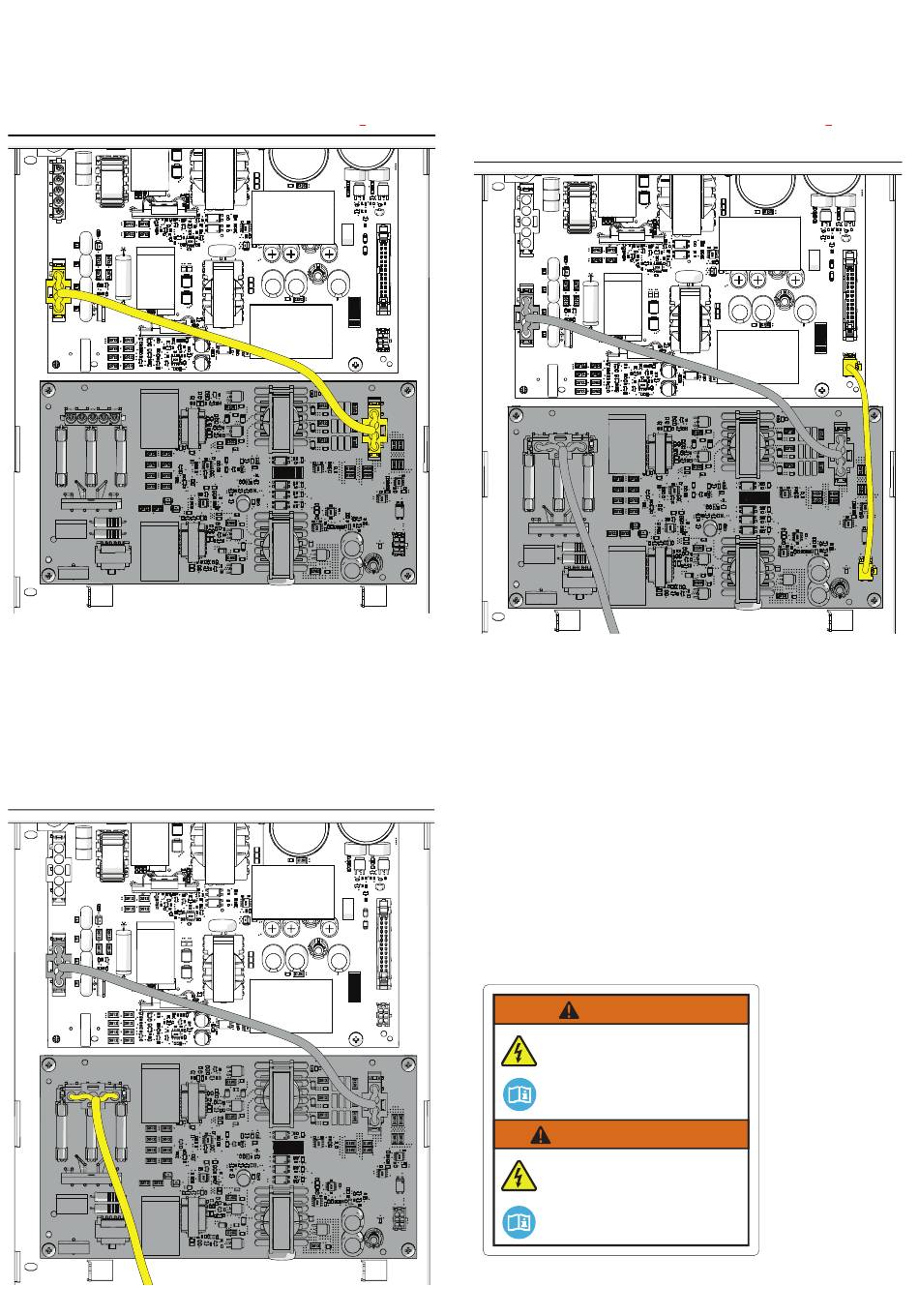

• Das Gleichspannungskabel (05) anschließen:
- ein Ende an der Gleichspannungskabel-
buchse (04) der Vorladeplatine (01).
- das andere Ende am J2-Anschluss der
Platine neben der Vorladeplatine (01)
• Anschließen des Netzspannungskabels:
• Das Netzspannungskabel ist in der An-
schlussbox vorinstalliert (neben dem Instal-
lationsbereich der Vorladeplatine (01)) und
muss
an
den
schluss (02) der Vorladeplatine (01)ange-
schlossen werden.
Netzwechselspannungsan-
• Anschließen des Hilfsspannungskabels (06):
- ein Ende an der Hilfsspannungskabel-
buchse (03) der Vorladeplatine (01).
- das andere Ende am J1-Anschluss der
Platine neben der Vorladeplatine (01)
• Nach Abschluss der Installation Folgendes
wieder einbauen:
- die Sicherungsplatine durch Einschrauben
der 4 zuvor entfernten Schrauben
- die DC-Schutzschilde (60)
• Die Frontabdeckung der Anschlussbox (07)
schließen.
• Das mit dem Kit mitgelieferte Etikett neben
dem Zertifizierungsetikett der Anschlussbox
aufkleben:
WARNING
RISK OF ELECTRIC SHOCK.
HAZARDOUS DC VOLTAGES ARE SUPPLIED TO
THE PHOTOVOLTAIC ARRAY DURING THE NIGHT
PLEASE REFER TO THE INSTALLATION GUIDE
FOR MORE DETAILS.
AVERTISSEMENT
R SQUE DE CH OC ÉLECTRIQUE.
I
DES TENSIONS DC DANGEREUSES SONT
FOURNIES À L'ANTENNE PHOTOVOLTAÏQUE
PENDANT LA NUIT
CONSULTER LE GUIDE D'INSTALLATION POUR
PLUS DE DÉTAILS.
