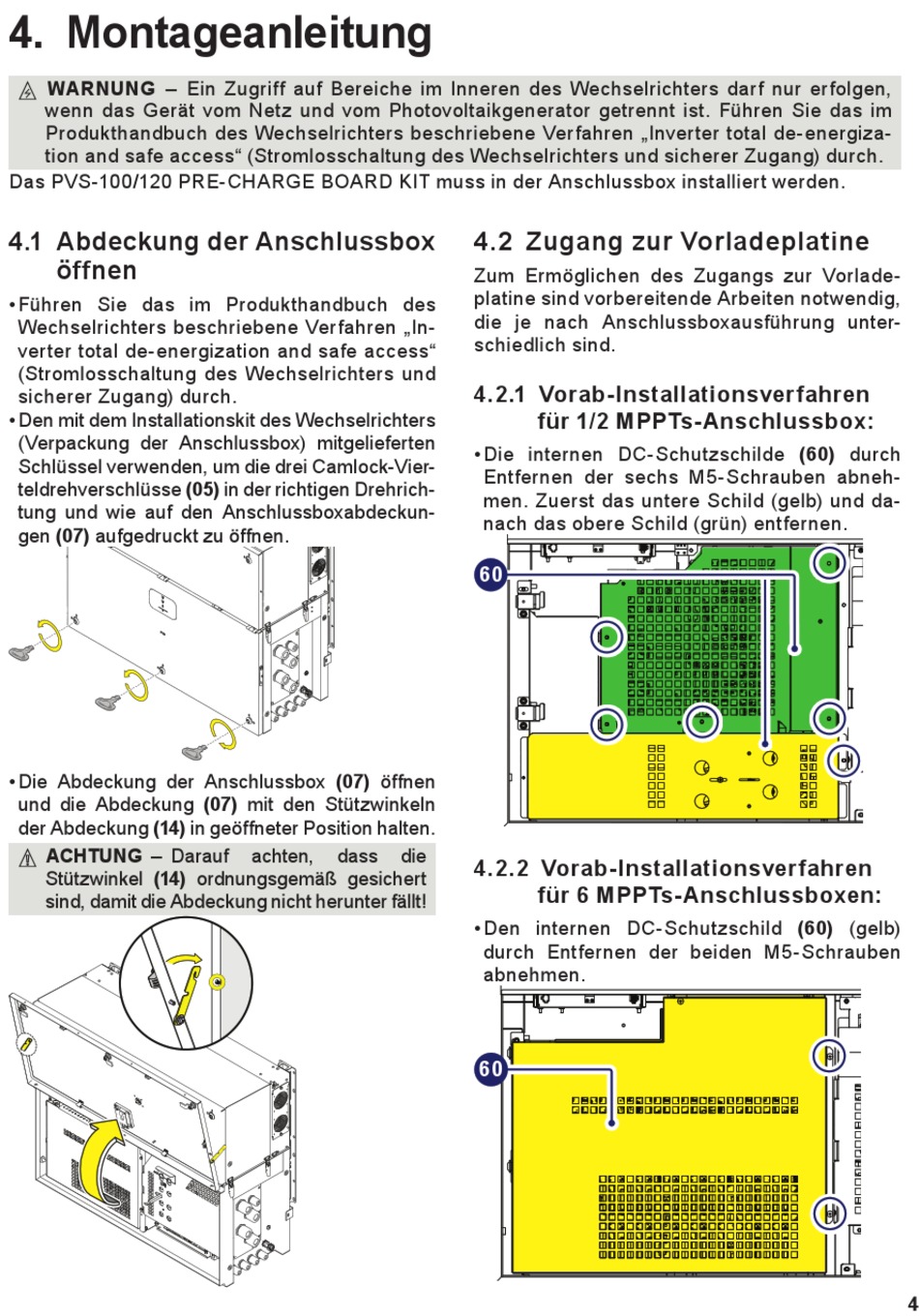

4. Montageanleitung
WARNUNG –
B
wenn das Gerät vom Netz und vom Photovoltaikgenerator getrennt ist. Führen Sie das im
Produkthandbuch des Wechselrichters beschriebene Verfahren „Inverter total de-energiza-
tion and safe access" (Stromlosschaltung des Wechselrichters und sicherer Zugang) durch.
Das PVS-100/120 PRE-CHARGE BOARD KIT muss in der Anschlussbox installiert werden.
4.1 Abdeckung der Anschlussbox
öffnen
• Führen Sie das im Produkthandbuch des
Wechselrichters beschriebene Verfahren „In-
verter total de-energization and safe access"
(Stromlosschaltung des Wechselrichters und
sicherer Zugang) durch.
• Den mit dem Installationskit des Wechselrichters
(Verpackung der Anschlussbox) mitgelieferten
Schlüssel verwenden, um die drei Camlock-Vier-
teldrehverschlüsse (05) in der richtigen Drehrich-
tung und wie auf den Anschlussboxabdeckun-
gen (07) aufgedruckt zu öffnen.
• Die Abdeckung der Anschlussbox (07) öffnen
und die Abdeckung (07) mit den Stützwinkeln
der Abdeckung (14) in geöffneter Position halten.
ACHTUNG –
Darauf
A
Stützwinkel (14) ordnungsgemäß gesichert
sind, damit die Abdeckung nicht herunter fällt!
Ein Zugriff auf Bereiche im Inneren des Wechselrichters darf nur erfolgen,
PVS-100_120-TL_B2
PVS-100_120-TL_B2_S
achten,
dass
4.2 Zugang zur Vorladeplatine
Zum Ermöglichen des Zugangs zur Vorlade-
platine sind vorbereitende Arbeiten notwendig,
die je nach Anschlussboxausführung unter-
schiedlich sind.
4.2.1 Vorab-Installationsverfahren
für 1/2 MPPTs-Anschlussbox:
• Die internen DC-Schutzschilde (60) durch
Entfernen der sechs M5-Schrauben abneh-
men. Zuerst das untere Schild (gelb) und da-
nach das obere Schild (grün) entfernen.
60
die
4.2.2 Vorab-Installationsverfahren
für 6 MPPTs-Anschlussboxen:
• Den internen DC-Schutzschild (60) (gelb)
durch Entfernen der beiden M5-Schrauben
abnehmen.
60
4
