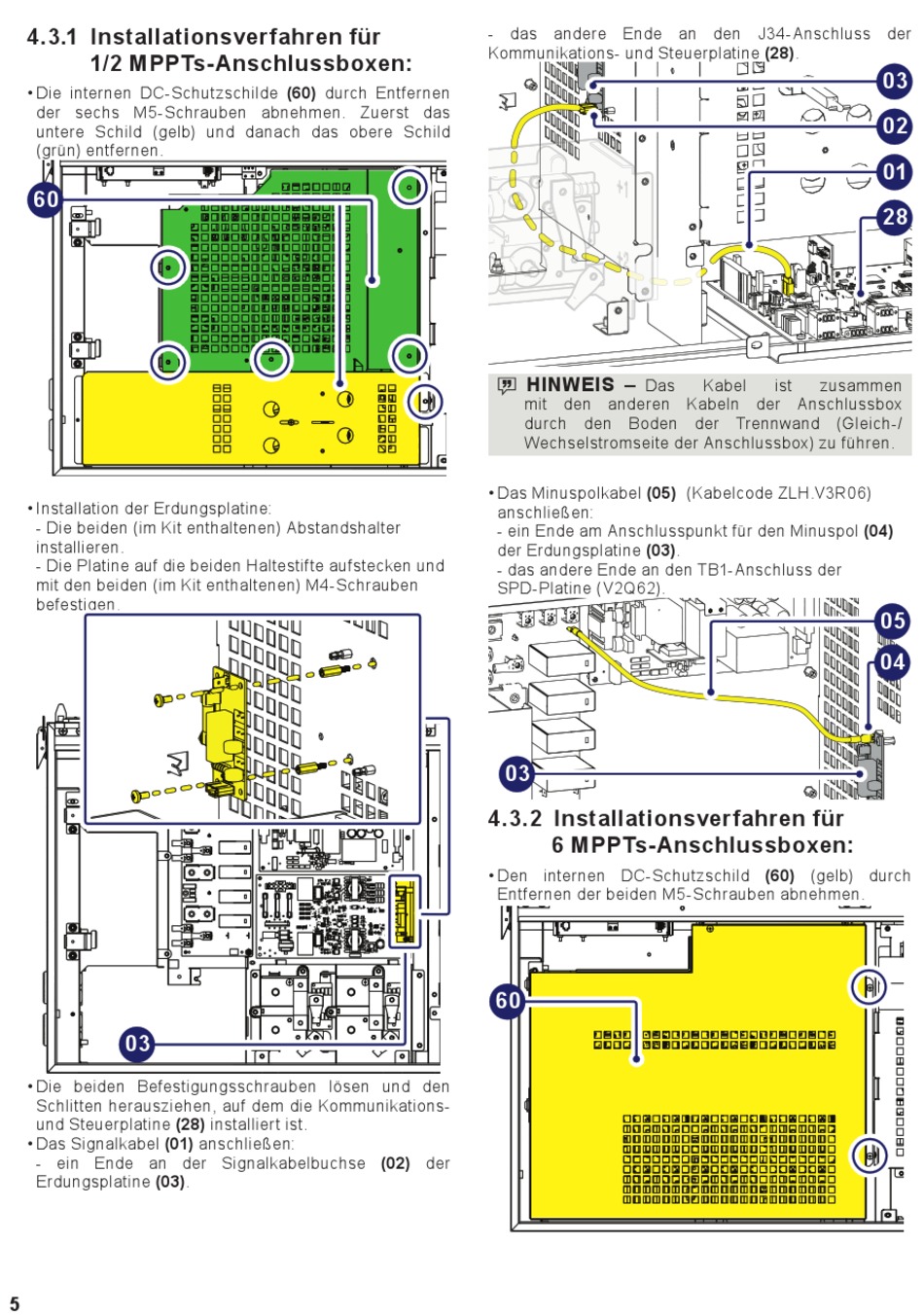

4.3.1 Installationsverfahren für
1/2 MPPTs-Anschlussboxen:
• Die internen DC-Schutzschilde (60) durch Entfernen
der sechs M5-Schrauben abnehmen. Zuerst das
untere Schild (gelb) und danach das obere Schild
(grün) entfernen.
60
• Installation der Erdungsplatine:
- Die beiden (im Kit enthaltenen) Abstandshalter
installieren.
- Die Platine auf die beiden Haltestifte aufstecken und
mit den beiden (im Kit enthaltenen) M4-Schrauben
befestigen.
03
• Die beiden Befestigungsschrauben lösen und den
Schlitten herausziehen, auf dem die Kommunikations-
und Steuerplatine (28) installiert ist.
• Das Signalkabel (01) anschließen:
- ein Ende an der Signalkabelbuchse (02) der
Erdungsplatine (03).
5
- das andere Ende an den J34-Anschluss der
Kommunikations- und Steuerplatine (28).
D
PVS-100_120-TL_B2
• Das Minuspolkabel (05) (Kabelcode ZLH.V3R06)
anschließen:
- ein Ende am Anschlusspunkt für den Minuspol (04)
der Erdungsplatine (03).
- das andere Ende an den TB1-Anschluss der
SPD-Platine (V2Q62).
4.3.2 Installationsverfahren für
• Den internen DC-Schutzschild (60) (gelb) durch
Entfernen der beiden M5-Schrauben abnehmen.
60
HINWEIS –
Das
mit den anderen Kabeln der Anschlussbox
durch
den
Boden
Wechselstromseite der Anschlussbox) zu führen.
03
6 MPPTs-Anschlussboxen:
Kabel
ist
zusammen
der
Trennwand
(Gleich-/
03
02
01
28
05
04
