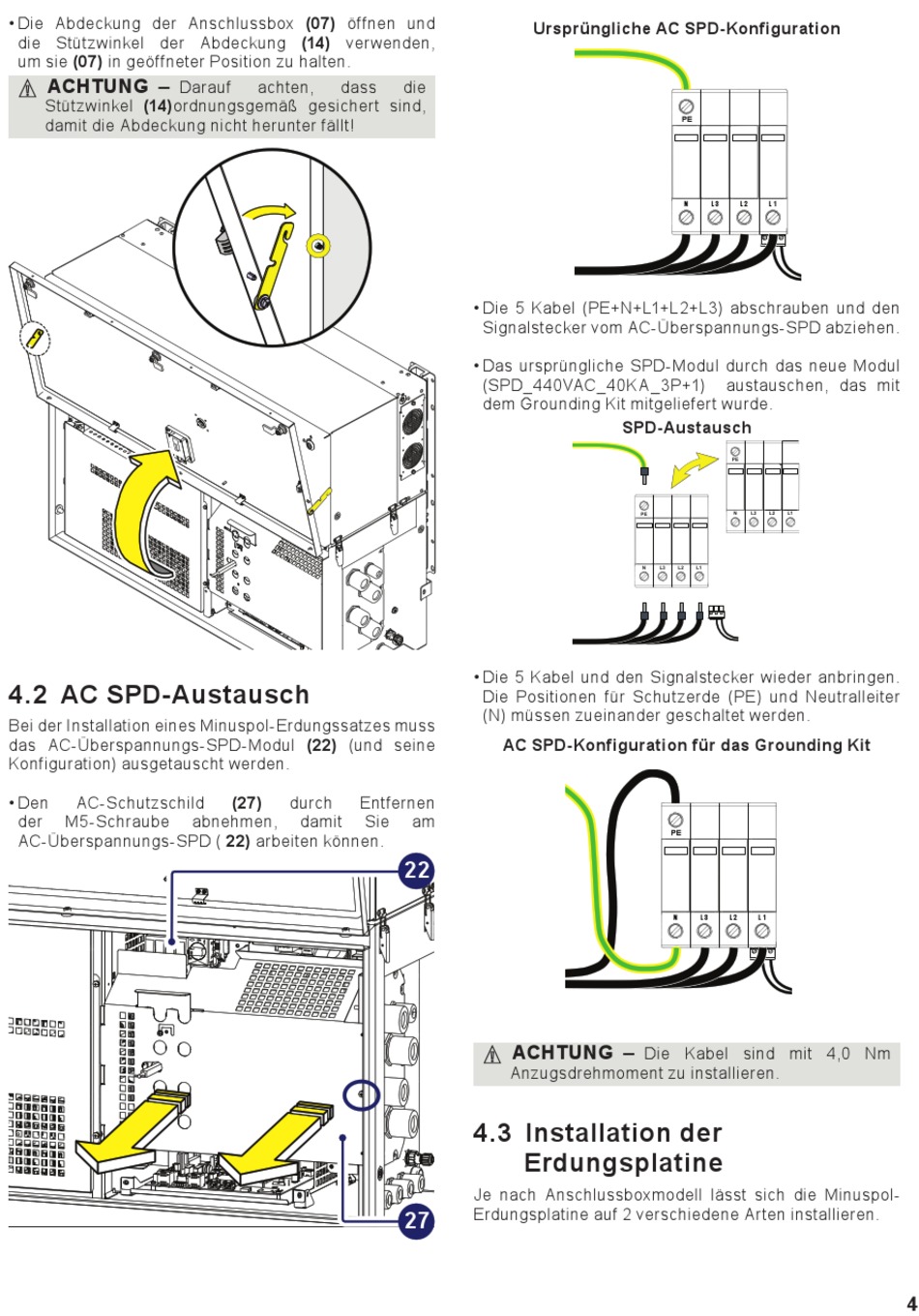

• Die Abdeckung der Anschlussbox (07) öffnen und
die Stützwinkel der Abdeckung (14) verwenden,
um sie (07) in geöffneter Position zu halten.
ACHTUNG –
A
Darauf
Stützwinkel (14)ordnungsgemäß gesichert sind,
damit die Abdeckung nicht herunter fällt!
4.2 AC SPD-Austausch
Bei der Installation eines Minuspol-Erdungssatzes muss
das AC-Überspannungs-SPD-Modul (22) (und seine
Konfiguration) ausgetauscht werden.
• Den
AC-Schutzschild
der
M5-Schraube
AC-Überspannungs-SPD ( 22) arbeiten können.
achten,
dass
(27)
durch
Entfernen
abnehmen,
damit
Sie
Ursprüngliche AC SPD-Konfiguration
die
• Die 5 Kabel (PE+N+L1+L2+L3) abschrauben und den
Signalstecker vom AC-Überspannungs-SPD abziehen.
• Das ursprüngliche SPD-Modul durch das neue Modul
(SPD_440VAC_40KA_3P+1)
dem Grounding Kit mitgeliefert wurde.
• Die 5 Kabel und den Signalstecker wieder anbringen.
Die Positionen für Schutzerde (PE) und Neutralleiter
(N) müssen zueinander geschaltet werden.
AC SPD-Konfiguration für das Grounding Kit
am
22
ACHTUNG –
A
Anzugsdrehmoment zu installieren.
4.3 Installation der
Erdungsplatine
Je nach Anschlussboxmodell lässt sich die Minuspol-
Erdungsplatine auf 2 verschiedene Arten installieren.
27
PE
N
L3
L2
L1
austauschen, das mit
SPD-Austausch
PE
PE
N
L3
L2
L1
N
L3
L2
L1
PE
N
L3
L2
L1
Die Kabel sind mit 4,0 Nm
4
