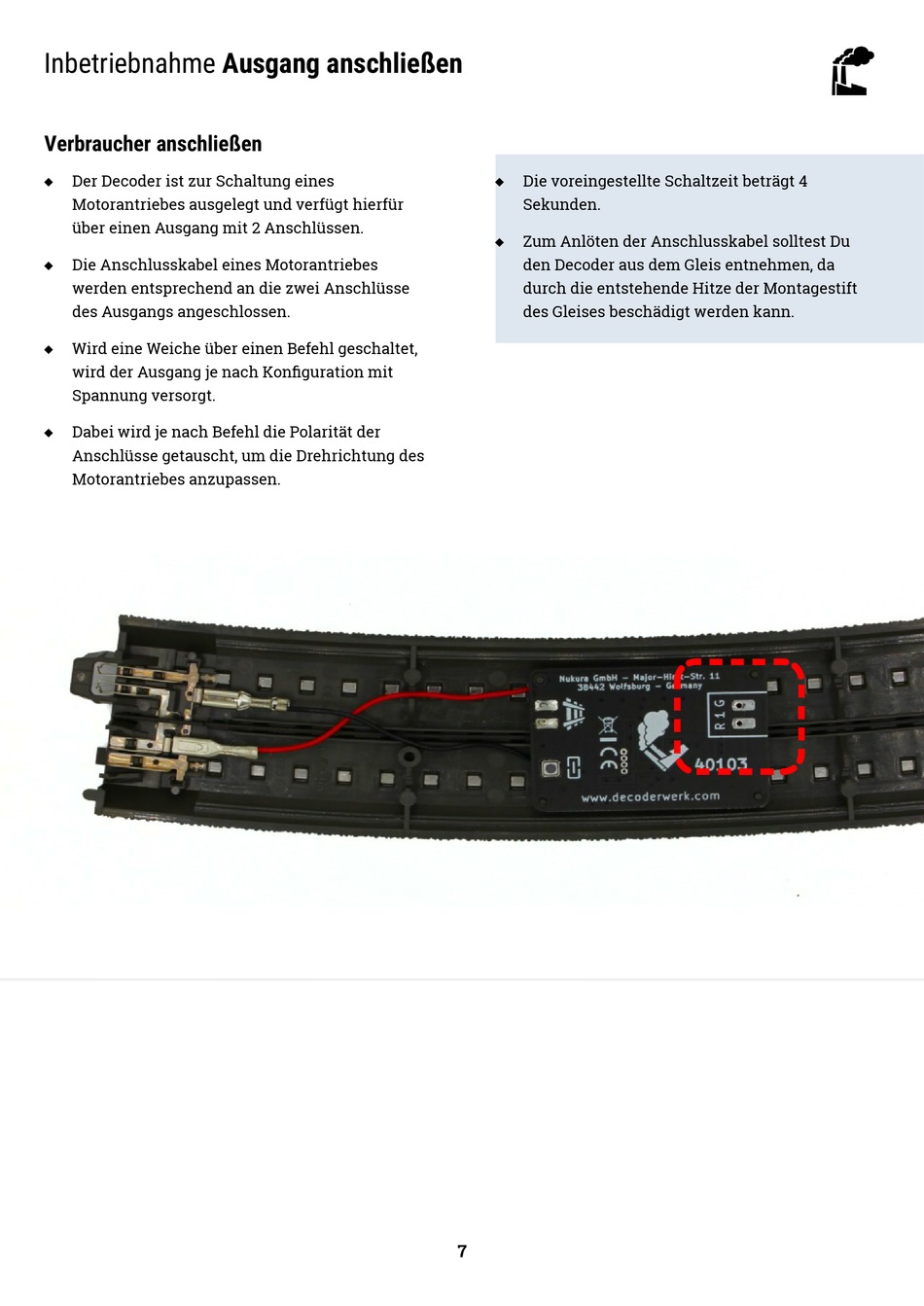

Inbetriebnahme Ausgang anschließen
Verbraucher anschließen
Der Decoder ist zur Schaltung eines
Motorantriebes ausgelegt und verfügt hierfür
über einen Ausgang mit 2 Anschlüssen.
Die Anschlusskabel eines Motorantriebes
werden entsprechend an die zwei Anschlüsse
des Ausgangs angeschlossen.
Wird eine Weiche über einen Befehl geschaltet,
wird der Ausgang je nach Konfiguration mit
Spannung versorgt.
Dabei wird je nach Befehl die Polarität der
Anschlüsse getauscht, um die Drehrichtung des
Motorantriebes anzupassen.
Die voreingestellte Schaltzeit beträgt 4
Sekunden.
Zum Anlöten der Anschlusskabel solltest Du
den Decoder aus dem Gleis entnehmen, da
durch die entstehende Hitze der Montagestift
des Gleises beschädigt werden kann.
7
