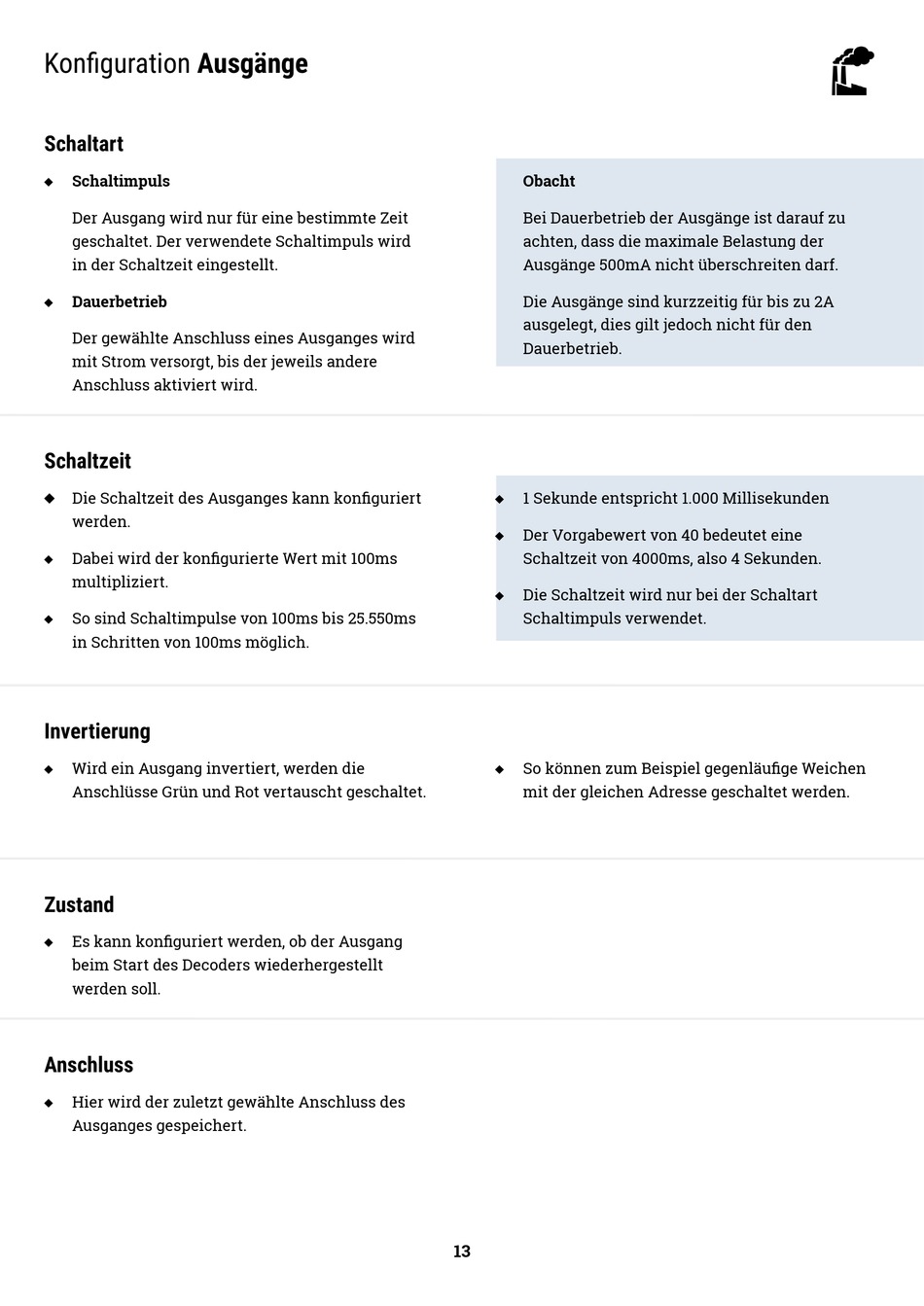

Decoderwerk 40103 Benutzerhandbuch Seite 13

Konfiguration Ausgänge
Schaltart
Schaltimpuls

Der Ausgang wird nur für eine bestimmte Zeit
geschaltet. Der verwendete Schaltimpuls wird
in der Schaltzeit eingestellt.
Dauerbetrieb

Der gewählte Anschluss eines Ausganges wird
mit Strom versorgt, bis der jeweils andere
Anschluss aktiviert wird.
Schaltzeit
Die Schaltzeit des Ausganges kann konfiguriert

werden.
Dabei wird der konfigurierte Wert mit 100ms

multipliziert.
So sind Schaltimpulse von 100ms bis 25.550ms

in Schritten von 100ms möglich.
Invertierung
Wird ein Ausgang invertiert, werden die

Anschlüsse Grün und Rot vertauscht geschaltet.
Zustand
Es kann konfiguriert werden, ob der Ausgang

beim Start des Decoders wiederhergestellt
werden soll.
Anschluss
Hier wird der zuletzt gewählte Anschluss des

Ausganges gespeichert.
Obacht
Bei Dauerbetrieb der Ausgänge ist darauf zu
achten, dass die maximale Belastung der
Ausgänge 500mA nicht überschreiten darf.
Die Ausgänge sind kurzzeitig für bis zu 2A
ausgelegt, dies gilt jedoch nicht für den
Dauerbetrieb.
1 Sekunde entspricht 1.000 Millisekunden

Der Vorgabewert von 40 bedeutet eine

Schaltzeit von 4000ms, also 4 Sekunden.
Die Schaltzeit wird nur bei der Schaltart

Schaltimpuls verwendet.
So können zum Beispiel gegenläufige Weichen

mit der gleichen Adresse geschaltet werden.
13
