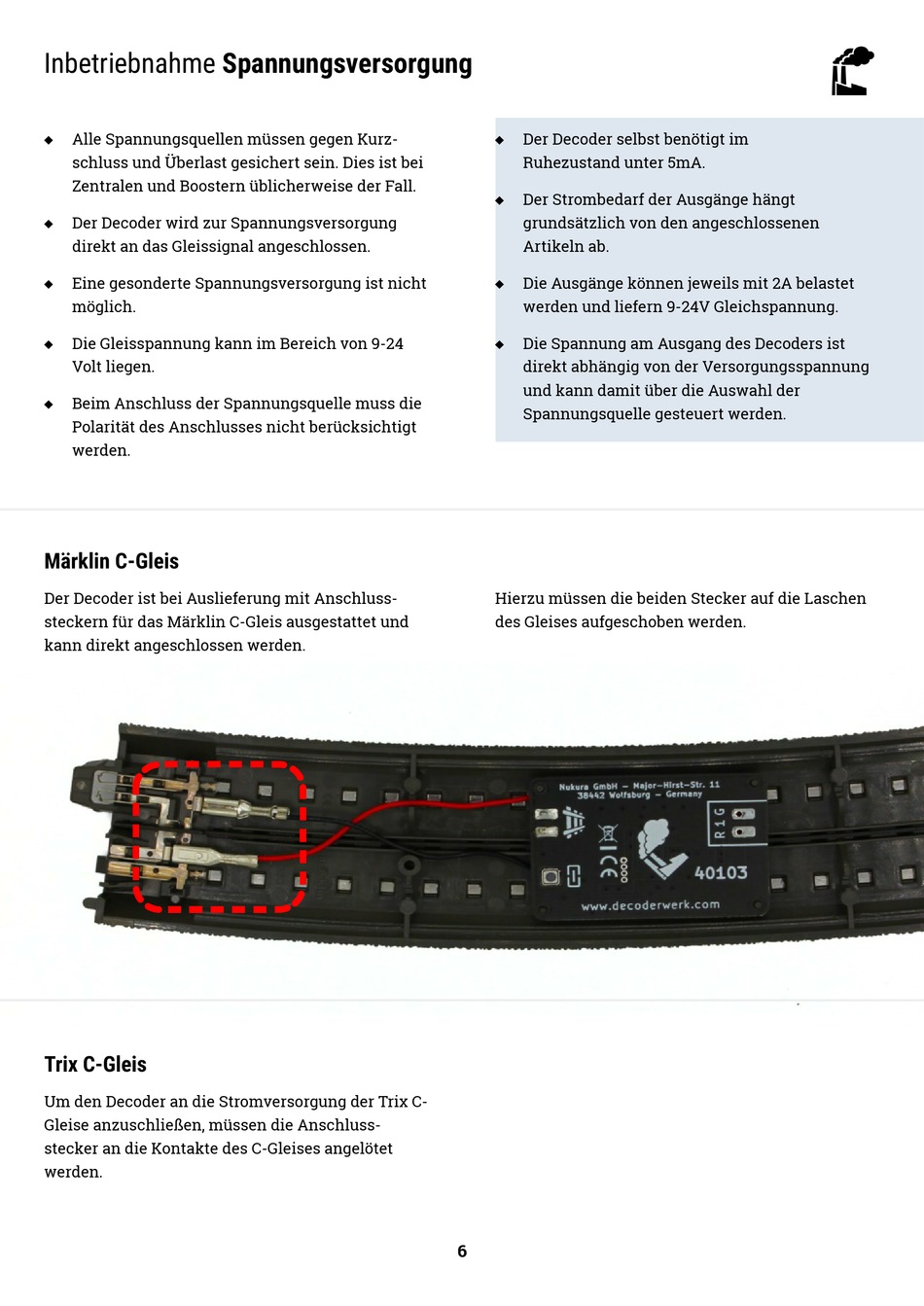

Decoderwerk 40103 Benutzerhandbuch Seite 6

Inbetriebnahme Spannungsversorgung
Alle Spannungsquellen müssen gegen Kurz-

schluss und Überlast gesichert sein. Dies ist bei
Zentralen und Boostern üblicherweise der Fall.
Der Decoder wird zur Spannungsversorgung

direkt an das Gleissignal angeschlossen.
Eine gesonderte Spannungsversorgung ist nicht

möglich.
Die Gleisspannung kann im Bereich von 9-24

Volt liegen.
Beim Anschluss der Spannungsquelle muss die

Polarität des Anschlusses nicht berücksichtigt
werden.
Märklin C-Gleis
Der Decoder ist bei Auslieferung mit Anschluss-
steckern für das Märklin C-Gleis ausgestattet und
kann direkt angeschlossen werden.
Trix C-Gleis
Um den Decoder an die Stromversorgung der Trix C-
Gleise anzuschließen, müssen die Anschluss-
stecker an die Kontakte des C-Gleises angelötet
werden.
Der Decoder selbst benötigt im

Ruhezustand unter 5mA.
Der Strombedarf der Ausgänge hängt

grundsätzlich von den angeschlossenen
Artikeln ab.
Die Ausgänge können jeweils mit 2A belastet

werden und liefern 9-24V Gleichspannung.
Die Spannung am Ausgang des Decoders ist

direkt abhängig von der Versorgungsspannung
und kann damit über die Auswahl der
Spannungsquelle gesteuert werden.
Hierzu müssen die beiden Stecker auf die Laschen
des Gleises aufgeschoben werden.
6
