- Seite 1 Bedienungsanleitung Profi-Klima-und- Strömungsmessgerät mit PC-Link Art.-Nr. 12 20 01 ELV Elektronik AG Maiburger Straße 29–36 26789 Leer · Germany Telefon 0491/6008-88 · Telefax 0491/7016 www.elv.de …at …ch...
- Seite 2 Österreich: 0662/627-310 Schweiz: 061/8310-100 Häufig gestellte Fragen und aktuelle Hinweise zum Betrieb des Produkts finden Sie bei der Artikelbeschreibung im ELV-Web- Shop: www.elv.de ...at ...ch Nutzen Sie bei Fragen auch unser ELV-Techniknetzwerk: www.netzwerk.elv.de Bei Fragen zu Rücksendungen, Reklamationen oder Ersatzteilen wenden Sie sich bitte an unseren Kundenservice: E-Mail: kundenservice@elv.de...
-
Seite 3: Inhaltsverzeichnis
Inhalt: Funktion und bestimmungsgemäßer Einsatz ....4 Sicherheits- und Betriebshinweise ......6 Batterie einlegen/wechseln ........7 Vorbereitung zum Betrieb .........8 Grundfunktionen und Einstellungen ......9 Ein- und Ausschalten..........9 Maßeinheiten festlegen ..........9 Messart wählen ............9 Messareal-Speicher ..........9 Speicher für Strömungsgeschwindigkeiten .....10 Hold-Funktion ............11 Displaybeleuchtung ..........11 Automatische Abschaltung deaktivieren ....11 Messungen ............12 Strömungsgeschwindigkeit ........12... -
Seite 4: Funktion Und Bestimmungsgemäßer Einsatz

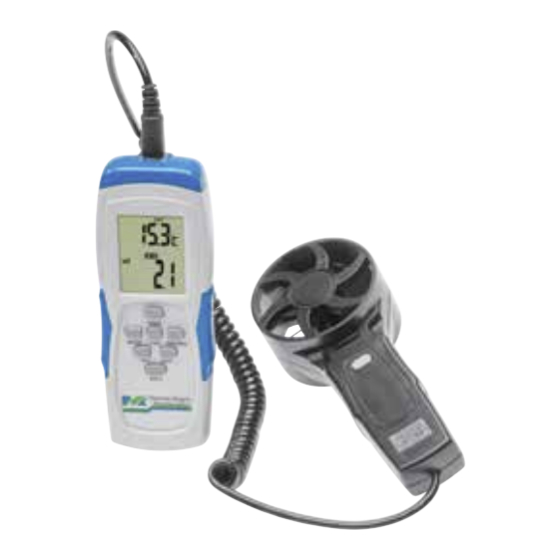

1. Funktion und bestimmungsgemäßer Einsatz Das Universalmessgerät ermöglicht mit seinem abgesetzten Sensor alle wichtigen Klimamessungen bzw. -berechnungen: • Temperatur • Luftfeuchte • Taupunkt • Feuchtkugeltemperatur • Luftströmungsgeschwindigkeit • Luftströmungsvolumen Für die Datenerfassung verfügt das Gerät über ein USB-PC-Interface, die PC-Software ermöglicht das Auslesen der Daten (Windgeschwindigkeit), eine grafische sowie eine Tabellendarstellung (bis 64.000 Messpunkte) sowie das Speichern und... - Seite 5 Bestimmungsgemäßer Einsatz Das Klima-und-Strömungsmessgerät ist für die Erfassung und Speicherung von Temperaturen, Luftfeuchte, Taupunkt, Feuchtkugeltemperatur, Luftströmungsgeschwindigkeit und Luftströ- mungsvolumen über einen abgesetzten Sensor vorgesehen. Jeder andere Einsatz ist nicht bestimmungsgemäß und führt zu Gewährleistungs- und Haftungs- ausschluss. Dies gilt auch für Umbauten und Veränderungen.
-
Seite 6: Sicherheits- Und Betriebshinweise
2. Sicherheits- und Betriebshinweise Um einen sicheren Betrieb des Messgeräts zu gewährleisten, sind folgende Sicherheitshinweise zu befolgen: - Bei Messungen sind die Unfallverhütungsvor- schriften der jeweiligen Berufsgenossenschaft zu beachten. - Bei Zweifel über die Arbeitsweise, die Sicherheit oder den Anschluss des Geräts eine Fachkraft oder unseren Service kontaktieren. -
Seite 7: Batterie Einlegen/Wechseln
Typ LR03 (Micro/AAA) betrieben werden. Es darf nicht an einer anderen Spannung, mit anderen Batterietypen oder einer anderen Energieversor- gung betrieben werden. 3. Batterie einlegen/wechseln Das Messgerät benötigt zum Betrieb 3 Batterien des Typs LR03 (AAA/Micro). 1. Schalten Sie das Gerät aus und trennen Sie den Sensor vom Gerät. -
Seite 8: Vorbereitung Zum Betrieb
4. Vorbereitung zum Betrieb - Lassen Sie das Gerät kalibrieren, wenn es längere Zeit nicht zum Einsatz kam oder in kritischer Messumgebung benutzt wurde. Das Gerät wurde beim Her steller kalibriert, diese Kalibrierung ist für ein Jahr gültig. - Das Windrad des Sensors muss für Strömungs- messungen direkt im Luftstrom stehen: - Stecken Sie den Stecker des Sensorkabels in die Buchse auf der Stirnseite des Messgeräts. -
Seite 9: Grundfunktionen Und Einstellungen
5. Grundfunktionen und Einstellungen 5.1 Ein- und Ausschalten Das Einschalten erfolgt durch kurzes, das Ausschal- ten durch langes Drücken der Taste „PWR“ bzw. der Bedientaste am Sensor. 5.2 Maßeinheiten festlegen Sie können festlegen, ob die Maßeinheiten der Mes- sungen metrisch oder angloamerikanisch (imperial) angezeigt werden sollen. -
Seite 10: Speicher Für Strömungsgeschwindigkeiten
- Wählen Sie dann mit der Taste „UNIT“ den ge- wünschten Speicherplatz für den Eingabewert an: z. B. 1L1, das heißt Speicherplatz 1 für die Länge. - Sie können hier zunächst durch kurzes Drücken der Taste „PWR“ die Maßeinheit (m ) einstel- len. -
Seite 11: Hold-Funktion
erneutes Drücken der Taste „MIN/MAX“ wieder in den „REC“-Modus zurückgehen. - Wollen Sie den Speicher löschen, drücken Sie die „SET“-Taste für 2 s. - Während Sie die Min.-/Max.-/AVG-Werte anse- hen, können Sie durch kurzes Drücken der Taste „UNIT“ zwischen den Einheiten m/s - km/h - m/h - ft/min - bft - knt umschalten. -
Seite 12: Messungen
6. Messungen 6.1 Strömungsgeschwindigkeit - Positionieren Sie den Sensor an der Luftaustritts- öffnung (siehe auch Kapitel 4). - Nach dem Anwählen von „VEL“ über die Taste „MODE“ (siehe Kapitel 5.3) wird die Strömungs- geschwindigkeit angezeigt. - Um die weiteren Parameter Taupunkt, Feucht- kugeltemperatur, relative Luftfeuchtigkeit und Strömungsgeschwindigkeit anzeigen zu lassen, betätigen Sie die Taste „MODE“... -
Seite 13: Wartung/Reinigung/Lagerung
- Um die weiteren Parameter Taupunkt, Feucht- kugeltemperatur, relative Luftfeuchtigkeit und Strömungsgeschwindigkeit anzeigen zu lassen, betätigen Sie die Taste „MODE“ so oft, bis die gewünschte Messart angewählt ist. - Sie können während der Anzeige/Messung auch die Einheiten für Temperatur, Taupunkt und Feuchtkugeltemperatur wechseln. -
Seite 14: Technische Daten
Richtlinie über Elektro- und Elektronik-Altgeräte über die örtlichen Sammelstellen für Elektronik-Altgeräte zu entsorgen! Konformitätserklärung Hiermit erklärt die ELV Elektronik AG, Maibur- ger Straße 29–36, 26789 Leer, Deutschland, dass sich das Umweltmessgerät „Profi-Klima- und Strömungsmessgerät“ in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinie 1999/5/... -
Seite 15: Pc-Anschluss, Software-Installation
9. PC-Anschluss, Software-Installation Das Gerät kann die ermittelten Messdaten über eine USB-Schnittstelle an einem PC ausgeben. Über die Software ist eine Visualisierung, das Speichern, Drucken und weiteres Auswerten der Daten möglich. Das erforderliche Verbindungskabel ist Bestand- teil des Lieferumfangs. - Legen Sie die CD-ROM in Ihr PC-Laufwerk und starten Sie von der CD-ROM zuerst die USB-Trei- berinstallation und dann das Setup-Programm. - Seite 16 Importeur: ELV Elektronik AG Maiburger Straße 29–36 · 26789 Leer · Germany...
