3. Montage der Rolle

3.1 Benötigtes Werkzeug

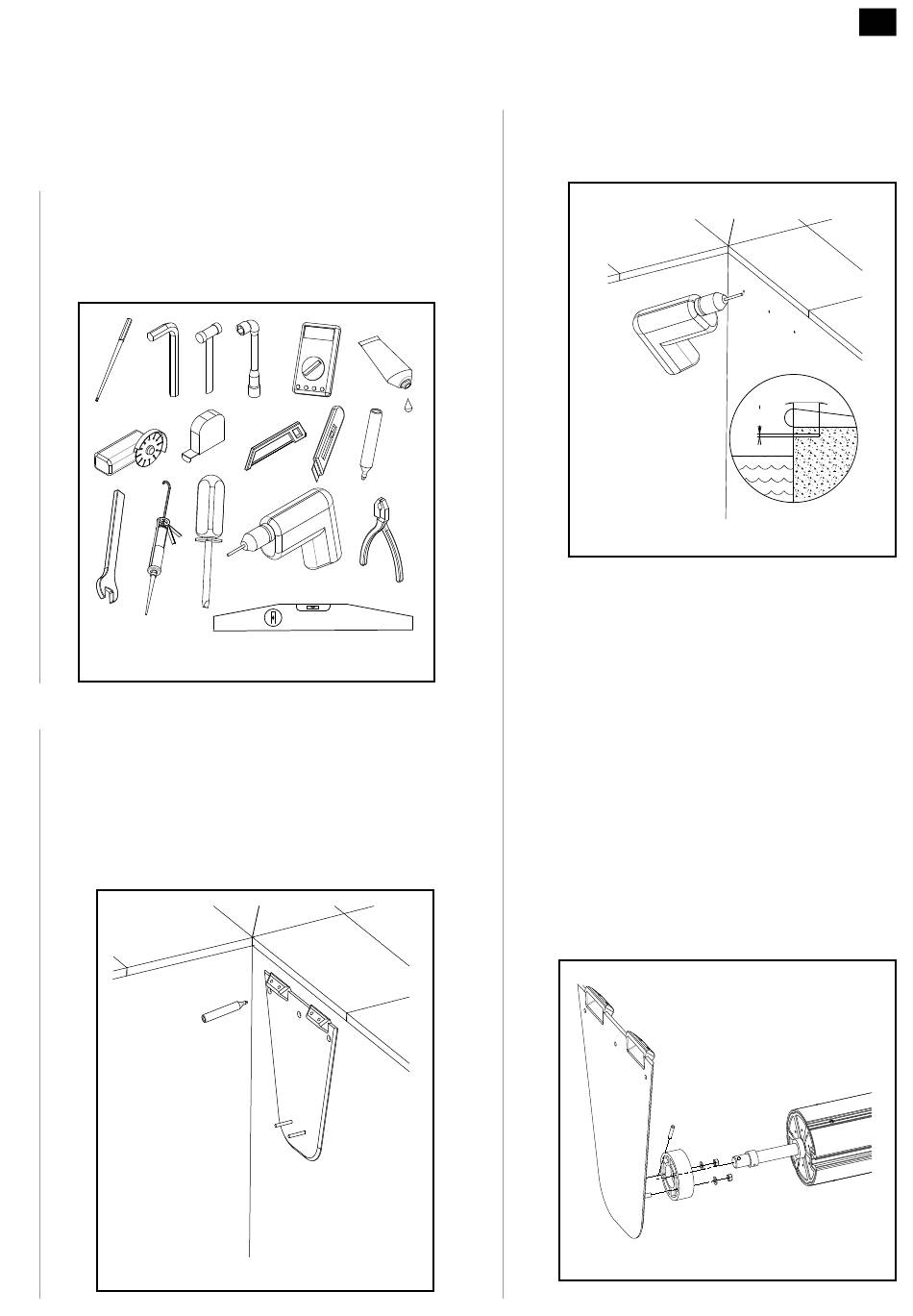

Abb. 7
- - Bereiten Sie folgendes Material für den Aufbau
vor: Bohrer, Maulschlüsselsatz, Rohrschlüssel,
Sechskanteinsteckschlüssel, Schraubendrehersatz, Hammer,
Universalzange, Wasserwaage, Leimpistole, Cutter,
Multimeter, Bandmaß, Säge, Winkelschleifer, Marker.
Abb. 7
3.2 Montage der Rolle
Achtung, bei jedem Schritt prüfen, ob die Rolle horizontal
eben und rechtwinklig installiert werden kann
3.2.1 Bohrungen in den Wänden
Abb. 8
- - Verwenden Sie die Flansche als Vorlage zur
Kennzeichnung der Befestigungen, indem Sie die
Markierungen 1 und 3 verwenden, um das Material
richtig zu positionieren (Abb. 5).
Abb. 8
Abb. 9
- - Bohren Sie mit einer schnurlosen Bohrmaschine
entsprechend den Markierungen horizontale Löcher mit
12 mm Durchmesser und 70 mm Tiefe in die Wand ...
Abb. 9
- - ACHTUNG:
Der Hinweis auf die Verwendung einer schnurlosen
Bohrmaschine ist SEHR wichtig, gemeint ist damit eine
Akku-Bohrmaschine (12 V). Eine schnurgebundene
Bohrmaschine ist an das Stromnetz angeschlossen, d.h.
220 V, was hier sehr gefährlich und daher untersagt ist.
3.2.2 Montage der Achse und der Flansche
Abb. 10
- - Die Motorröhre an den Flansch auf der gegenüberliegenden
Seite des Motors in folgenden Schritten montieren:
• Anschlagring über das Wellenlager streifen
(verhindert das Gleiten des Wellenlagers)
• Schwarzes Lager über das Wellenlager streifen
• Legen Sie den ø 8 mm-Stift in das Lager und schieben
Sie das schwarze Lager darüber, um ihn festzuhalten,
indem Sie den Stift und das Lagerende bedecken.
• Befestigen Sie das schwarze Lager mit den M10-
Muttern auf dem Lagerflansch. Der Stift ist damit im
schwarzen Lager am Flansch eingeschlossen.
Abb. 10
7
mind. 70 mm
70mm mini
12 mm
12mm
