1. Vorbereitung des Beckens

1.1 Elektrische Anschlüsse und Kabelführungen
1.1.1

Stromversorgung des Schaltkastens

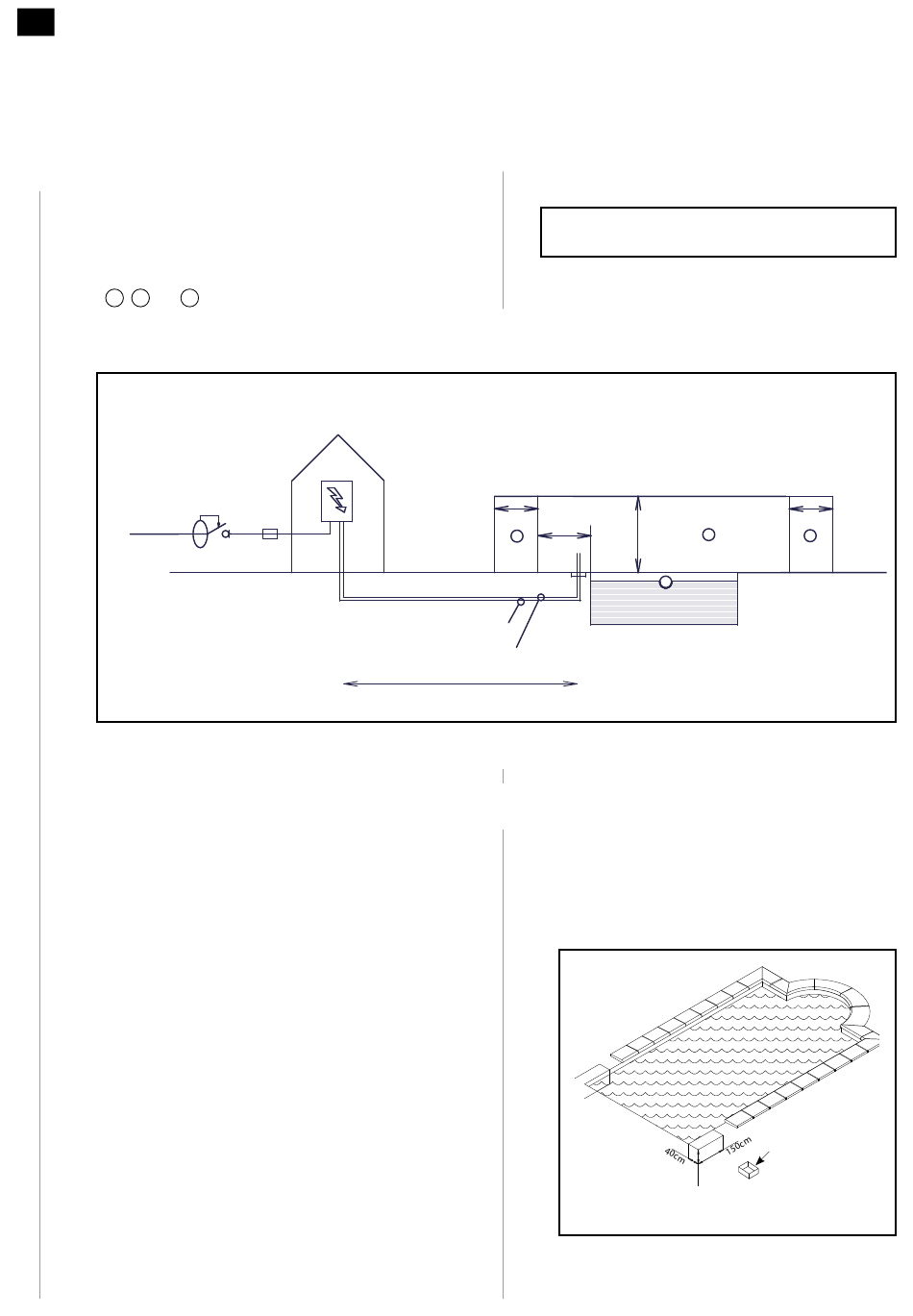

Abb. 1
- - Sehen Sie eine 230 V Stromversorgung mit einem R2V
3G 2,5 mm² Netzkabel (oder Ro2V 3G 2,5 mm²) für den
Schaltkasten vor, der außerhalb des Beckenbereichs
1 0 , und 2 , an einem trockenen Ort (Technikraum)
Fig 1
230V 50Hz
Abb. 1
installiert werden muss.
1.1.2

Elektrischer Schutz

- - Diese Stromversorgung muss durch einen 10 A
Schutzschalter oder Sicherungshalter und einen 30 mA
Fehlerstromschutzschalter geschützt werden.
1.1.3 Kabelschutzrohre und Kabelführungen
- - Legen Sie eine geschützte Verbindung, um eine 24 V DC
Stromversorgung zwischen dem Schaltkasten und dem
Kasten in der Nähe der Rolle sicherzustellen, mit einem
2 x 6 mm ² Mantel bei einer Kabellänge von weniger als
15 m und 2 x 10 mm ²bei einer Kabellänge zwischen 15
und 30 m.
- - Legen Sie eine geschützte Verbindung für die Steuerung
der verschiedenen Sensoren zwischen dem Schaltkasten
und dem Kasten in der Nähe der Rolle mit einem 5 x 1,5
mm ² Mantel.
- - Trennen Sie die Kabel mit unterschiedlichen
Spannungsstärken (24 V und 220 V), indem Sie sie durch
verschiedene, nach NF C 15-100 verteilte Mäntel führen.
30mA
10A
Montageanleitung der automatischen Unterflur-Sicherheitsrollladenabdeckung IMMÉO - 4/24
Siehe geltende Normen, insbesondere die elektrische
Norm NF C 15-100.
1,5m
2m
2
5 x 1,5mm2
0m< D <15m => 2 x 6mm2
15m< D <30m => 2 x 10mm2
D

1.2 Rohbau

1.2.1 Betongurt
Abb. 2
- - Betongurt aus 350 kg Zement pro m
Maßen Breite 40 cm x Höhe 50 cm x Länge 150 cm über
mindestens 0,30 m
der Rolle.
2,5m
1
0
vorsehen für eine stabile Befestigung
3
50cm
Abb. 2
1,5m
2
Beton mit den
3
Anschlussdose
(außerhalb des
Nullvolumens und
weniger als einen
Meter vom Becken
entfernt)
