11/24 - Montageanleitung der automatischen Unterflur-Sicherheitsrollladenabdeckung IMMÉO

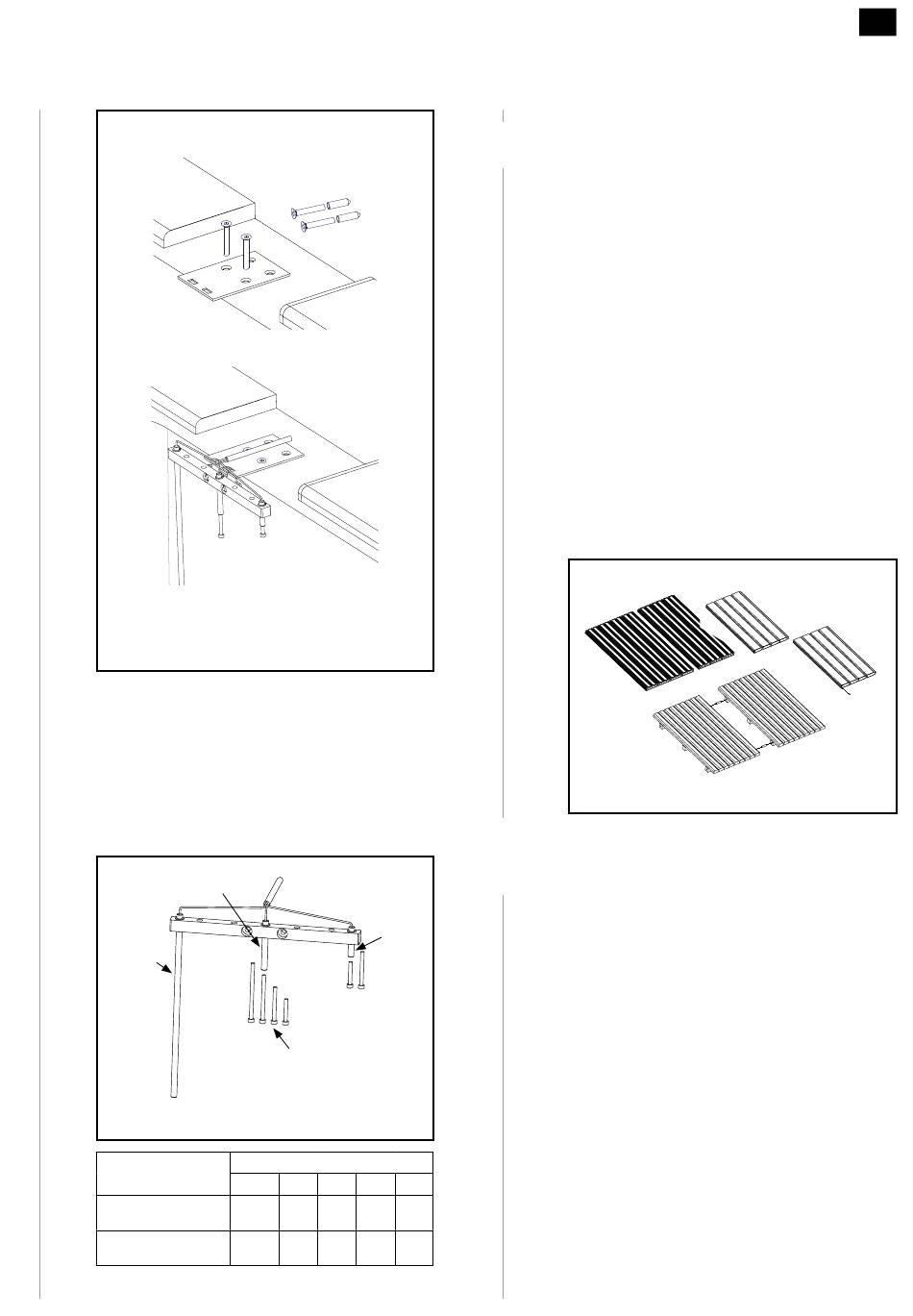

Abb. 24-b
Abb. 25
Nach der Installation die Ausrichtungen mit Hilfe der
Schrauben regeln. Die Schraube bis zum Gewindegrund
festziehen.
Der niedrige Wasserstand muss so geregelt werden,
dass er sich 3 bis 4 cm über der Trennwand oder der
gemauerten Trennwand befindet und der hohe
Wasserstand wiederum 3 bis 4 cm unter dem Träger.
Sensor niedriger Wasserstand
Referenzsensor
Abb. 25
Länge Sensor niedriger
Wasserstand
Länge Sensor hoher
Wasserstand
x2
x2
Sensor
hoher
Wasserstand
Die Schraube entsprechend der
gewünschten Länge des Sensors
wählen
Abmessung Schraube
Keine 40 60 80 100
60 85 105 125 145
25 50 70 X X

3.4 Einsetzen des Lattenrosts

x2
- - Vor dem Einsetzen des Lattenrosts müssen die elektrischen
Anschlüsse, die Montage der Abdeckung und die
Einstellungen der Endanschläge abgeschlossen sein.
Abb. 26
- - Montieren Sie den Lattenrost so, dass jedes einzelne
Element mindestens 10 kg / Stück (ca. 1 m²) wiegt :
• Die Holzlatten werden durch seitliches Aufreihen mit
Hilfe von zylindrischen Dübeln montiert,
• die Aluminiumlatten werden längs durch Aufreihen
montiert und durch Verschieben mit Hilfe von
Stiftschrauben festgestellt, x2
• die PVC-Latten werden durch Einrasten montiert,
indem man sie nebeneinander legt und mit einem
Holzhammer und einem Holzkeil auf die Kanten schlägt
(von einem Ende zum anderen).
• Die Anschlussdose am Ende der Rollladenabde-
ckungsinstallation und nach den Funktionstests mit
Dichtungsgel füllen, um die Oxidation der Anschlüsse zu
begrenzen, die zu Unregelmäßigkeiten führen kann.
Abb. 26

4. Montage der Lamellen

Siehe Anleitung „Lamellenabdeckung".
