Die Puffertemperatur sollte min. 5 K über der Voreinstellung des Mischventils liegen, dadurch kann im
Teillastbetrieb eine tiefere Rücklauftemperatur erzielt werden!
Druckverlust im Wärmetauscher laut Tabelle!
Druckverlust im Wärmetauscher bei 28l/min 53,1 kPa.

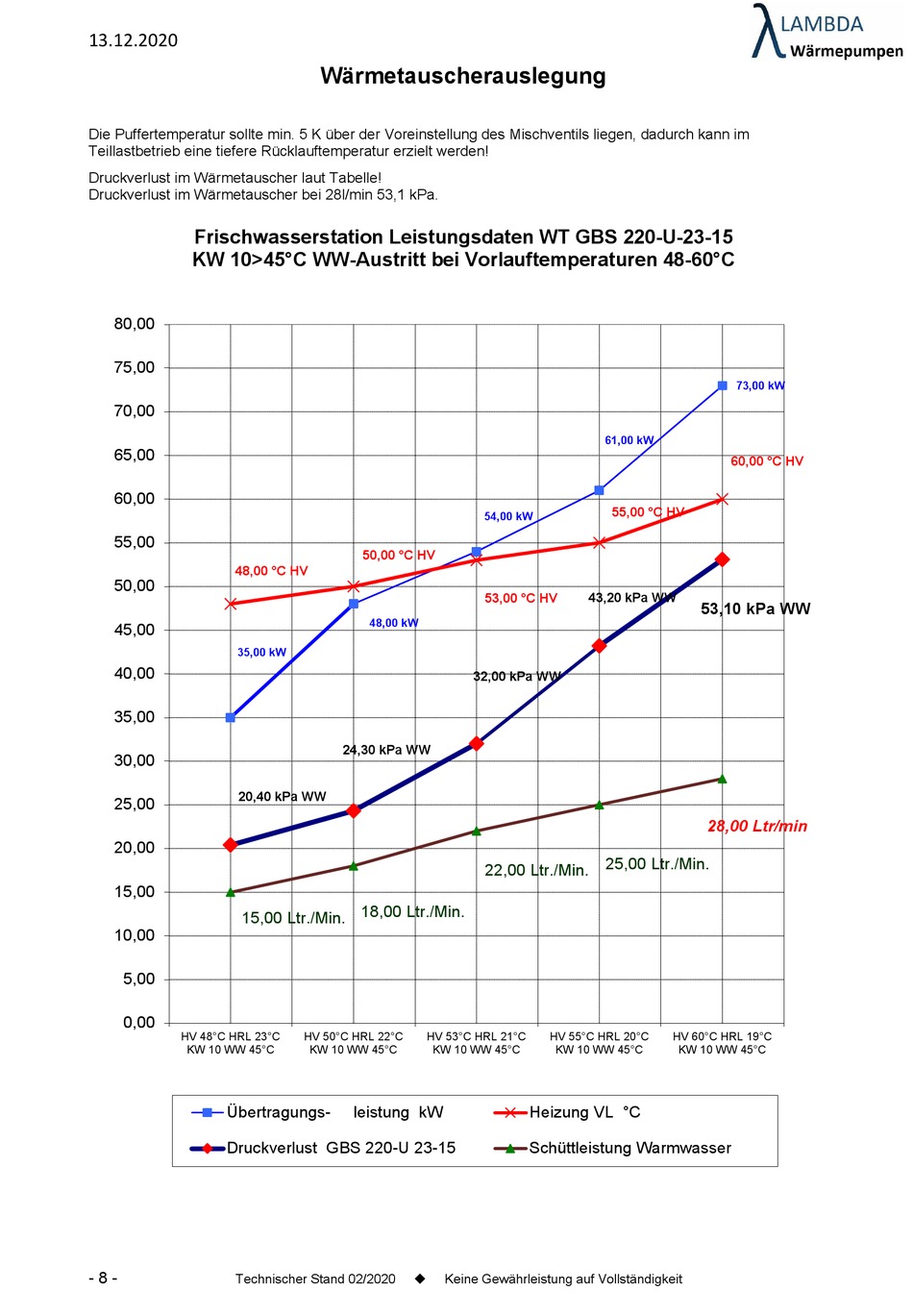

Frischwasserstation Leistungsdaten WT GBS 220-U-23-15
KW 10>45°C WW-Austritt bei Vorlauftemperaturen 48-60°C
80,00
75,00
70,00
65,00
60,00
55,00
48,00 °C HV
50,00
45,00
35,00 kW
40,00
35,00
30,00
20,40 kPa WW
25,00
20,00
15,00
15,00 Ltr./Min. 18,00 Ltr./Min.
10,00
5,00
0,00
HV 48°C HRL 23°C
KW 10 WW 45°C
Übertragungs-
Druckverlust GBS 220-U 23-15
- 8 -
Technischer Stand 02/2020
Wärmetauscherauslegung
50,00 °C HV
48,00 kW
32,00 kPa WW
24,30 kPa WW
HV 50°C HRL 22°C
HV 53°C HRL 21°C
KW 10 WW 45°C
KW 10 WW 45°C
leistung kW
Keine Gewährleistung auf Vollständigkeit
61,00 kW
55,00 °C HV
54,00 kW
53,00 °C HV
43,20 kPa WW
22,00 Ltr./Min. 25,00 Ltr./Min.
HV 55°C HRL 20°C
KW 10 WW 45°C
Heizung VL °C
Schüttleistung Warmwasser
73,00 kW
60,00 °C HV
53,10 kPa WW
28,00 Ltr/min
HV 60°C HRL 19°C
KW 10 WW 45°C
