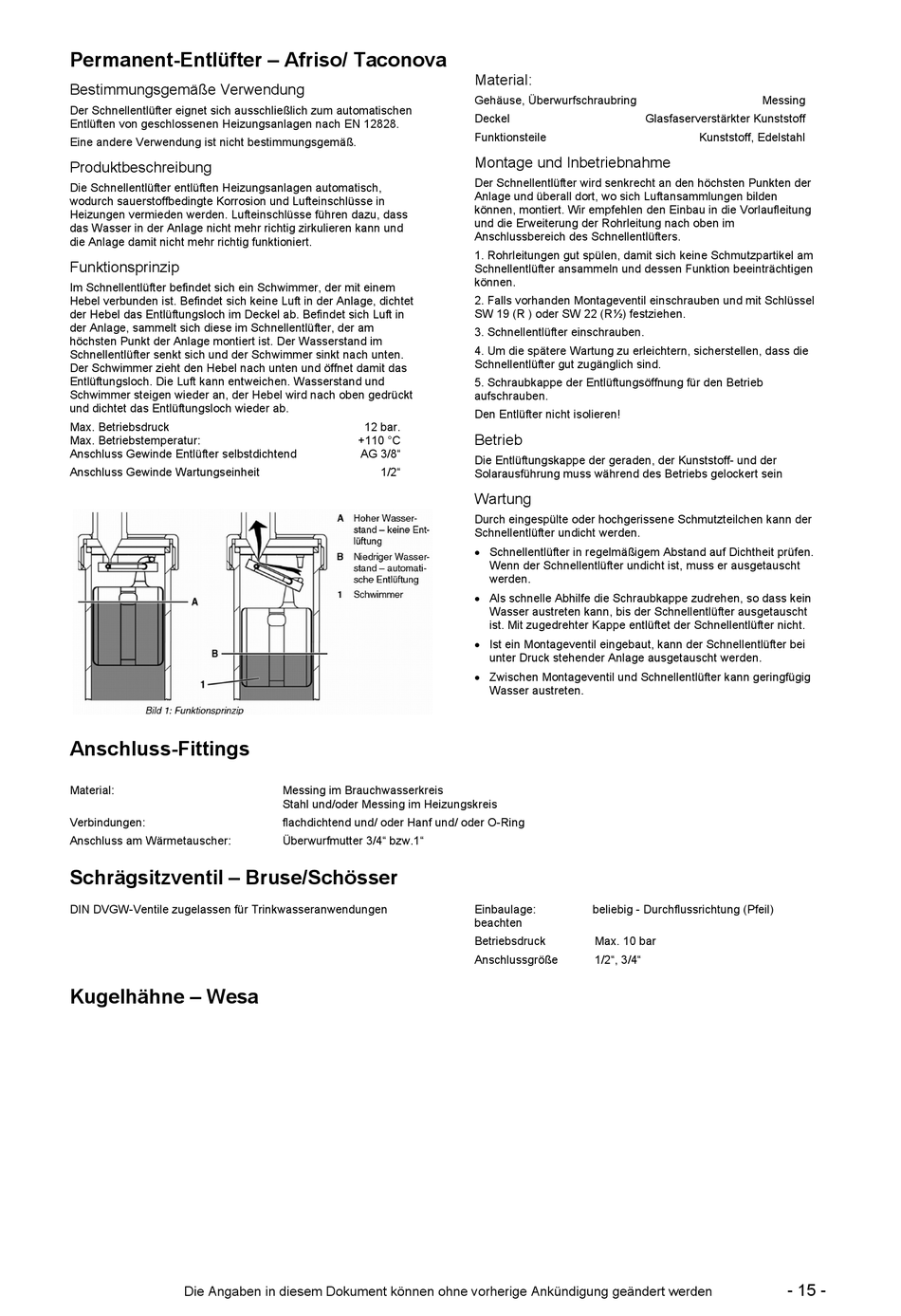

Permanent-Entlüfter – Afriso/ Taconova
Bestimmungsgemäße Verwendung
Der Schnellentlüfter eignet sich ausschließlich zum automatischen
Entlüften von geschlossenen Heizungsanlagen nach EN 12828.
Eine andere Verwendung ist nicht bestimmungsgemäß.
Produktbeschreibung
Die Schnellentlüfter entlüften Heizungsanlagen automatisch,
wodurch sauerstoffbedingte Korrosion und Lufteinschlüsse in
Heizungen vermieden werden. Lufteinschlüsse führen dazu, dass
das Wasser in der Anlage nicht mehr richtig zirkulieren kann und
die Anlage damit nicht mehr richtig funktioniert.
Funktionsprinzip
Im Schnellentlüfter befindet sich ein Schwimmer, der mit einem
Hebel verbunden ist. Befindet sich keine Luft in der Anlage, dichtet
der Hebel das Entlüftungsloch im Deckel ab. Befindet sich Luft in
der Anlage, sammelt sich diese im Schnellentlüfter, der am
höchsten Punkt der Anlage montiert ist. Der Wasserstand im
Schnellentlüfter senkt sich und der Schwimmer sinkt nach unten.
Der Schwimmer zieht den Hebel nach unten und öffnet damit das
Entlüftungsloch. Die Luft kann entweichen. Wasserstand und
Schwimmer steigen wieder an, der Hebel wird nach oben gedrückt
und dichtet das Entlüftungsloch wieder ab.
Max. Betriebsdruck
Max. Betriebstemperatur:
Anschluss Gewinde Entlüfter selbstdichtend
Anschluss Gewinde Wartungseinheit
Anschluss-Fittings
Material:
Verbindungen:
Anschluss am Wärmetauscher:
Schrägsitzventil – Bruse/Schösser
DIN DVGW-Ventile zugelassen für Trinkwasseranwendungen
Kugelhähne – Wesa
Die Angaben in diesem Dokument können ohne vorherige Ankündigung geändert werden
12 bar.
+110 °C
AG 3/8"
1/2"
Messing im Brauchwasserkreis
Stahl und/oder Messing im Heizungskreis
flachdichtend und/ oder Hanf und/ oder O-Ring
Überwurfmutter 3/4" bzw.1"
Material:
Gehäuse, Überwurfschraubring
Deckel
Funktionsteile
Montage und Inbetriebnahme
Der Schnellentlüfter wird senkrecht an den höchsten Punkten der
Anlage und überall dort, wo sich Luftansammlungen bilden
können, montiert. Wir empfehlen den Einbau in die Vorlaufleitung
und die Erweiterung der Rohrleitung nach oben im
Anschlussbereich des Schnellentlüfters.
1. Rohrleitungen gut spülen, damit sich keine Schmutzpartikel am
Schnellentlüfter ansammeln und dessen Funktion beeinträchtigen
können.
2. Falls vorhanden Montageventil einschrauben und mit Schlüssel
SW 19 (R ) oder SW 22 (R½) festziehen.
3. Schnellentlüfter einschrauben.
4. Um die spätere Wartung zu erleichtern, sicherstellen, dass die
Schnellentlüfter gut zugänglich sind.
5. Schraubkappe der Entlüftungsöffnung für den Betrieb
aufschrauben.
Den Entlüfter nicht isolieren!
Betrieb
Die Entlüftungskappe der geraden, der Kunststoff- und der
Solarausführung muss während des Betriebs gelockert sein
Wartung
Durch eingespülte oder hochgerissene Schmutzteilchen kann der
Schnellentlüfter undicht werden.
Schnellentlüfter in regelmäßigem Abstand auf Dichtheit prüfen.
Wenn der Schnellentlüfter undicht ist, muss er ausgetauscht
werden.
Als schnelle Abhilfe die Schraubkappe zudrehen, so dass kein
Wasser austreten kann, bis der Schnellentlüfter ausgetauscht
ist. Mit zugedrehter Kappe entlüftet der Schnellentlüfter nicht.
Ist ein Montageventil eingebaut, kann der Schnellentlüfter bei
unter Druck stehender Anlage ausgetauscht werden.
Zwischen Montageventil und Schnellentlüfter kann geringfügig
Wasser austreten.
Einbaulage:
beliebig - Durchflussrichtung (Pfeil)
beachten
Betriebsdruck
Max. 10 bar
Anschlussgröße
1/2", 3/4"
Messing
Glasfaserverstärkter Kunststoff
Kunststoff, Edelstahl
- 15 -
