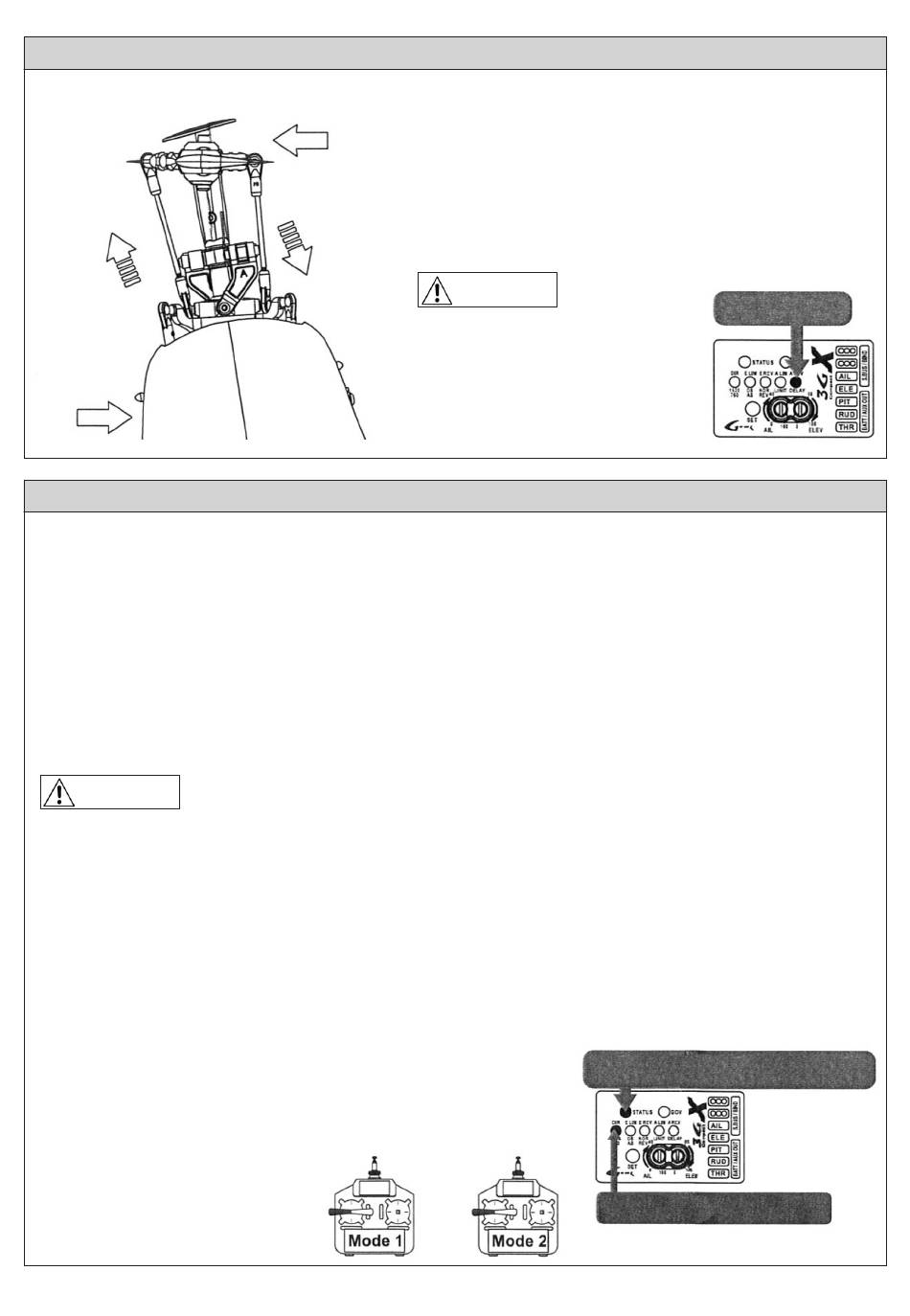

FLYBARLESS SYSTEM GRUNDSETUP
5. A.REV: Einstellung der Wirkrichtung für Roll
Korrektur-Richtung
der Taumelscheibe
Neigebewegung
des
Hubschraubers
EINSTELLUNG HECKKREISEL
A.REV Einstellungen
Nach dem Neustart des Systems ist das Setup des Flybarless-Rotorkopfes abgeschlossen.
Nun erfolgt das Setup des Heckkreisels, das dem des Align GP780 Kreisels entspricht. Halten Sie den SET Knopf für 2 Sekunden gedrückt
um in das Einstellungsmenü des Heckkreisel zu gelangen. Deaktivieren Sie folgende Einstellungen in Ihrem Sender, oder setzen Sie die
Werte auf 0 bzw. 100%.
● ATS/ATV Wegbegrenzung (ENDPUNKT-ATV) – 100%
● Mischer Gas auf Heck (GAS/MOTOR-MIX) – deaktivieren
● Mischer Heck auf Kreiselempfindlichkeit – deaktivieren
● Mischer Pitch auf Heck (PITCH->HECK) – deaktivieren
● Eigene Mischer – deaktivieren
● Drehmomentausgleich - deaktivieren
Der Heckkreisel des 3GX hat einen Neutralimpuls von 1520 µs und Servotyp Digitalservo voreingestellt. Überprüfen
ACHTUNG
Sie die technischen Daten Ihres Heckservos und passen die Einstellungen gegebenenfalls an, um eine Beschädi-
gung zu vermeiden.
1. Einstellung für 1520 µs (Standard) oder 760 µs (narrow band) Neutralimpuls
Das 3GX unterstützt Servos mit einer Neutralimpulslänge von 760 µs (z.B. robbe/Futaba S9256, 9251, BLS251) sowie Standard-Servos
mit 1520 µs Neutralimpulslänge. Die richtige Ansteuerrate entnehmen Sie den technischen Daten Ihres Servos.
Heckkreisel Setup starten: Halten Sie den SET Knopf für 2 Sekunden gedrückt, bis die STATUS LED blinkt. Das Aufleuchten der grünen
LED 1520/760 signalisiert, dass das Menü Neutralimpulslänge/Framerate ausgewählt wurde. Durch Bewegen des Hecksteuerknüppels
wird die Neutralimpulslänge eingestellt. Bewegen Sie den Hecksteuerknüppel einmal nach rechts (oder links) leuchtet die LED grün und
die Neutralimpulslänge steht auf 1520 µs. Bewegen Sie den Knüppel 3 mal nach links (oder rechts) wechselt die LED auf rot und die
Neutralimpulslänge auf 760 µs.
3GX Flybarless Bedienfeld: Jeder Einstellwert ist auf dem 3GX mit grüner oder ro-
ter Schrift gekennzeichnet. Die Schriftfarbe entspricht der Farbe, in der die Anzeige
STATUS bei der Einstellung des Wertes leuchten muss. Die weiteren Einstelloptio-
nen erreichen Sie jeweils durch Drücken des SET Knopfes. Der Setup-Modus wird
automatisch beendet, wenn Sie 10 Sekunden lang keine Eingabe machen.
Auswahl durch Bewegen des
Heckknüppels nach links und rechts
Drücken Sie den SET Knopf um in den A.REV Modus zu wechseln. Die
LED unter A.REV leuchtet, während die A.LIM LED erlischt. Neigen Sie den
Hubschrauber nach rechts, wie im Bild dargestellt und beobachten Sie die
Neigebewegung
Taumelscheibe. Neigt sich die Taumelscheibe falsch, bewegen Sie den Roll-
des
Knüppel bis die STATUS LED ihre Farbe wechselt und überprüfen dann das
Hubschraubers
Verhalten erneut.
Drücken Sie erneut den SET Knopf und das 3GX wird neu gestartet zu erken-
nen an den blinkenden LEDs. Damit ist die Einstell-Prozedur abgeschlossen.
ACHTUNG
Das 3GX Flybarless System darf während
des Initialisierungsvorgangs nicht bewegt
werden. Bewegen Sie Ihren Hubschrau-
ber nicht, bis sich die Taumelscheibe 3mal
kurz hoch und runter bewegt und damit den
erfolgreichen Abschluß eines Neustarts
anzeigt.
RUD
8
A.REV Einstellungen
Grüne LED: 1520 µs Standard-Impulslänge
Rote LED: 760 µs kurze Impulslänge
Standard/kurze Impulslänge
