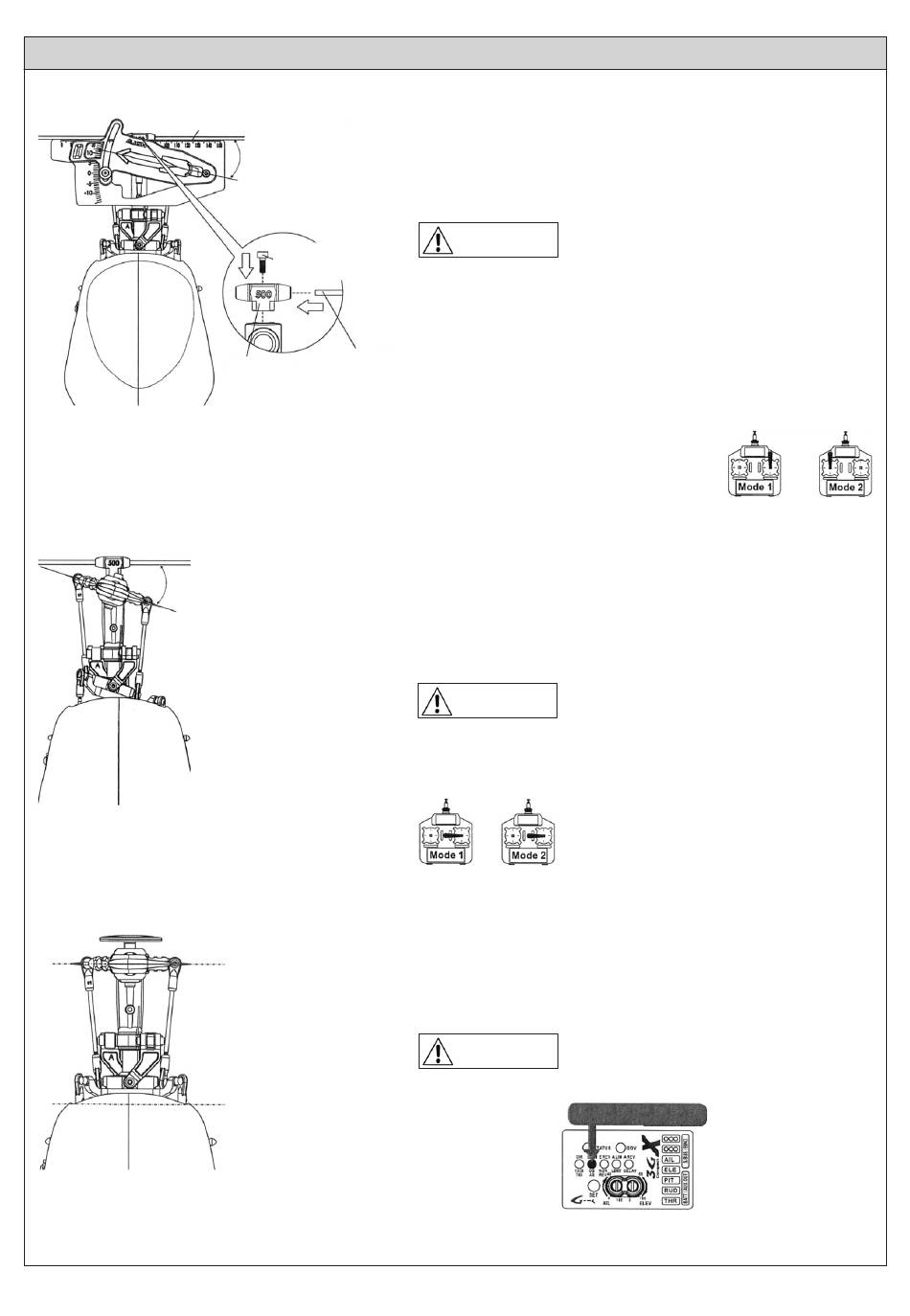

FLYBARLESS SYSTEM GRUNDSETUP
Metallstab und Pitchwinkel-Einstellhilfe
Bereich von ±12° Pitch
Beispiel: Zyklisch Pitch von 12°:
Sender robbe/Futaba 12 ZH,
3 Taumelscheibenservos DS510M
Mischung Roll
(Aileron swash AFR): 55% (12°)
Mischung Nick
(Elevator swash AFR): 55%
Mischung Pitch
(Pitch swash ARF): 29% ( ±12°)
2. E.LIM: Taumelscheibentyp Erkennung und Nick-Endpunkteinstellung:
Bereich von ±12° Pitch
Innensechs-
kantschraube
Verwenden Sie
Einstellhilfe
die beigefügte
P i t c h w i n ke l -
Einstellhilfe und
eine Pitchlehre
zur Einstellung
der Pitch-Maxi-
malwerte.
0°
0°
Schritt 1.4: Einstellung der kollektiven Blattverstellung
Begrenzen Sie den maximalen Pitchwert mit der Funktion Taumelscheiben-
Mischer (pitch swash AFR) Ihres Senders. Der empfohlene Pitch-Bereich
liegt bei ±12°, ein maximaler Wert von ±14° für extreme Manöver, darf nicht
überschritten werden.
Die Anpassung der Taumelscheibenservo-Endpunk-
ACHTUNG
te darf nicht über die einzelnen Servowegbegren-
zungen (Servo ATV/AFR) eingestellt werden. Sollten
Sie zu einem späteren Zeitpunkt die Werte für den
Taumelscheiben-Mischer oder SERVOMITTE (Sub-
trim) im Sender verändern, muss das Grundsetup für
das 3GX erneut durchlaufen werden.
Folgende Funktionen müssen für den Betrieb des 3GX FBL Systems in Ihrem
Sender deaktiviert sein:
Elektronischer Taumelscheibenring (TAUMEL-RING)
Anlenkungskompensation
Taumelscheiben-Mischer (TAUMEL-MIX)
sämtliche Mischer (PROG-MIXER, PITCH-HECK)
Beschleunigung (BESCHLEUNIG)
Schritt 1.5: Einstellung der zyklischen Blattverstellung
Maximale zyklische Blattverstellung festlegen: Richten Sie die Hauptrotor-
blätter parallel zum Heckrohr aus und bewegen Sie den Knüppel für die Roll-
funktion ganz nach links.
Verändern Sie im Taumelscheiben-Mischer die Rollfunktion solange, bis der
Pitchwert 12° bis maximal 14° beträgt.
Die Einstellung der Endpunkte der CCPM Servos er-
ACHTUNG
folgt über die Taumelscheiben-Mischer Funktion des
Senders (AIL swash AFR). Die Taumelscheibenser-
vo-Endpunkte, dürfen nicht über die einzelnen Ser-
vowegbegrenzungen (Servo ATV/AFR) eingestellt
werden. Sollten Sie Veränderungen an den Werten
für Servowegbegrenzungen (Servo ATV/AFR) oder
SERVOMITTE (Subtrim) im Sender verändern,
muss das Grundsetup für das 3GX erneut durchlau-
fen werden.
Schritt 2.1: Menü E.LIM aufrufen
Während die Taumelscheibe auf neutral und die Blatthalter auf 0° stehen,
drücken Sie den SET Knopf um in den E.LIM Modus zu wechseln. Damit
haben sie den Neutralpunkt festgelegt und die DIR LED erlischt.
Während dieser Einstellung muss der Pitchknüppel
ACHTUNG
immer in der Position verbleiben, bei dem die Blatt-
halter auf 0° Pitch stehen.
E.LIM Einstellungen
6
