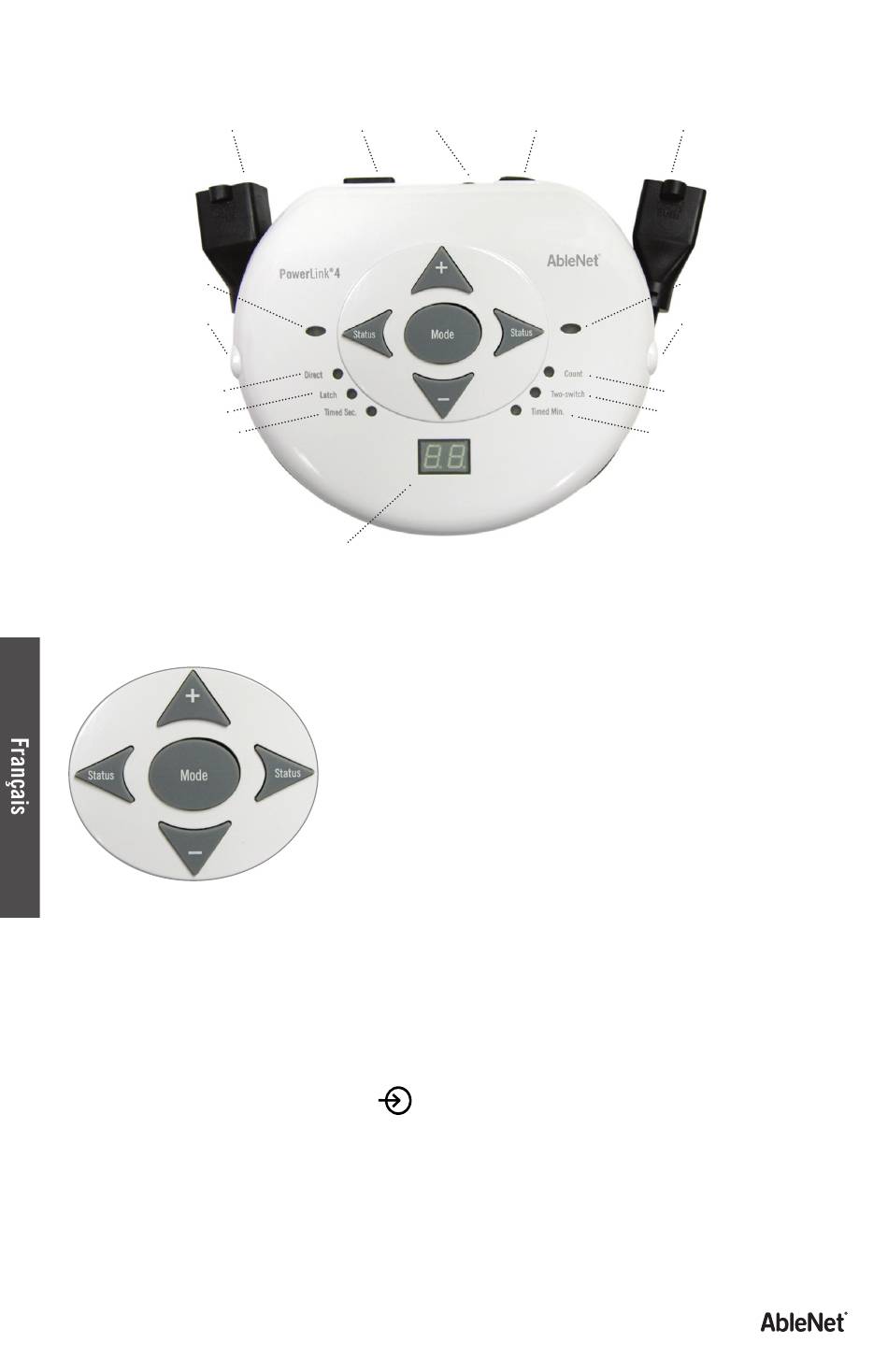

Illustration et fonctions du produit PowerLink
Câble d'alimentation
(style en fonction de
la région)
Voyant de signal
Entrée de contacteur
Voyants de mode :
Direct
Verrouillage
Décompte en secondes
page 6).
Fonctions du produit
• Deux entrées d'alimentation ~ mises à la terre avec cordons flexibles pour un positionnement
personnalisé.
• Compatibilité sans fil avec les transmetteurs sans fil AbleNet.
• Deux prises d'entrée de contacteur
• Bouton de marche/arrêt (ON/OFF), boutons Test, affichage à 2 chiffres.
• 6 modes de commande : Direct, Verrouillage, Décompte en minutes, Décompte en secondes,
Compte et Deux contacteurs. (Voir détails page 6.)
• Modèles 120 V (modèles US) — deux prises pour permettre les activités de prise de décision
avec divers appareils, pour 12 A au total.
• Modèles 230V (modèles CE) — deux prises pour permettre les activités de prise de décision
avec divers appareils, pour 12 A au total.
• Aucun accessoire fourni.
24
Entrée
d'alimentation Coupe-circuit(s)
Compteur
Bouton de mode :
les 6 modes de commande PowerLink. Les voyants de mode
fournissent un retour d'information visuel.
Boutons d'état :
du PowerLink aux appareils branchés. Les boutons d'état sont
également utilisés pour la liaison avec des appareils AbleNet
Wireless (voir page 5).
Boutons +/– :
modes Décompte en minutes et Décompte en secondes (voir
(fiche mono 3,5 mm).
Marche/Arrêt
(ON/OFF)
Utiliser ce bouton pour permuter entre
Utiliser ces boutons pour tester la connexion
Utiliser les boutons +/– pour programmer les
Câble d'alimentation
(style en fonction de
la région)
Voyant de signal
Entrée de contacteur
Voyants de mode :
Compte
Deux contacteurs
Décompte en minutes
