Allgemeine Anleitungen

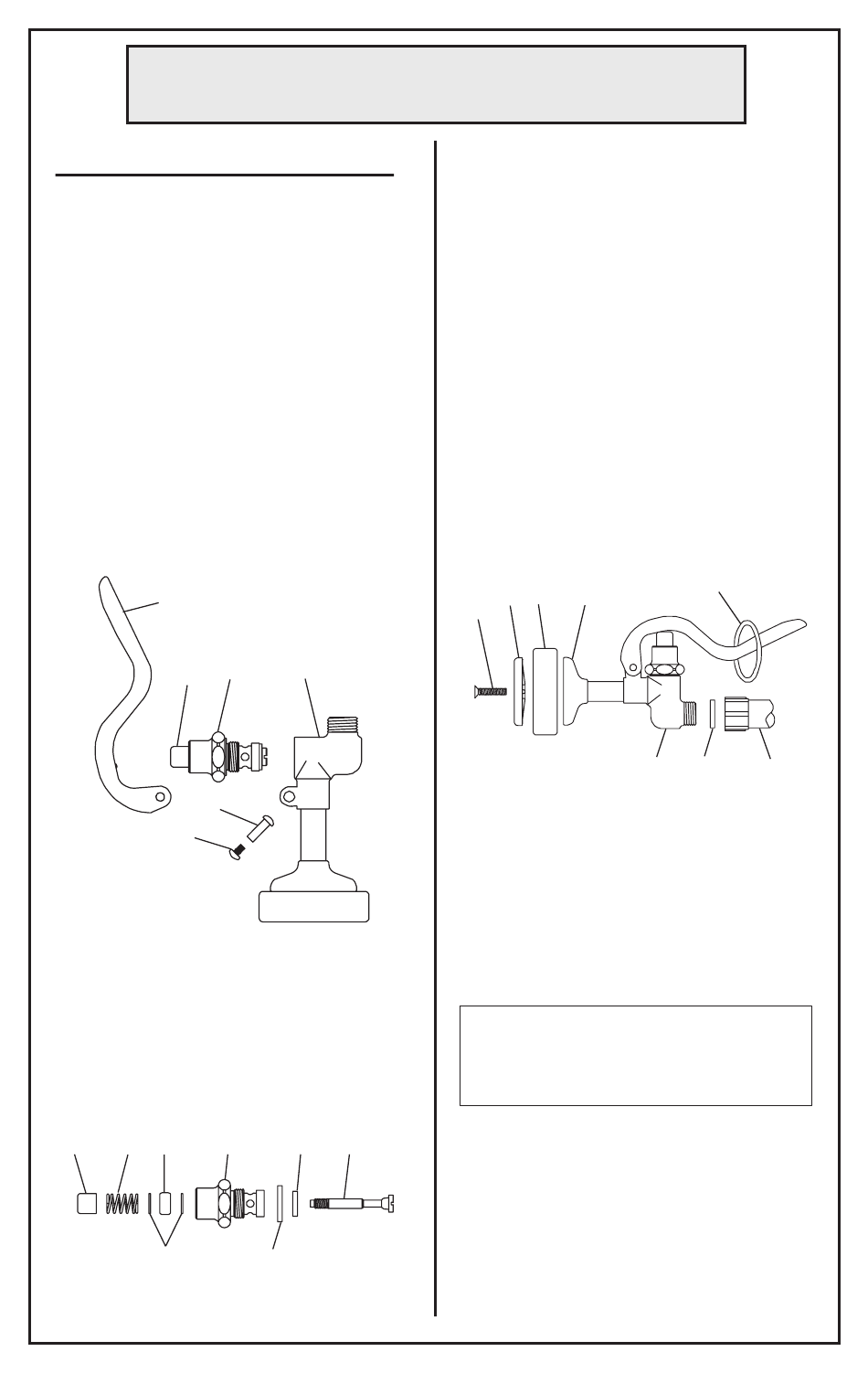

Ersatz von abgenutzten Teilen:
1. Wasser abstellen und Wasserlei-
tungen entleeren. Zum einfachen
Auseinandernehmen und Zusam-
mensetzen kann der Handgriff von
Nr. 3 entfernt werden.
2. Nr. 5 und Nr. 6 abschrauben, um
Nr. 4 zu entfernen. Nr. 16 von Nr. 3
abschrauben und entfernen.
3. Nr. 20 mit der Zange in einer
Hand festhalten und mit dem
Schraubenzieher vorsichtig Nr. 13
von Nr. 16 losdrehen.
4
20
5
6
4. Nr. 14 ersetzen (Messingseite in
Richtung Nr. 16), Nr. 15, Nr. 17, Nr.
18, & Nr. 19 durch neue Teile erset-
zen. Nr. 21 über die ganze Lange von
Nr. 13 und überall auf Nr. 18 auftra-
gen.
20 19 18 16
17
3
16
14 13
15
5. Nr. 16 wieder zusammensetzen,
Nr. 13 durch alle Teile führen Nr. 20
mit der Zange festhalten und Nr. 13
sorgfältig in Nr. 20 einschrauben, bis
die Schraube festsitzt. Keine unnötige
Gewalt anwenden. (siehe Schritt 4)
6. Nr. 16 wieder in Nr. 3 einführen
und sicher festschrauben.
7. Um Nr. 9 zu ersetzen, Nr. 11
losdrehen und auseinandernehmen.
Sicherstellen, daß die Rillenseite von
Nr. 9 in Nr. 8 paßt und Nr. 10 wie
angezeigt auf der Rippenseite sitzt.
10 9 8
11
8. Um Nr. 2 zu ersetzen, den Handg-
riff von Nr. 3 losschrauben und durch
neues Teil Nr. 2 ersetzen.
9. Zusammensetzen; Wasser anstel-
len und auf Lecks prüfen.
Vorsicht: Wasser am Grundhahn
abdrehen, wenn die Einrichtung
nicht benutzt wird.
7
1
3 2 Handgriff
