Instrucciones Generales

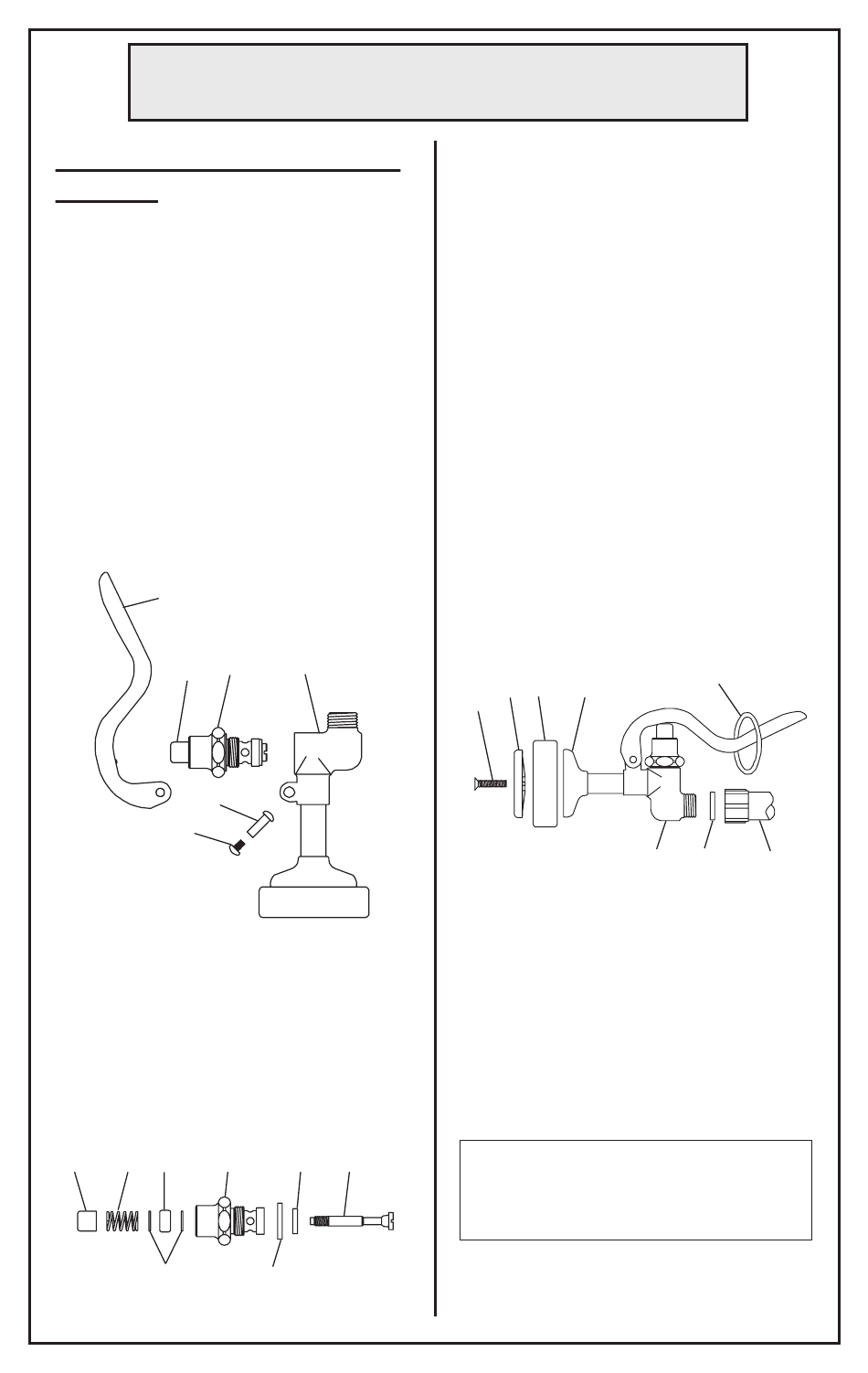

Para reemplazar las partes des-
gastadas:
1. Cierre la fuente principal de agua
y desagüe las tuberías. Para mayor
facilidad de armar y desarmar, la
manigueta se puede quitar.
2. Destornille las partes No.5 y No.6
y quite la parte No.4, luego destor-
nille No.16 de la parte No.3.
3. Con el alicate en una mano,
mantenga presionado la parte No.20
y cuidadosamente destornille la parte
No.13 de la parte No.16.
4
20
5
6
4. Reemplaze con partes nuevas:
No.14 (con el lado bronceado hacia
la cubierta) y las siguientes partes:
No.15, No.17, No.18 y No.19. Aplique
el componente No.21 sobre el largo
de la parte No.13 y sobre toda la parte
No.18.
20 19 18 16
17
3
16
14 13
15
5. Ensamble de nuevo la parte No.16
insertando la parte No.13 a través de
todas las partes. Sostenga la parte
No.20 con el alicate y cuidadosa-
mente atornille la parte No.13 dentro
de la parte No.20 hasta que se sienta
ajustada. No use fuerza excesiva.
6. Ponga de nuevo la parte No.16 en
la parte No.3 y aprétela hasta que este
bien ajustada.
7. Para reemplazar la parte No.9,
destornille el tornillo de la parte
No.11 y desármelo. Asegúrese que el
lado de la ranura de la parte No.9 en-
caje en la base de la part No.10 y esta
parte descanze sobre el listón saliente,
como lo muestra el dibujo.
10 9 8
11
8. Para reemplazar la parte No.2,
destornille la manigueta de la parte
No.3 y colóquela de nuevo a la parte
No.2.
9. Ensamble todas las partes de
nuevo, abra la fuente de agua e
inspeccione por fi ltraciones.
PRECAUCION: Cuando no
está en uso, cierre la canilla de
la base.
5
1
3 2
Manigueta
