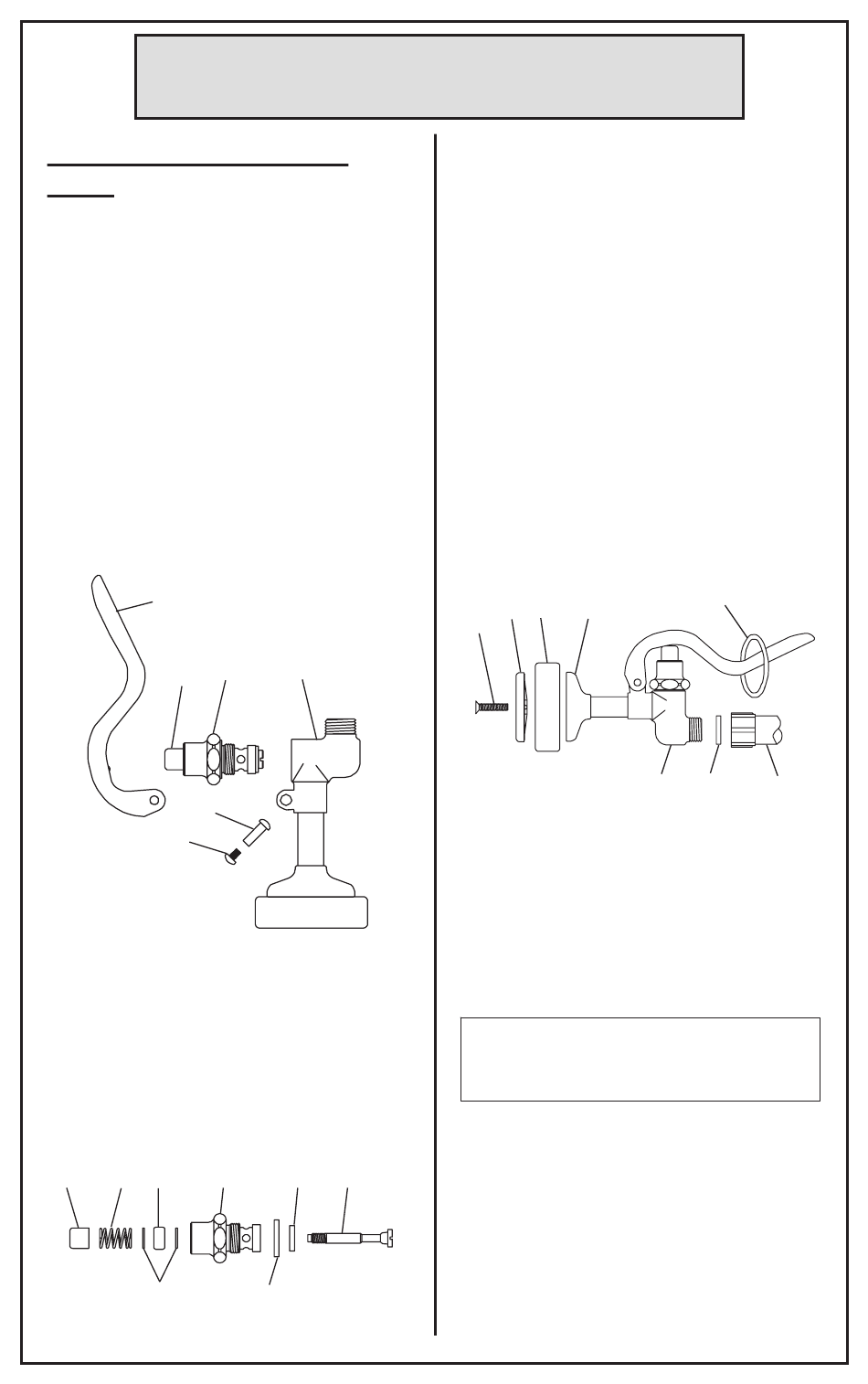

Instructions Générales
Pour remplacer les parties
usées:
1. Arrêter la réserve de l'eau et
égoutter la tuyauterie. Pour la facilité
du processus on peut enlever la poi-
gnée de N°.3.
2. Dévisser N°.5 et N°.6 pour enlever
N°.4. Dévisser et enlever N°.16 de
N°.3.
3. Tenir N°.20 avec des pinces et
avec un tournevis dans l'autre main
dévisser, prudemment, N°.13 de
N°.16.
4
20
5
6
4. Remplacer N°.14 (le côté du laiton
vers N°.16), N°.15, N°.17, N°.18,
et N°.19 avec les parties nouvelles.
Appliquer N°.21 sur tout de N°.13 et
couplètement sur N°.18.
20
19
18
17
3
16
16
14
13
15
5. Pour remonter le N°.16 insérer
N°.13 à travers tous les parties.
Tenir N°.20 avec les pinces et
visser prudemment N°.13 dans N°.20
jusqu'à la vis est fi xe. N'utiliser pas
la force excessive.(voir l'étape N°.4).
6. Réinsérez N°.16 dans N°.3 et
resserrer solidement.
7. Pour remplacer N°.9, dévisser
N°.11 et démonter. Vous devoir être
certain que le côté avec les rainures
insérer dans N°.8, et N°.10 est sur le
côté avec les stries, comme indiqué.
10 9
8
11
8. Pour remplacer N°.2, dévisser la
poignée de N°.3 et remplacer avec
un nouveau N°.2.
9. Recommencer l'eau et vérifi er s'
il y a des fuites.
Avertissement: Arrêter l'eau au
robinet quand on ne l'utiliser pas.
6
1
3
2
la poignee
