Anschlüsse
•
Entfernen Sie zum Anschließen des Netzkabels die Zugangsabdeckung (siehe Abb. 8).
•
Vergewissern Sie sich, dass alle Anschlüsse an der Klemmenleiste gemäß dem Etikett im Inneren
des Heizgeräts korrekt und fest sind.
•
Setzen Sie das Kabel keinen Gegenständen aus, die es beschädigen können, z. B. scharfen
Kanten, heißen Oberflächen oder Quetschgefahren.
•
Das Kabel sollte fixiert sein, um Stolpergefahren zu vermeiden.
2.5 Leistungsbedarf
Leistung
Stromspannung
[kW]
[V]
2
220-240
3
220-240
4.5
220-240
6
220-240
9
220-240
12
220-240
15
220-240
18
220-240
2.6 Spezielle RCD-Sicherheitsschaltung
•
Das Heizgerät ist mit einem Sicherheitsschaltkreis für hohe Grenzwerte ausgestattet, der an einen
speziellen FI-Schutzschalter und Leistungsschalter angeschlossen werden muss.
•
Der
Sicherheitskreis
Inkrustationen, Ablagerungen oder fehlerhafte Komponenten können die Ursache für einen
plötzlichen Temperaturanstieg im Durchflussrohr sein. Zum Schutz von Heizelementen und
anderen Komponenten löst der Sicherheitsschaltkreis den Fehlerstromschutzschalter aus und
schaltet die Stromversorgung des Heizgeräts ab.
WARNUNG: Der Sicherheitskreis muss angeschlossen sein. Andernfalls erlischt die Garantie
und es kann zu einem Produktausfall kommen.
HINWEIS:
Der Sicherheitskreis ist mit einem TESTKNOPF ausgestattet, der nach Abschluss
der Installation des Heizgeräts getestet werden muss, um sicherzustellen, dass es
ordnungsgemäß funktioniert. Wenn gedrückt, sollte der RCD sofort auslösen und
die Stromversorgung zum Gerät unterbrechen (siehe Abb. 9).
'L'
Strom
[A]
[mm]
9
462
13
462
20
462
27
462
40
462
53
462
66
592
79
592
überwacht
ständig
8
3 Phasen
400 V Star
Ausgang
230 V Delta
sleistung
[kW]
6
380-415/220-240
9
380-415/220-240
12
380-415/220-240
15
380-415/220-240
18
380-415/220-240
24
380-415
die
Durchflussrohrtemperatur.
'L'
Strom
[A]
[mm]
9/15
592
13/23
592
18/31
592
22/38
592
26/46
592
35
592
Lufteinschlüsse,

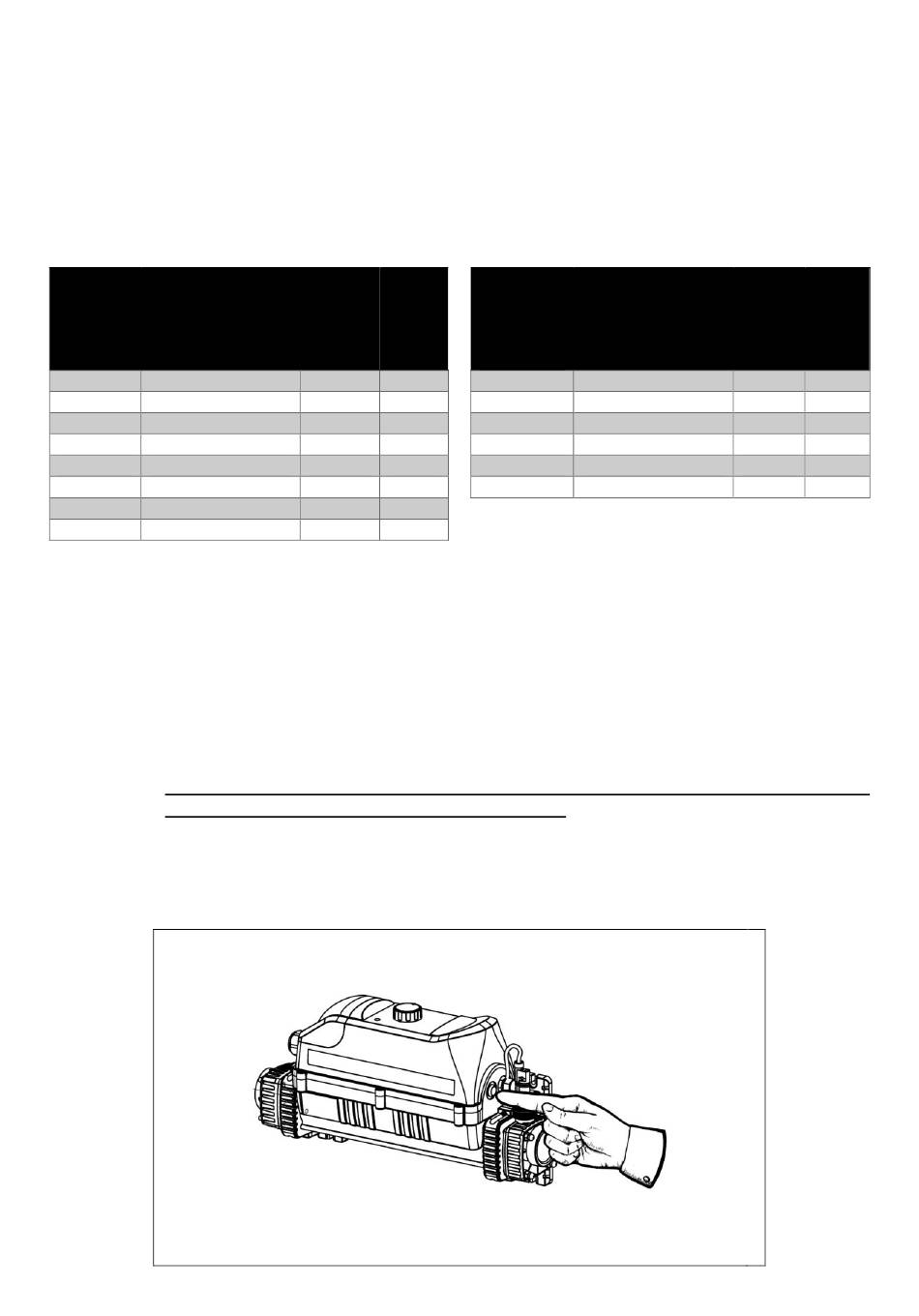

Abb.9
