Elecro Engineering Optima Compact Serie Installation Und Betriebsanleitung Seite 8

Die Rohre, die zum Heizgerät hin und von diesem weg führen, müssen einen Innendurchmesser von 32
mm haben. Um ordnungsgemäßes Spülen mit Luft zu unterstützen und sicherzustellen, dass das
Heizgerät im Betrieb vollständig mit Wasser gefüllt bleibt, muss das Rücklaufrohr, über das das Wasser
in den Pool zurückbefördert wird, möglichst nahe am Heizgerät eine Sicherheitsschleife oder einen
Aufwärtsschwung aufweisen (siehe Abb. 2).
HINWEIS: Beim Anschließen an eine flexible Rohrleitung kann ohne weiteres eine
Sicherheitsschleife gebildet werden, indem man das Rohr über ein Hindernis nach
oben führt. Zur sicheren Befestigung aller Schlauchverbindungen sollten
Rohrschellen verwendet werden.
Verwendung einer starren Rohrleitung

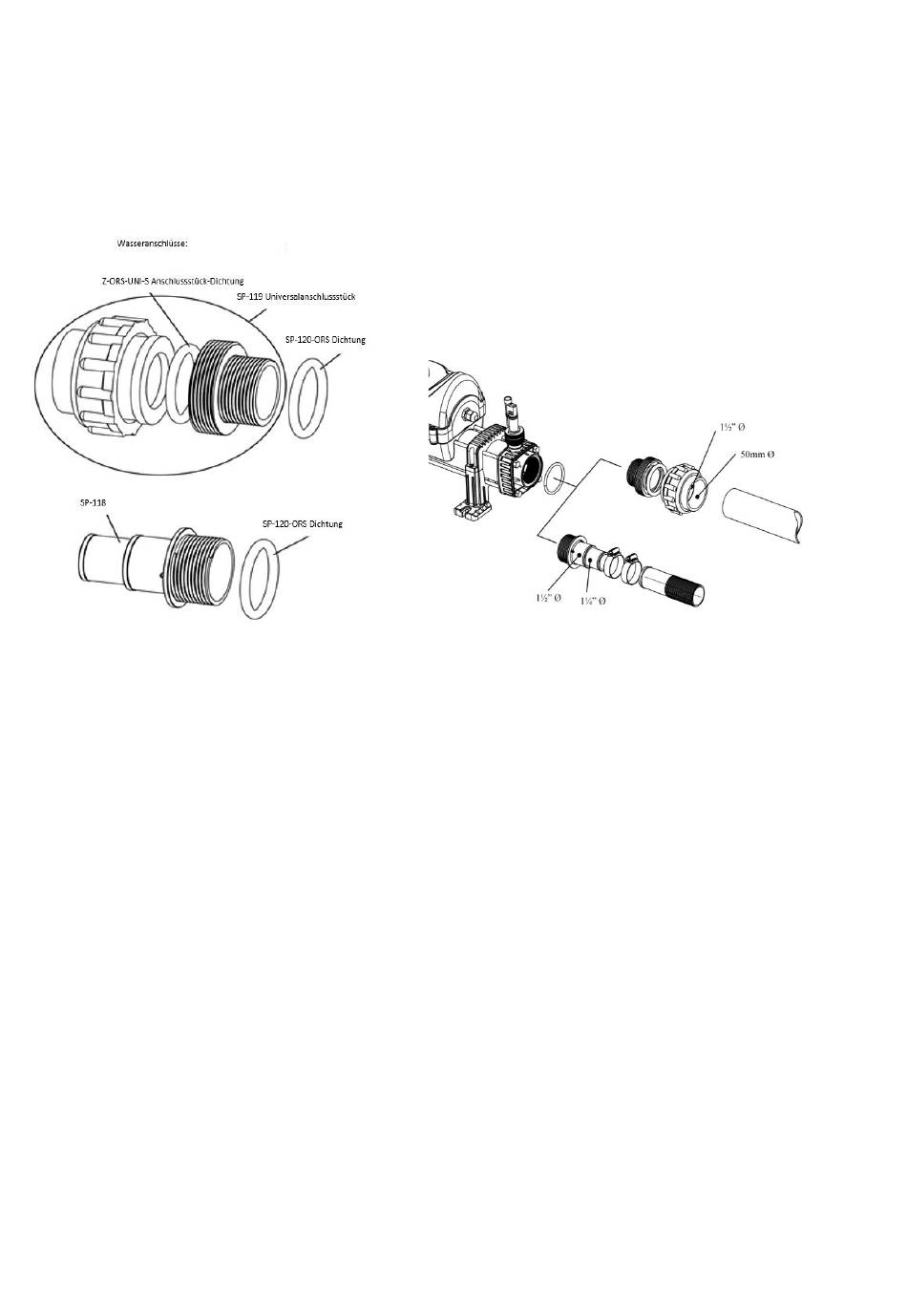

Rohrverbindungen oder Schlauchanschlussstücke brauchen nicht mit Kitt oder PTFE-Band am Heizgerät
befestigt zu werden. Verwenden Sie zu diesem Zweck den im Lieferumfang enthaltenen Dichtungsring,
der über die Gewindeenden gezogen werden sollte (siehe Abb. 5).
Alle werksseitig beigestellten Verbindungsstücke sind aus ABS-Kunststoff hergestellt. Zum Verkleben von
Anschlüssen mit einem ABS-Rohr ist ABS-Kitt zu verwenden (siehe Abb. 6).
HINWEIS:
Verwendung einer flexiblen Rohrleitung
Schließen Sie das Rohr auf der Seite des Schlauchanschlussstücks an, die kein Gewinde aufweist, und
sichern Sie es mit zwei Schlauchschellen (siehe Abb. 6).
• Je
HINWEIS:
• Umwickeln Sie das Schlauchanschlussstück mit PTFE-Band oder spritzen
• Bei Verwendung nicht standardmäßiger Rohre ist in erster Linie zu
7
Abb. 5
Achten Sie darauf, den Klebstoff gleichmäßig auf alle Kontaktflächen
aufzutragen, um das Risiko undichter Stellen zu reduzieren.
nach Rohrdurchmesser
möglicherweise zurechtgeschnitten werden.
Sie das Silikon um das Schlauchanschlussstück herum, bevor Sie das Rohr
anschließen, um das Risiko undichter Stellen zu reduzieren.
beachten, dass das glatte Rohrende nur in ein Montageteil derselben Marke
hineinpasst. Sie müssen es abschneiden. Das Schlauchanschlussstück
lässt sich in das abgeschnittene Rohrende einschieben. Es ist jedoch nicht
wasserdicht. Sie können zwei Rohrschellen darauf anbringen. Wegen der
muss das Schlauchanschlussstück
Abb. 6
