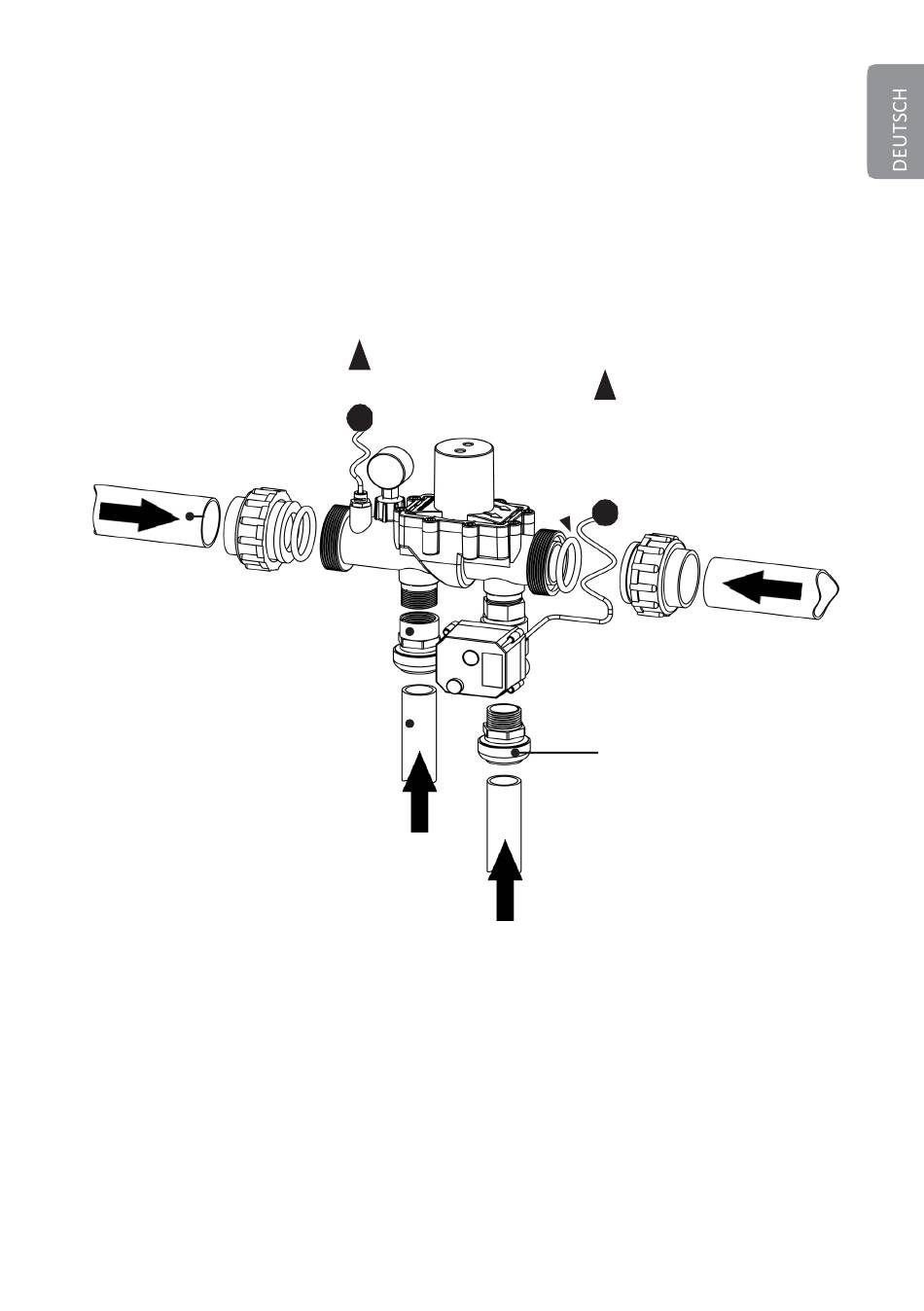

Pool-schnittstellenventil
•
Schließen Sie die
Aufschrauben im elektronischen Edelstahl-Kugelventilkörper und
im Poolschnittstellen-Ventilkörper an (an den Gewinden PTFE-Band
verwenden).
•
Bringen Sie das halbflexible PEX-Rohr an den 1" B.S.P.-Gewindestücken
an. Dazu schieben Sie das Rohrende in das Gewindestück (darauf
achten, dass die Rohrenden rechtwinklig zugeschnitten und in gutem
Zustand, d.h. spanfrei sind).
1½" / 50-mm
KUNSTSTOFFROHR
1" BSP-GEWINDESTÜCK
ZUM AUFSCHRAUBEN
PEX-ROHR
HINWEIS: An allen BSP-
Gewinden PTFE-
Dichtungsband verwenden.
1" B.S.P. Gewindestücke zum Ein- und
KABEL NTC-
TEMPERATURSENSOR -
DIGITALREGLER
ELEKTRONISCHEN
DICHTUNG
EDELSTAHLKUGEL-VENTIL
ZUM DIGITALREGLER
SRING
1" BSP-GEWINDESTÜCK ZUM
EINSCHRAUBEN
KABEL VOM
