Auto range
06:32
mV
500. 00
-500
-300
-100
01
00
300
500m V
GRAPH
MODE
SA VE
MAX
True RMS Autoranging Digital Multimeter
F1
F4
F2
F3
HOLD
RANGE
REL
OFF
V
10A
LPF
V
mA
AC+DC
4~20
mA
%
µA
Temp
°C °F
AUT O POWER OFF
IP67
Bluetooth
V
CAP
WA TERPROOF
10A
Hz
%
Temp
30 sec MAX
CAT IV 600V
ever y 15 min
CAT III 1000V
A
10A
800mA
COM
mA
FUSED

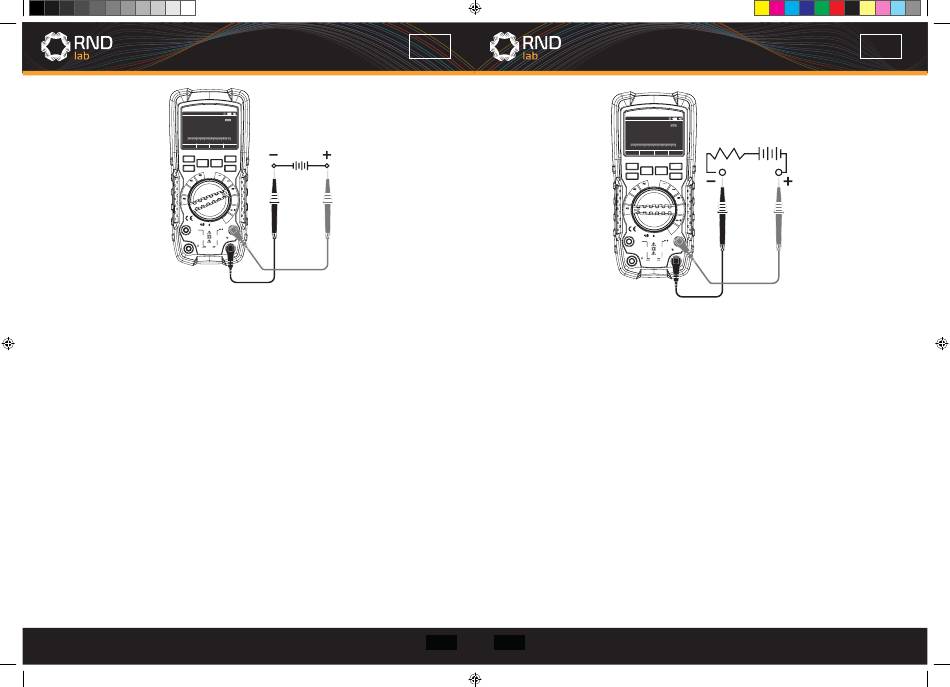

4-5.DC-Spannungsmessung
ACHTUNG: Führen Sie keine 10-A-Strommessungen länger als 30 Sekunden durch, da ein
Überschreiten von 30 Sekunden zu Schäden am Messgerät und/oder an den Messleitungen
führen kann.
1. Stecken Sie den schwarzen Bananenstecker der Messleitung in die COM-Eingangsbuchse.
2. Bei Strommessungen bis zu 5000 μA DC stellen Sie den Funktionsschalter auf die Position
μA AC/DC und stecken Sie den roten Bananenstecker der Messleitung in die μA/mA-
Eingangsbuchse.
3. Bei Strommessungen bis zu 500 mA DC stellen Sie den Funktionsschalter auf die Position
mA AC/DC und stecken Sie den roten Bananenstecker der Messleitung in die μA/mA-
Eingangsbuchse.
4. Bei Strommessungen bis zu 10 A DC stellen Sie den Funktionsschalter auf die Position
10A AC/DC und stecken Sie den roten Bananenstecker der Messleitung in die
10A-Eingangsbuchse.
5. Drücken Sie die MODE-Taste (F2), um „DC" auf der Anzeige anzuzeigen.
6. Trennen Sie den zu prüfenden Stromkreis von der Stromversorgung und öffnen Sie dann
den Stromkreis an der Stelle, an der Sie den Strom messen möchten.
7. Berühren Sie mit der schwarzen Prüfspitze die negative Seite des Stromkreises. Berühren
Sie mit der roten Prüfspitze die positive Seite des Stromkreises.
8. Legen Sie Strom an den Stromkreis an.
9. Lesen Sie auf der Anzeige den Stromwert ab.
46
mV
Hz
%
CAP
DE
4-6.AC-Spannungsmessung
ACHTUNG: Führen Sie keine 10-A-Strommessungen länger als 30 Sekunden durch, da ein
Überschreiten von 30 Sekunden zu Schäden am Messgerät und/oder an den Messleitungen
führen kann.
1. Stecken Sie den schwarzen Bananenstecker der Messleitung in die COM-Eingangsbuchse.
2. Bei Strommessungen bis zu 5000 μA AC stellen Sie den Funktionsschalter auf die Position
μA AC/DC und stecken Sie den roten Bananenstecker der Messleitung in die μA/mA-
Eingangsbuchse.
3. Bei Strommessungen bis zu 500 mA AC stellen Sie den Funktionsschalter auf die Position
mA AC/DC und stecken Sie den roten Bananenstecker der Messleitung in die μA/mA-
Eingangsbuchse.
4. Bei Strommessungen bis zu 10 A AC stellen Sie den Funktionsschalter auf die Position
10A AC/DC und stecken Sie den roten Bananenstecker der Messleitung in die 10
A-Eingangsbuchse.
5. Drücken Sie die MODE-Taste (F2), um „AC" auf der Anzeige anzuzeigen.
6. Trennen Sie den zu prüfenden Stromkreis von der Stromversorgung und öffnen Sie dann
den Stromkreis an der Stelle, an der Sie den Strom messen möchten.
7. Berühren Sie mit der schwarzen Prüfspitze die negative Seite des Stromkreises. Berühren
Sie mit der roten Prüfspitze die positive Seite des Stromkreises.
8. Legen Sie Strom an den Stromkreis an.
9. Lesen Sie auf der Anzeige den Stromwert ab.
47
48
Auto range
06:32
µA
500. 00
-500
-300
-100
01
00
300
500µ A
GRAPH
MODE
SA VE
MAX
True RMS Autoranging Digital Multimeter
F1
F4
F2
F3
HOLD
RANGE
REL
OFF
V
10A
LPF
V
mA
AC+DC
4~20
mV
mA
%
Hz
µA
%
CAP
Temp
°C °F
AUT O POWER OFF
IP67
V
CAP
Bluetooth
WA TERPROOF
10A
Hz
%
Temp
30 sec MAX
CAT IV 600V
ever y 15 min
CAT III 1000V
A
10A
800mA
COM
mA
FUSED
DE
47
