2. Bei Arbeiten mit hohen Spannungen ist äusserste VORSICHT geboten.
te
3. Messen Sie die Spannung nicht, wenn die Spannung an der COM-Eingangsbuchse 1000 V
über der Schutzerde überschreitet.
4. Schliessen Sie die Messgerätekabel niemals an eine Spannungsquelle an, während sich der
Funktionsschalter im Strom-, Widerstands- oder Diodenmodus befindet. Andernfalls kann
n
das Messgerät beschädigt werden.
n
5. Entladen Sie Filterkondensatoren immer in Netzteilen und trennen Sie die
Stromversorgung, wenn Sie Widerstands- oder Diodenprüfungen durchführen.
6. Vor dem Öffnen der Abdeckungen zum Austauschen der Sicherung oder Batterien stets die
Stromversorgung ausschalten und die Messleitungen abklemmen.
7. Betreiben Sie das Messgerät nur, wenn die hintere Abdeckung und die Akku- und
Sicherungsabdeckungen richtig angebracht und gut befestigt sind.
8. Wenn das Gerät auf eine andere Weise verwendet wird als vom Hersteller angegeben, ist
der Schutz, den das Gerät bietet, nicht gewährleistet.
3.Beschreibung
.

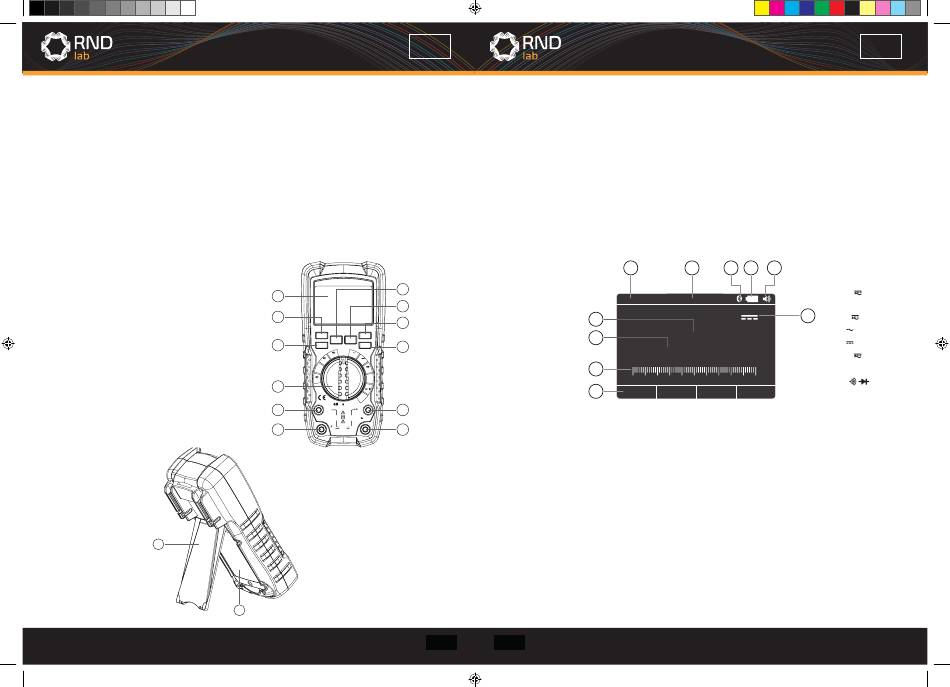

3-1.Beschreibung des Zählers
LCD-Anzeige mit 1-50'000 Zählwerten
2-F1 Softwareschlüssel
3-F2 Softwareschlüssel
4-F3 Softwareschlüssel
n.
5-F4 Softwareschlüssel
6-Taste RANGE (Bereich)
7-Taste HOLD/REL (Halt/relativ)
8-Funktionsschalter
t
9-10 A Eingangsbuchse
10-μA-mA-Eingangsbuchse
n.
11-Positiver Eingangsbuchse
12-COM-Eingangsbuchse
13-Kippständer
14-Akkufachabdeckung
13
40
3
1
4
2
5
True RMS Autoranging Digital Multimeter
F1
F4
F2
F3
6
7
HOLD
RANGE
REL
OFF
V
10A
LP F
V
mA
AC+DC
4~20
mV
mA
%
Hz
µA
%
8
Ω
CAP
Temp
°C °F
^
r
q
O POWER OFF
IP67
9
_
ä
t
ì
TERPROOF
^
É
V
Ω
í
CAP
ç
ç
í
Ü
11
10A
Hz
%
Temp
30 sec MAX
CAT IV 600V
ever y 15 min
CAT III 1000V
A
10
10A
12
800mA
COM
mA
FUSED
14
DE
3-2.Erläuterung der Anzeige
1.Softtastenbezeichnungen zeigen die Funktion der Taste direkt unter der angezeigten
Bezeichnung an.
2.Balkendiagramm: Analoge Anzeige des Eingangssignals.
3.Minuszeichen zeigt einen negativen Messwert an.
4.Zeigt Messinformationen über das Eingangssignal an.
5.Zeigt den Bereich des Messgeräts und den Bereichsmodus (automatisch oder manuell) an.
6.Zeit zeigt die in der internen Uhr eingestellte Zeit an.
7.Bluetooth-Anzeige
8.Akkustand zeigt den Ladezustand der Akkus an.
9. Signalton zeigt an, dass der Signalton aktiviert ist (nicht im Zusammenhang mit dem
Durchgangssignalton).
10.Einheiten zeigt die Masseinheiten an.
4
3
2
1
3-3.Erläuterung der Drucktasten
Mit den 6 Drucktasten an der Vorderseite des Messgeräts werden Funktionen aktiviert, die
die mit dem Drehschalter ausgewählte Funktion ergänzen, durch Menüs navigieren oder die
Versorgung der Messgerätstromkreise steuern.
F1 Software-Schlüssel: Standardwechsel zu „Diagrammgrösse".
F2 Software-Schlüssel: Standardmodi für die Drehschalterfunktion
F3 Software-Schlüssel: Standard in Speichermodus Standardanzeige. Bereitschaft für
automatische Abschaltung (APO) schaltet sich ein.
F4 Software-Schlüssel: Die Standardmodi MIN/MAX starten und stoppen die MIN/MAX-
Aufzeichnung.
Taste RANGE (Bereich): In den manuellen Bereich schalten und den Messbereich
auswählen. Wenn Sie die Bereichswahltaste länger als 1 Sekunde drücken, wird der
automatische Bereich wieder angezeigt.
41
42
5
6
7
8
9
Auto range
06:32
mV
-0.0 4
-500
-300
-100
01
00
300
500m V
GRAPH
MODE
SA VE
MAX
DE
10A :
mA :
4~20mA%:
10
µA :
V :
V
AC+DC:
mV :
Hz%:
CAP:
Temp:
