Auto range
06:32
V
5. 0000
01
23
4
5V
GRAPH
MODE
SA VE
MAX
True RMS Autoranging Digital Multimeter
F1
F4
F2
F3
HOLD
RANGE
REL
OFF
V
10A
LPF
V
mA
AC+DC
4~20
mV
mA
%
µA
CAP
Temp
°C °F
AUT O POWER OFF
IP67
Bluetooth
WA TERPROOF
V
CAP
10A
Hz
%
Temp
30 sec MAX
CAT IV 600V
ever y 15 min
CAT III 1000V
A
10A
800mA
COM
mA
FUSED

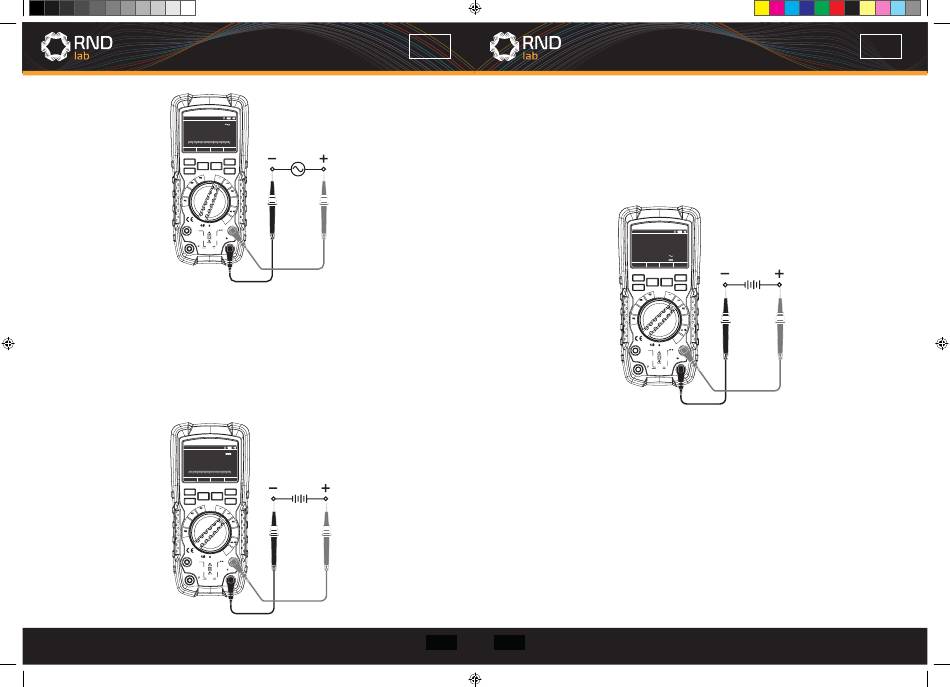

4-2.DC-Spannungsmessung
ACHTUNG: Messen Sie keine DC-Spannungen, wenn ein Motor im Stromkreis ein- oder
ausgeschaltet wird. Es können grosse Spannungsspitzen auftreten, die das Messgerät
beschädigen können.
1. Stellen Sie den Funktionsschalter auf die Position V DC AC+DC.
2. Stecken Sie die schwarze Messleitung in die COM-Eingangsbuchse und die rote
Messleitung in die positive Eingangsbuchse.
3. Positionieren Sie die Spitzen der schwarzen und der roten Prüfspitzen jeweils an den
Stellen des zu messenden Stromkreises.
4. Lesen Sie auf der Anzeige die Wechselspannung (DC) ab.
Auto range
06:32
V
5. 0000
-5
-4
-3
-2
-1
01
23
4
5V
GRAPH
MODE
SA VE
MAX
True RMS Autoranging Digital Multimeter
F1
F4
F2
F3
HOLD
RANGE
REL
OFF
V
10A
LPF
V
mA
AC+DC
4~20
mA
%
µA
Temp
°C °F
AUT O POWER OFF
IP67
Bluetooth
V
CAP
WA TERPROOF
10A
Hz
%
Temp
30 sec MAX
CAT IV 600V
ever y 15 min
CAT III 1000V
A
10A
COM
800mA
mA
FUSED
44
Hz
%
mV
Hz
%
CAP
DE
4-3.AC+DC-Spannungsmessungen
1. Stellen Sie den Funktionsschalter auf die Position V DC AC+DC.
2. Stecken Sie die schwarze Messleitung in die COM-Eingangsbuchse und die rote
Messleitung in die positive Eingangsbuchse.
3. Drücken Sie zum Anzeigen von „AC+DC" auf der Anzeige die MODE-Taste (F2).
4. Positionieren Sie die Spitzen der schwarzen und der roten Prüfspitzen jeweils an den
Stellen des zu messenden Stromkreises.
5. Lesen Sie auf der Anzeige die AC- und DC-Spannung ab.
4-4.mV Spannungsmessung
ACHTUNG: Messen Sie keine mV-Spannungen, wenn ein Motor im Stromkreis ein- oder
ausgeschaltet wird. Es können grosse Spannungsspitzen auftreten, die das Messgerät
beschädigen können.
1. Stellen Sie den Funktionsschalter auf die Position mVAC/DC.
2. Stecken Sie die schwarze Messleitung in die COM-Eingangsbuchse und die rote
Messleitung in die positive Eingangsbuchse.
3. Drücken Sie die MODE-Taste (F2), um „AC" oder „DC" auf der Anzeige anzuzeigen.
4. Positionieren Sie die Spitzen der schwarzen und der roten Prüfspitzen jeweils an den
Stellen des zu messenden Stromkreises.
5. Lesen Sie auf der Anzeige die mV-Spannung ab.
45
46
Auto range
06:32
V
AC+DC
5. 0000
0. 0000 V
5. 0000 V
GRAPH
MODE
SA VE
MAX
True RMS Autoranging Digital Multimeter
F1
F4
F2
F3
HOLD
RANGE
REL
OFF
V
10A
LPF
V
mA
AC+DC
4~20
mV
mA
%
Hz
µA
%
CAP
Temp
°C °F
AUT O POWER OFF
IP67
Bluetooth
WA TERPROOF
V
CAP
10A
Hz
%
Temp
30 sec MAX
CAT IV 600V
ever y 15 min
CAT III 1000V
A
10A
COM
800mA
mA
FUSED
DE
45
