2.2 - Maßzeichnungen (Fortsetzung)

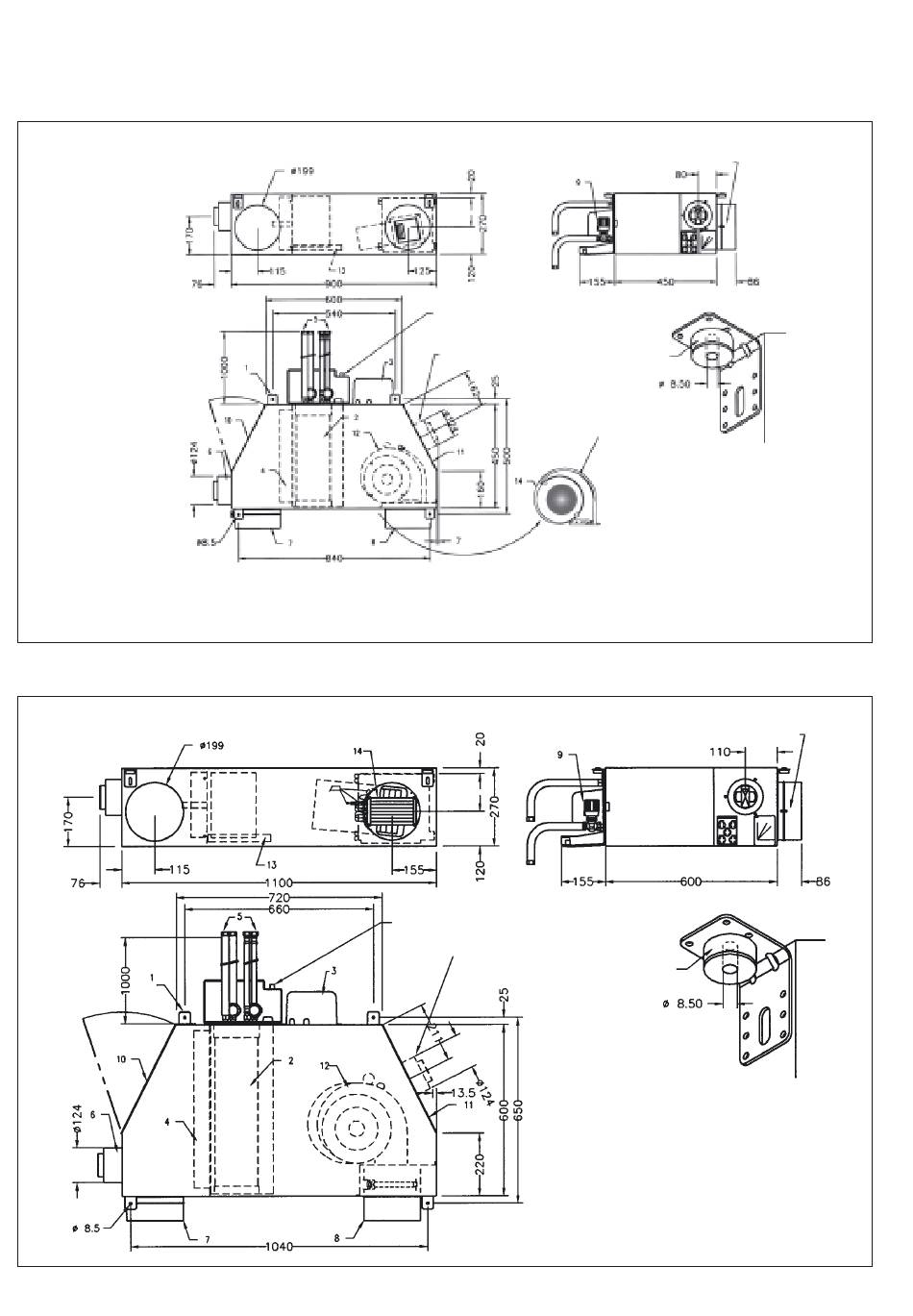

2.2.3 - Abmessungen, mm
Größe 1.3
Größe 2.3
8
Druckanschluss und Strömungs-Messblende
Ø 16 Kondensatauslass
Außenluft-Option
(stromabwärts vom
Register)
PTC-
Elektroheizung
Druckanschluss und Strömungs-Messblende
Ø 16 Kondensatauslass
Außenluft-Option
(stromabwärts vom Register)
Gummitülle
Detail Posten 1
Legende:
1.
Aufhängeösen
2.
Warm-/Kaltwasserregister
3.
Drehzahlregler oder Regler
4.
Luftfilter
5.
Warm-/Kaltwasser-Zu- und Rücklaufanschlüsse
6.
Außenuftanschluss
7.
Rückluftanschluss
8.
Zuluftkanal-Anschluss
9.
Wasserströmungs-Regelventile
10. Filterzugangstür
11. Ventilator-Zugangstür
12. Ventilator-/Motor-Baugruppe
13. Recycelbare Kondensatablauf-Wanne
14. Elektroheizung
Gummitülle
Detail Posten 1
Legende:
1.
Aufhängeösen
2.
Warm-/Kaltwasserregister
3.
Drehzahlregler oder Regler
4.
Luftfilter
5.
Warm-/Kaltwasser-Zu- und Rücklaufanschlüsse
6.
Außenuftanschluss
7.
Rückluftanschluss
8.
Zuluftkanal-Anschluss
9.
Wasserströmungs-Regelventile
10. Filterzugangstür
11. Ventilator-Zugangstür
12. Ventilator-/Motor-Baugruppe
13. Recycelbare Kondensatablauf-Wanne
14. Elektroheizung
