Installazione del sistema HRV

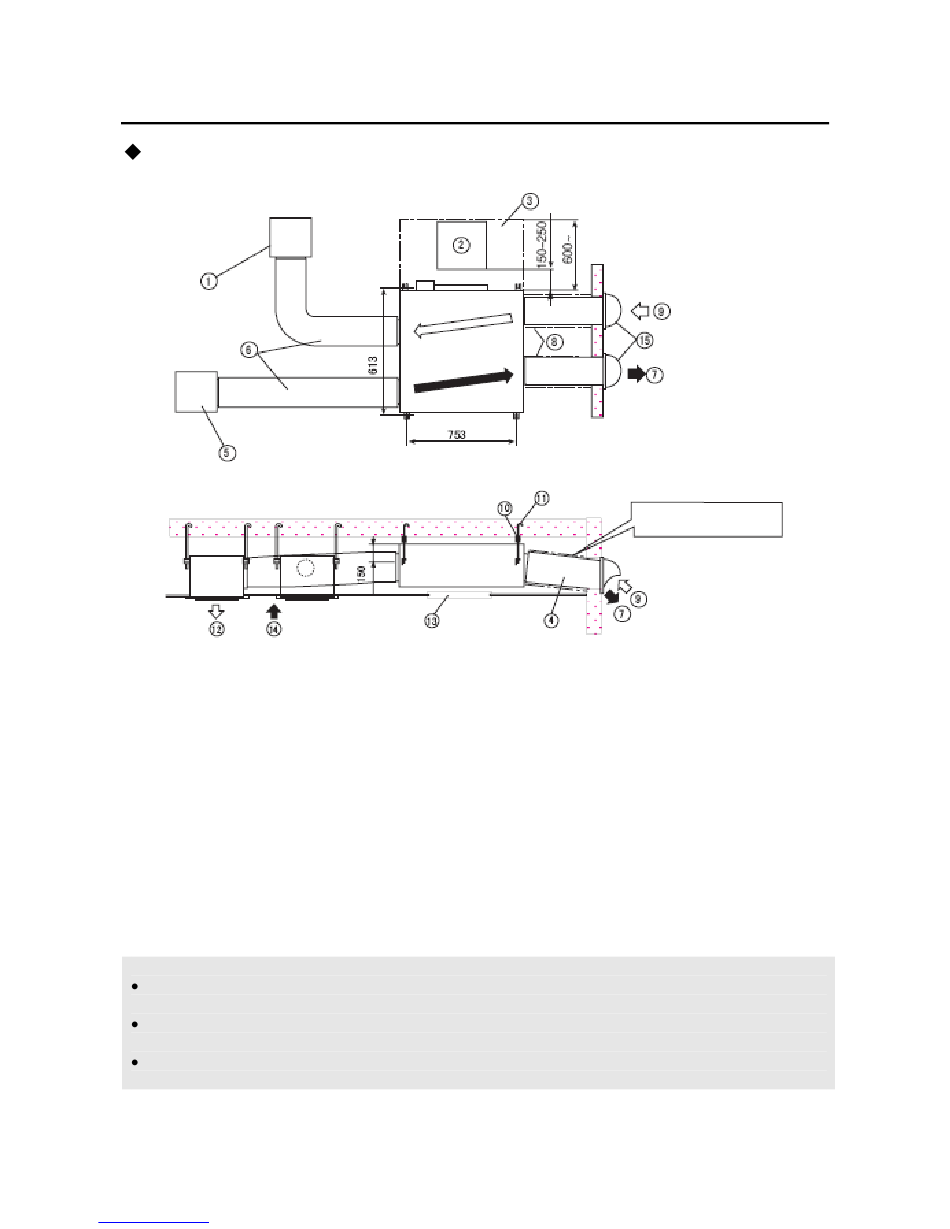

Schema d'installazione
1.Griglia uscita dell'aria – disponibile sul sito
2.Coperchio di servizio (diametro 450 mm)
3.Spazio per mantenere il calore
Scambiatore, filtro dell'aria, scatola di controllo e
ventola.
4.Tubo dell'aria (disponibile sul sito)
5.Grigia di presa d'aria (disponibile sul sito)
6.Tubo dell'aria o tubo Bourdon (disponibile sul
sito)
7.Aria di scarico
<Istruzioni essenziali per installazione del tubo dell'aria>
Si raccomanda di usare un silenziatore ed un tubo morbido quando si installa l'unità in luoghi
tranquilli.
Il volume del flusso d'aria ed il livello di disturbo devono essere presi in considerazione quando si
scelgono i materiali per l'installazione dell'unità in luoghi particolari.
La tempratura del soffitto aumenta quando entra l'aria esterna; quindi le parti metalliche devono
essere isolate.
Downloaded from
www.Manualslib.com
manuals search engine
Inclinazione superiore a
1/30
8.Isolamento - disponibile sul sito
9.Aria esterna (aria fresca esterna)
10.Griglia di sospensione per ridurre le vibrazioni
(disponibile sul sito)
11.Bullone di sospensione (disponibile sul sito)
12.Uscita aria
13.Coperchio di servizio (diametro 450 mm)
(disponibile sul sito)
14.Aria di ritorno
15.Protezione (disponibile sul sito)
