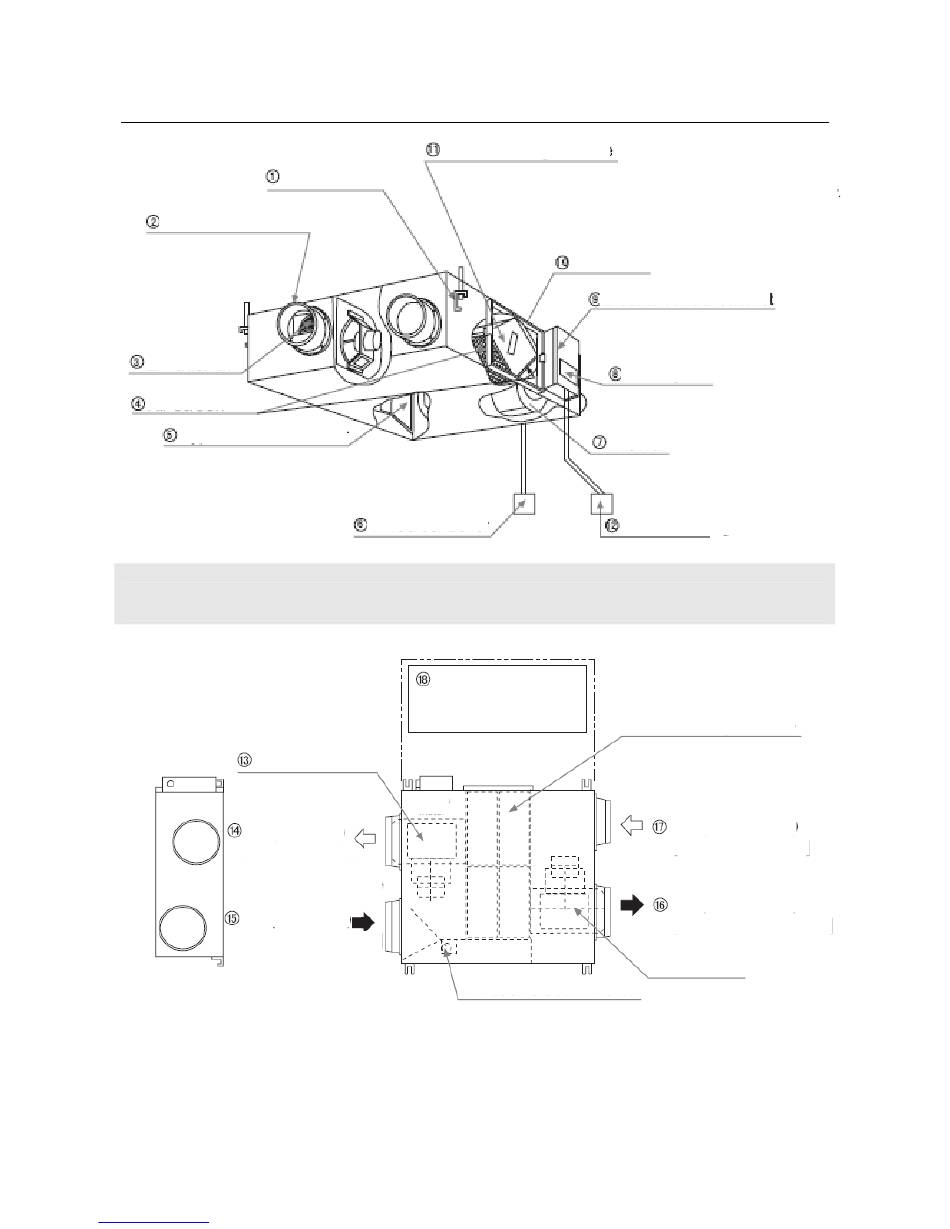

Parti e funzioni

Giunto a flangia tubo dell'aria
Ventola scarico
Filtro dell'aria
Commutatore di bypass
porta dell'aria
ATTENZIONE
La prima volta che si usa l'unità si può sentire un forte odore che è innocuo. L'odore sparirà con la
frequenza d'uso dell'unità.
Downloaded from www.Manualslib.com
Gancio di sollevamento
Telecomando cablato
Ventola presa d'aria
(spirale)
Uscita aria
[fornitura interna]
Lato interno
Aria di ritorno
[gas di scarico degli interni]
manuals search engine
Scambiatore di calore
Lo scambiatore di calore esegue lo scambio di calore
(temperatura e umidità) tra l'aria interna e quella esterna.
Avvicini l'aria esterna alle condizioni di quella interna prima di
farla fluire nelle stanze interne.
Coperchio di servizio
Porta di servizio: Facilita la
manutenzione del filtro
dell'aria, dello scambiatore di
calore e della scatola dei
comandi elettrici.
Motore
elettrico
Motore elettrico porta dell'aria
8
Scatola dei controlli elettrici
Piastrina
Ventola presa d'aria
Modulo di monitoraggio qualità dell'aria
Scambiatore di calore
Aria esterna
[aria fresca esterna]
Aria di scarico
[scarica l'aria all'esterno]
Ventola scarico
