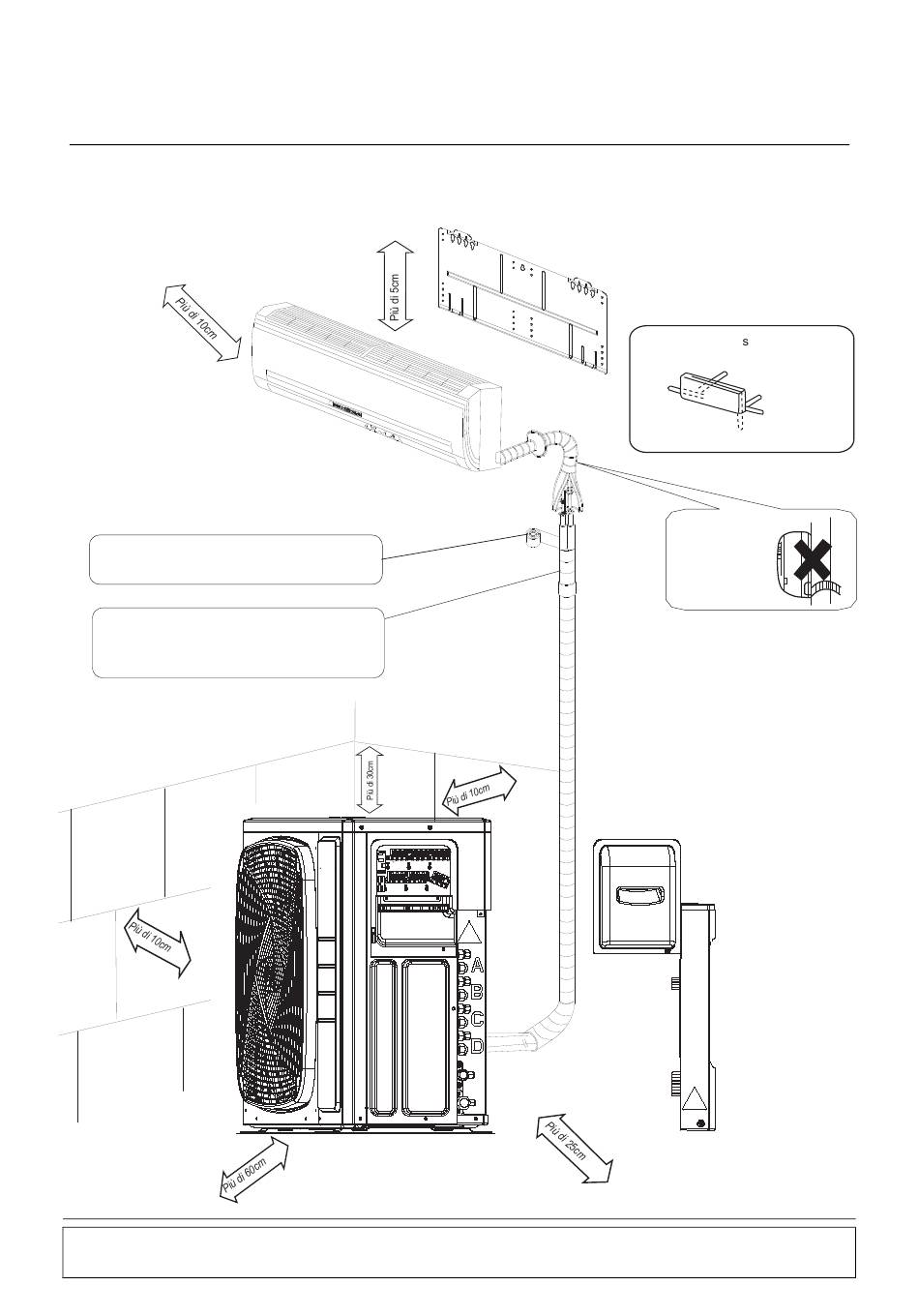

Schema di installazione dell'unità esterna/interna
Quando si esegue la sola posa delle tubazioni senza collegare l'unità interna con l'intento di aggiungere un'altra unità
interna in un momento successivo, evitare di collegare il tubo di diramazione integrato all'unità esterna. Evitare che
sporcizia o umidità penetrino dalle estremità del tubo di diramazione integrato.
Per l'installazione attenersi allo schema seguente:
Awolgere il tubo isolante con il nastro dal basso
verso l'alto
Tagliare il tubo termoisolante della giusta misura
e awolgerlo con il nastro. Attenzione: non lasciare
spazi vuoti(punti di fuoriuscita) nella linea di taglio
del tubo isolante.
Se esiste il rischio che l'unità cada o si ribalti, fissarla alle fondazioni con bulloni, cavi o altri dispositivi. Se la postazione
non è ben drenata, collocare l'unità su una base di montaggio piana (o piedistallo in plastica). Installare l'unità esterna in
piano (a livello). Se non lo si fa, possono verificarsi fuoriuscite o accumuli d'acqua.
B
A C
D E
20
Direzioni dei tubi
Postenore sinistro
Postenore destro
Sinistra
Destra
sotto
Attenzione al
sollevamento del
tubo di scarico
