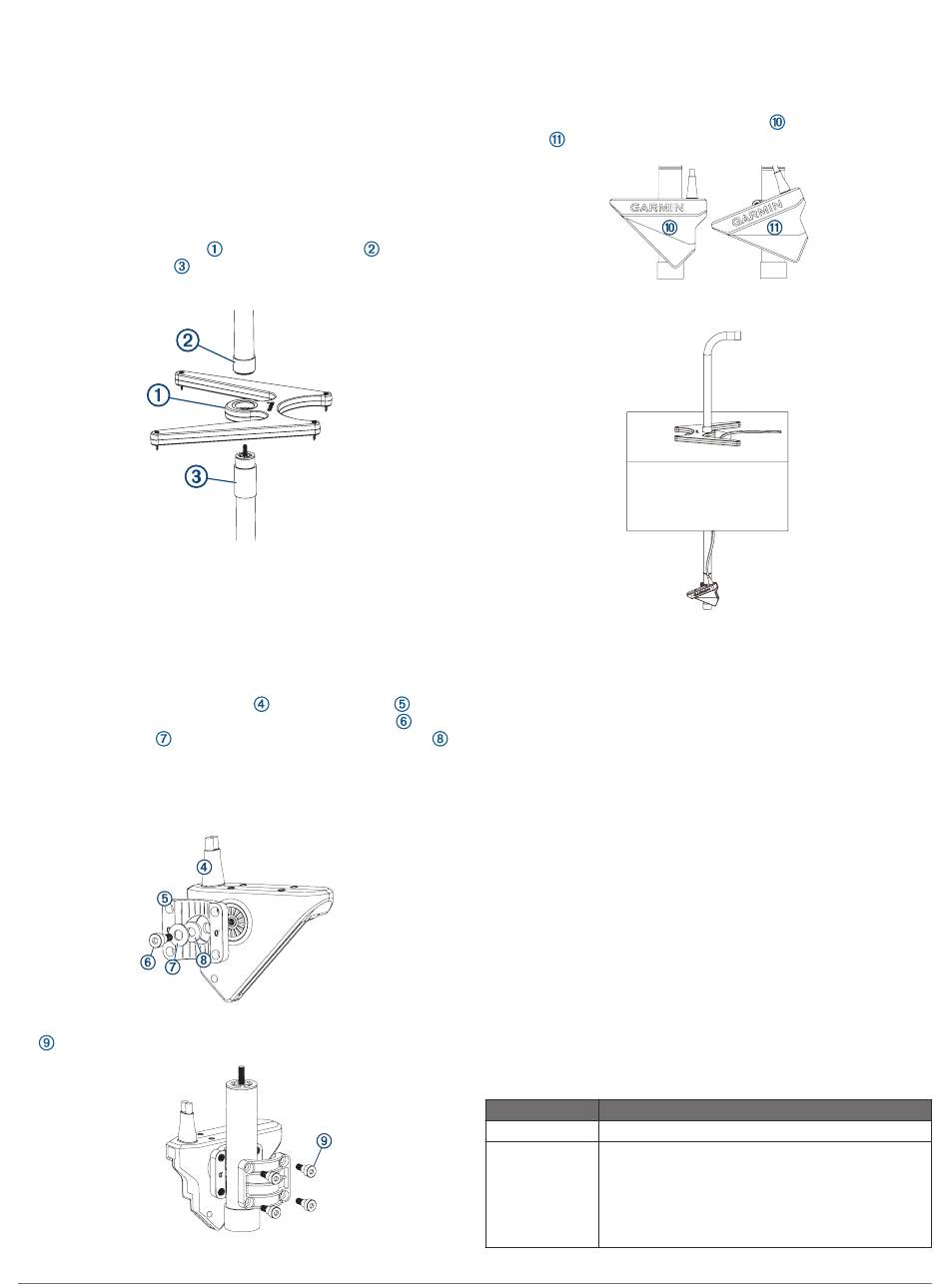

Garmin PANOPTIX LIVESCOPE Installationsanweisungen Seite 2

Zusammensetzen der Panoptix Halterung für
das Eisfischen
Sie benötigen einen Kreuzschlitzschraubendreher und den im
Lieferumfang enthaltenen 5-mm-Inbusschlüssel, um die
Halterung für das Eisfischen zusammenzusetzen und den
Geber zu befestigen.
1
Setzen Sie die Kreuzschlitzblechschrauben in die vier Ecken
der Basis der Halterung für das Eisfischen ein.
Die Schrauben stehen unter der Basis hervor, um der
Halterung auf dem Eis zusätzliche Stabilität zu verleihen.
2
Nehmen Sie den Griff und das oberen Stangenteil zur Hand.
3
Platzieren Sie die Basis
oberen Stangenteil , und schrauben Sie die Teile
zusammen.
4
Ermitteln Sie anhand der Dicke der Eisdecke, wie viele der
drei mittleren Stangenteile Sie benötigen.
TIPP: Für eine optimale Leistung muss sich die Oberseite
des Gebers unter der Unterseite des Eises befinden.
5 Schrauben Sie die erforderlichen Teile zusammen, wobei
sich das kürzeste Teil unten an der Stange befinden muss.
6
Verwenden Sie den im Lieferumfang enthaltenen
Inbusschlüssel, um den Geber
befestigen. Verwenden Sie dazu die Passschraube
Unterlegscheibe und die Unterlegscheibe aus Gummi
HINWEIS: Sie müssen die Passschraube fest anziehen, um
den Geber an der Halterung zu befestigen. Für die
Passschraube wird ein Drehmoment von 3,4 Nm (2,5 lb-ft)
empfohlen.
7
Verwenden Sie den Inbusschlüssel und die M6-Schrauben
, um die zwei Halterungsteile an der Stange zu befestigen.
2
zwischen dem Griff und dem
an der Halterung
8
Befestigen Sie das Geberkabel mit den Klettverschluss-
Bändern an der Stange.
9 Positionieren Sie den Geber entsprechend dem gewünschten
Betrachtungswinkel.
TIPP: Drehen Sie die Halterung um eine Stufe, um die
Ausrichtung von der Sicht nach vorne
unten zu ändern.
10
Setzen Sie die Halterungsbasis um das Loch im Eis.
11 Drehen Sie am Griff, um das Abtastungsgebiet des Gebers
einzustellen.
Effektive Reichweite nach vorne und unten
zu
HINWEIS: Wasserbedingungen und Grundbeschaffenheit
, die
wirken sich auf die Leistung des Gebers bezüglich Tiefe und
.
Reichweite aus. Lassen Sie Vorsicht walten, und beachten Sie
die Wassertiefe und die Reichweite. Dies gilt insbesondere
dann, wenn das Gerät im manuellen Modus für die Reichweite
oder die Tiefe betrieben wird.
Im Modus für LiveVü forward entspricht die Reichweite des
Gebers nach vorne etwa fünf bis acht Mal der Tiefe des
Wassers. In 3 m (10 Fuß) tiefem Wasser beträgt die effektive
Reichweite nach vorne beispielsweise 15 bis 24 m (50 bis
80 Fuß). Wasserbedingungen und Grundbeschaffenheit wirken
sich auf die tatsächliche Reichweite aus.
Im Modus für LiveVü down entspricht die Reichweite nach
vorne/hinten der Tiefe des Wassers. In 10 m (33 Fuß) tiefem
Wasser wird auf dem Display beispielsweise ein Bereich von
5 m (16 Fuß) vor und 5 m (16 Fuß) hinter dem Geber angezeigt.
In tieferem Wasser ist die Reichweite nach vorne und nach
hinten größer.
Technische Daten
Technische Daten: Bundle für das Eisfischen
Angabe
Batterietyp
Batterie-Laufzeit Bis zu 7 Stunden
Werte
Versiegelter Bleiakku, 12 Ah
HINWEIS: Die tatsächliche Batterie-Laufzeit einer
voll aufgeladenen Batterie kann je nach verwen-
detem Gerät, Beleuchtungshelligkeit, Betriebs- und
Aufbewahrungstemperatur sowie Alter der Batterie
und Wassertiefe unterschiedlich sein.
zur Sicht nach
