Montage An Stele; Elektrischer Anschluss - Heidelberg Wallbox Energy Control Montageanleitung

1.7

Montage an Stele

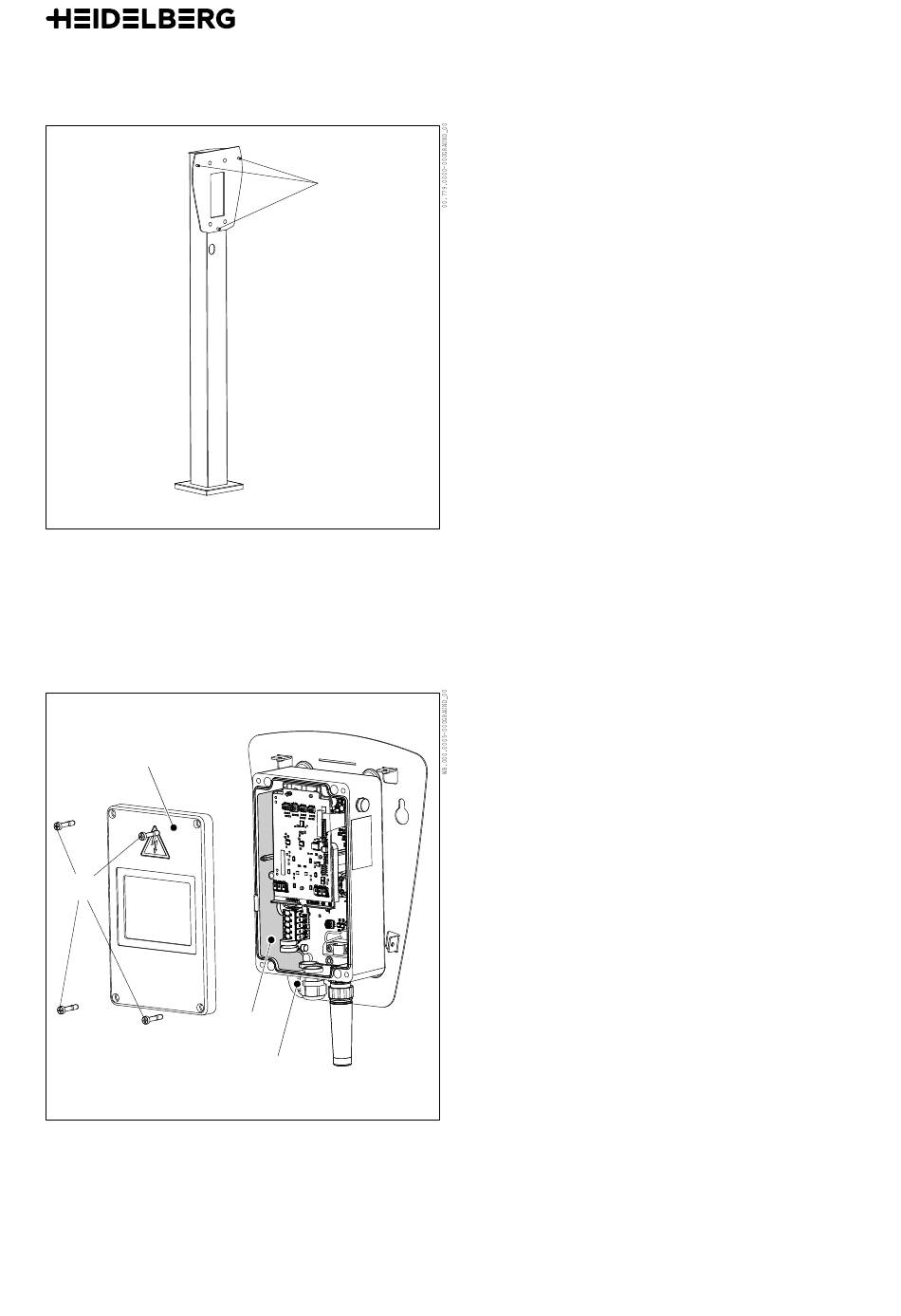

Abb. 3 Stele mit drei Anschraubpunkten
1.8

Elektrischer Anschluss

2
1
Abb. 4 Wallbox Energy Control, geöffnetes Elektro‐
nikgehäuse
00.999.3039/
1
4
3
1. Anschraubplatte der Wallbox (Abb. /1) in die drei
Stehbolzen der Stele (Abb. 3/1) einhängen.
2. Die drei Muttern (Beipack Stele) auf die Stehbol‐
zen (Abb. 3/1) aufschrauben und festziehen
(12 Nm).
Voraussetzungen
Die Wallbox kann einphasig 1 AC 230 V oder dreipha‐
sig 3 AC 400 V angeschlossen werden.
1. Die vier Schrauben (Abb. 4/1) lösen und den De‐
ckel des Elektronikgehäuses (Abb. 4/2) abneh‐
men.
2. Die Kabelverschraubung ESKV25 (Beipackzu‐
behör) mit dem dazugehörigen Dichtring
EADR25 (Beipackzubehör) in das Elektronikge‐
häuse einschrauben (Abb. 4/3) und festziehen
(8 Nm).
3. Die elektrische Zuleitung maximal 13 cm abman‐
teln.
4. Die Einzeladern ca. 11 ... 13 mm abisolieren.
5. Die Hinweise auf dem Aufkleber (Abb. 4/4) be‐
achten und danach den Aufkleber an der Kabel‐
einführung durchstoßen.
6. Die Anschlussleitung in die Kabelverschraubung
einführen.
7. Die Hutmutter der Kabelverschraubung festzie‐
hen (4 Nm).
