Inhaltszusammenfassung für HEIDELBERG Energy Control

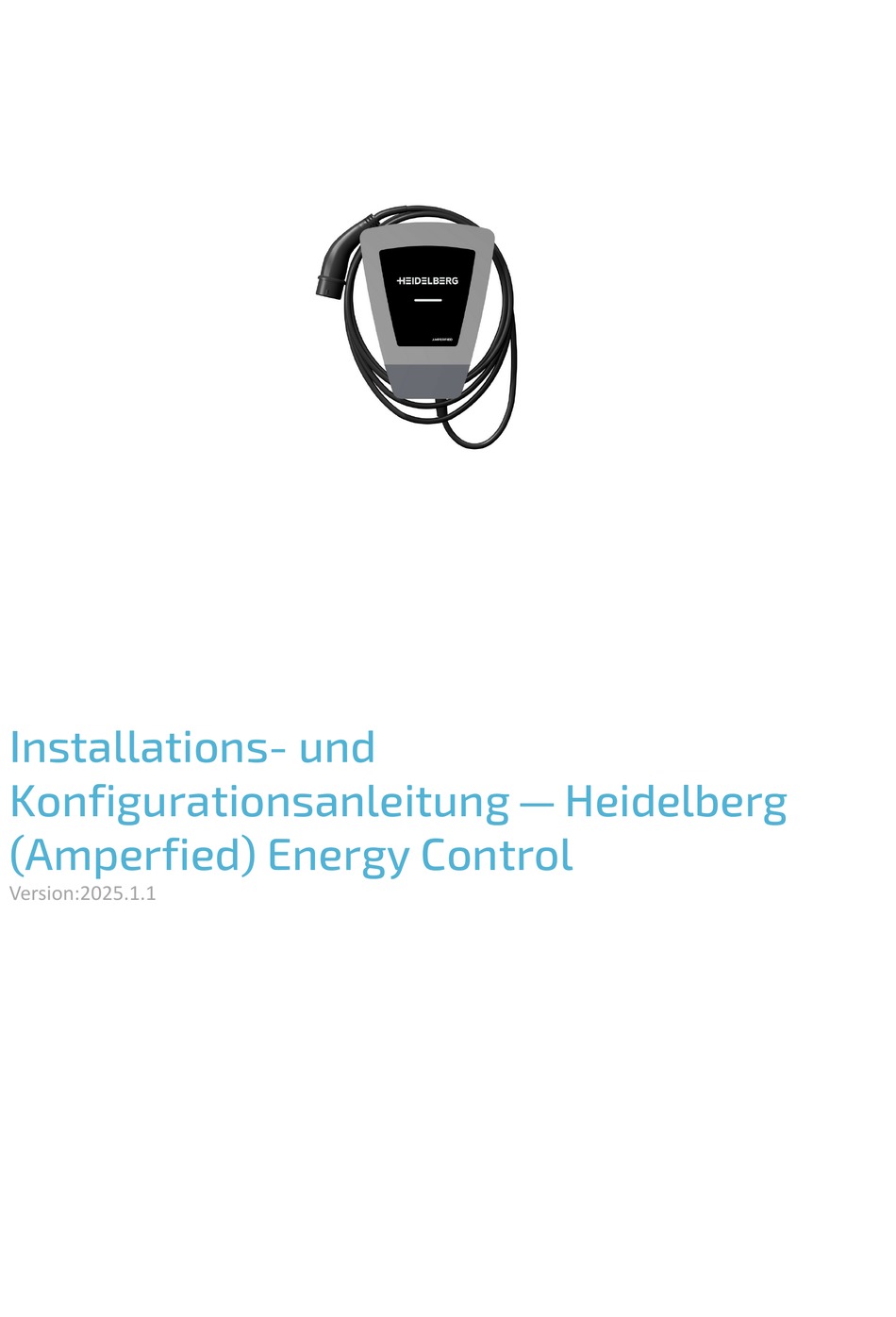

- Seite 1 Installations- und Konfigurationsanleitung — Heidelberg (Amperfied) Energy Control Version:2025.1.1...
- Seite 2 5.1. Abbildungsverzeichnis .............. Installations- und Konfigurationsanleitung — Heidelberg (Amperfied) Energy Control 1 / 15...
- Seite 3 FENECON GmbH. Subject to changes and printing errors! Abbildungen mit freundlicher Genehmigung der Firma Heidelberg (Amperfied) GmbH. 1.2. Qualification of the installing electrician A qualified electrician is a person who has the necessary experience and training: •...
- Seite 4 Lieferumfang auf Beschädigungen. Sollte etwas fehlen oder beschädigt sein, wenden Sie sich bitte sofort an den Lieferanten. Folgende Komponenten sind in der Lieferung enthalten: • Heidelberg Energy Control • Betriebs- und Installationsanleitung — Heidelberg Energy Control • Zusätzlich: 2-Draht-Bus für Modbus RTU (RS485) 2.2. Prerequisites Für den Einsatz der Ladestation ist erforderlich:...
- Seite 5 3. Commissioning 3. Commissioning Zur Installation der Heidelberg (Amperfied) Energy Control Ladestation folgen Sie bitte den Anweisungen in der Betriebsanleitung — Heidelberg (Amperfied) Energy Control This quick guide refers to the original user manuals. It serves as an installation aid for qualified electricians in the area of communication interfaces, but is not a substitute for studying the user manuals.
- Seite 6 3.1. Modbus-Anschluss (RS485) 3.1. Modbus-Anschluss (RS485) Bitte beachten Sie, dass die Heidelberg (Amperfied) Energy Control über Modbus RTU (RS485) angeschlossen wird. Um eine Netzwerkverbindung über Modbus RTU (RS485) herzustellen, folgen Sie bitten den nachstehenden Schritten. 1. Schließen Sie den RS485-Bus als 2-Draht Ausführung (half-duplex) an den Input A | B auf der rechten Seite an.
- Seite 7 Table 2. Anschluss an der FEMS-Box Wenn mehrere Heidelberg Energy Control verbaut werden sollen, dann können diese kommunikativ in Reihe geschaltet werden. Hierfür kann vom ersten Heidelberg Energy Control auf den Zweiten usw. weitergebrückt werden. Die Modbus-Adresse muss aufsteigend eingestellt werden.
- Seite 8 3.1. Modbus-Anschluss (RS485) Betriebsanleitung — Heidelberg (Amperfied) Energy Control Installations- und Konfigurationsanleitung — Heidelberg (Amperfied) Energy Control 7 / 15 Version:2025.1.1...
- Seite 9 Über die Mikroschalter Reihe S5 kann eine Ladesäulensteuerfunktion aktiviert werden. In der Werkseinstellung befinden sich alle DIP-Schalter auf "OFF". Bitte überprüfen Sie, ob der DIP-Schalter S5/4 auf "OFF" gestellt ist. Über diesen wird die Heidelberg Energy Control von "Follower" auf "Leader" geschaltet.
- Seite 10 3.2. Konfiguration der DIP-Schalter Figure 4. Einstellung der Mikroschalter Reihe S5 Figure 5. Konfiguration der Mikroschalter Reihe S5 Installations- und Konfigurationsanleitung — Heidelberg (Amperfied) Energy Control 9 / 15 Version:2025.1.1...
- Seite 11 S4/3 S4/4 Table 4. Konfiguration der Bus-ID In dem nachstehenden Anwendungsfall gehen wir von 1 x Heidelberg Energy Control aus. Dieser vergeben wir über die Mikroschalter Reiher S4 die Bus-ID "1". 10 / 15 Installations- und Konfigurationsanleitung — Heidelberg (Amperfied) Energy Control...
- Seite 12 3.3. Einstellen der Bus-ID Figure 6. Einstellung Bus-ID auf "1" Figure 7. Beispiel Konfiguration Bus-ID auf "1" Bitte notieren Sie sich die Bus-ID Ihrer Heidelberg Energy Control, diese wird bei der Installation Ihrer FEMS App Heidelberg lesend abgefragt. In der FEMS App Heidelberg lesend wird die Bus-ID als Modbus-Unit_ID bezeichnet.
- Seite 13 Figure 9. Setting the amperage Zahl am Drehschalter S1 maximale Stromstärke 6 A (Voreinstellung, Auslieferzustand) 10 A 12 A 14 A 5 … 9 16 A Table 5. Konfiguration maximale Stromstärke 12 / 15 Installations- und Konfigurationsanleitung — Heidelberg (Amperfied) Energy Control Version:2025.1.1...
- Seite 14 3.3.2. Weitere DIP-Schalter Alle weiteren Mikroschalter haben jedoch in Verbindung mit dem FEMS keine Funktion. Daher bleiben diese nach der Inbetriebnahme auf der Schalterstellung "OFF". Die Konfiguration ist hiermit abgeschlossen. Installations- und Konfigurationsanleitung — Heidelberg (Amperfied) Energy Control 13 / 15 Version:2025.1.1...
- Seite 15 4. Contact 4. Contact For support, please contact: FENECON GmbH Gewerbepark 6 94547 Iggensbach Telefon — Service: 0991-648800-33 E-Mail — Service: service@fenecon.de 14 / 15 Installations- und Konfigurationsanleitung — Heidelberg (Amperfied) Energy Control Version:2025.1.1...
- Seite 16 Einstellung der Mikroschalter Reihe S5 Figure 5. Konfiguration der Mikroschalter Reihe S5 Figure 6. Einstellung Bus-ID auf "1" Figure 7. Beispiel Konfiguration Bus-ID auf "1" Figure 8. Anschlussübersicht Figure 9. Setting the amperage Installations- und Konfigurationsanleitung — Heidelberg (Amperfied) Energy Control 15 / 15 Version:2025.1.1...
