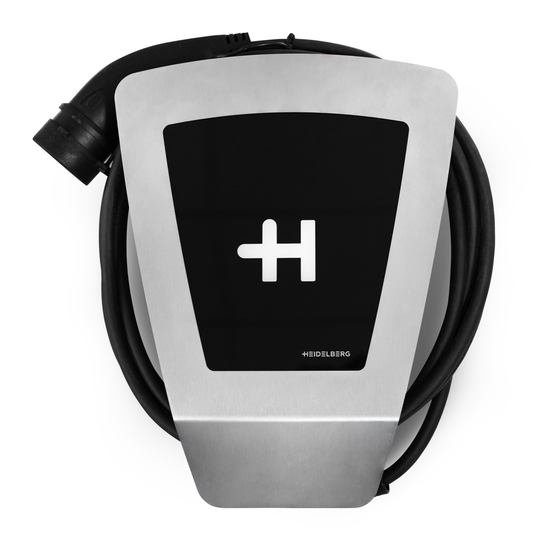

Heidelberg Wallbox Energy Control
Montageanleitung
00.999.3039/

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für HEIDELBERG Wallbox Energy Control

  • Seite 1 Heidelberg Wallbox Energy Control Montageanleitung 00.999.3039/...
  • Seite 2: Inhaltsverzeichnis

    Hauptkapitelübersicht Montageanleitung Montageanleitung ......................... A.1.1 Montageanleitung Wallbox Energy Control ................A.1.1 Sicherheit ........................A.1.1 Voraussetzungen ......................A.1.1 Checkliste ........................A.1.1 Lieferumfang/Beipackzubehör ..................A.1.1 Technische Daten ......................A.1.2 Montage an Wand ......................A.1.2 Montage an Stele ......................A.1.5 Elektrischer Anschluss ....................
  • Seite 3: Montageanleitung Wallbox Energy Control

    Montageanleitung Montageanleitung Wallbox Energy Control Sicherheit Lesen Sie vor Montage und Inbetriebnahme der Wall‐ box die beigelegten Sicherheitshinweise sorgfältig durch. Voraussetzungen ● Die Wallbox darf nur in vertikal montierter Form betrieben werden. ● Die Wallbox sollte nach Möglichkeit vor direktem Regen geschützt montiert werden, um z.
  • Seite 4: Technische Daten

    Montageanleitung ● Kabelverschraubung ESKV25 (Kabeleinführung für Spannungsversorgung), ● Dichtring EADR25 für Kabelverschraubung ESKV25. Beutel 2: ● Kabelverschraubung ESKV25 (Kabeleinführung für optionale externe Sperreinrichtung und optio‐ nalen RS485-Bus), ● Dichtring EADR25 für Kabelverschraubung ESKV25, ● Mehrfachdichtung für Kabelverschraubung ESKV25, ● 2 Blindstopfen BS7 für Mehrfachdichtung. Technische Daten Benennung Technische Angaben...
  • Seite 5 Montageanleitung 210mm 105mm Abb. 1 Bohrplan der Wallbox Energy Control Voraussetzungen Empfohlene Anbauhöhe vom Boden aus gemessen 1,00 m -1,10 m bis untere Bohrung. Die Wallbox muss nach Montage mit mindestens 16 kg belastbar sein. A.1.3 00.999.3039/...
  • Seite 6 Bestandteil der Lie‐ ferung. Anschraubplatte (Abb. 2/1) der Wallbox in die zwei Befestigungsschrauben einhängen (Lang‐ löcher Abb. 2/2). Die dritte Befestigungsschraube in die untere Bohrung einschrauben. Die drei Befestigungsschrauben festziehen (12 Nm). Abb. 2 Wallbox Energy Control, Anschraubplatte A.1.4 00.999.3039/...
  • Seite 7: Montage An Stele

    Die Hinweise auf dem Aufkleber (Abb. 4/4) be‐ achten und danach den Aufkleber an der Kabel‐ einführung durchstoßen. Die Anschlussleitung in die Kabelverschraubung einführen. Die Hutmutter der Kabelverschraubung festzie‐ hen (4 Nm). Abb. 4 Wallbox Energy Control, geöffnetes Elektro‐ nikgehäuse A.1.5 00.999.3039/...
  • Seite 8 Montageanleitung Vorsicht - Klemmenreihenfolge beach‐ ten. Achten Sie beim Anklemmen der An‐ schlussleitung auf die Reihenfolge der Klemmen. PE, L3, L2, L1, N. Ein Verpolen der elektrischen An‐ schlussleitungen zerstört die Elektronik der Wallbox! Die Einzeladern der Zuleitung laut Kennzeich‐ nung (Abb.
  • Seite 9 Montageanleitung Grundstellung der Mikroschalter Die Grundstellungen der Mikroschalter dürfen für Wallboxen im Einzelbetrieb nicht verändert werden. Die Mikroschalter werden nur beim Einsatz im Last-/ Energiemanagement konfiguriert. In der nebenstehenden Abbildung ist die Grundstel‐ lung der Mikroschalter ersichtlich. Ausnahme: S5/1, Einstellung der Frontbeleuchtung Mithilfe des Mikroschalters S5/1 (Abb.
  • Seite 10 Betreiben einer oder mehrerer Wallbox/en mit unterschiedlicher Energiezufuhr z. B. Solarener‐ gie, normales Stromnetz, ... Weitere Informationen finden Sie online, in den Anlei‐ tungen "Wallbox Energy Control, Lokales Lastma‐ nagement und Externes Lastmanagement": https://wallbox.heidelberg.com/ Falls die Wallbox im Last-/Energiemanagement be‐...
  • Seite 11: Erstinbetriebnahme

    Montageanleitung Erstinbetriebnahme Frontbeleuchtung Typenschild Abb. 9 Wallbox Energy Control Stellen Sie die Stromversorgung für die Wallbox her. Sobald Wallbox am Stromnetz angeschlossen ist, leuchtet die Frontbeleuchtung 5 Minuten lang und er‐ lischt dann. Verbinden Sie das Ladekabel mit dem Fahrzeug.
  • Seite 12: Kontaktadresse/Ansprechpartner

    Frontbeleuchtung) ist in der Bedienungsanleitung der Wallbox be‐ schrieben. 1.10 Kontaktadresse/Ansprechpartner Hotline: +49 6222 82-2266 E-Mail: Wallbox@heidelberg.com Kontaktsprache: Deutsch und Englisch. Website: https://wallbox.heidelberg.com/ 1.11 Umwelt Dieses Gerät dient zur Ladung elektrisch betriebener Fahrzeuge und unterliegt der entsprechenden EU- Richtlinie 2012/19/EU über Elektro- und Elektronik-...
