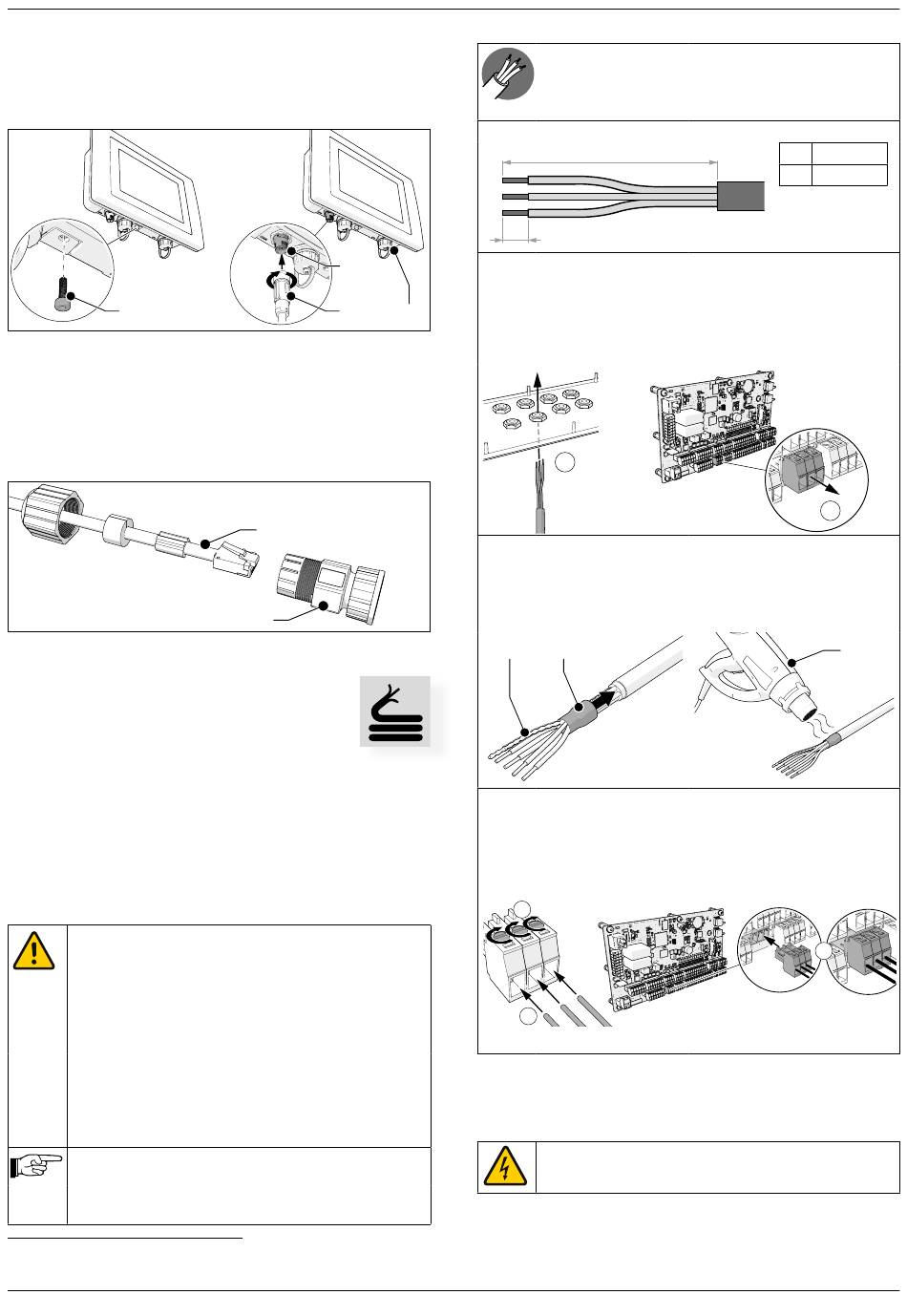

Abb. 4.7
• HMI mit der Sicherungsschraube (A) befestigen.
• HMI-Kabel (C) am CAN-Steckanschluss (B) anschließen und
festziehen.
A
Abb. 4.7 Sicherungsschraube und HMI-Kabel
Optional:
Abb. 4.8
• Den mitgelieferten Ethernet-Feldstecker (B) am
Ethernetkabel (A) anschließen.
• Staubschutzkappe (siehe Abb. 4.7D) entfernen und das
Ethernetkabel am entsprechenden LAN-Port anschließen.
Abb. 4.8 Ethernet-Feldstecker
4.4

Elektrischer Anschluss

Dieser Abschnitt beschreibt den elektrischen
Anschluss aller erforderlichen und optionalen
Komponenten an den Panel.
Je nach spezifischer Konfiguration des Filtersystems bleiben
einige Anschlüsse der im Panel befindlichen Leiterplatte
unbelegt. Die Leiterplatte ist mit abnehmbaren
Schraubklemmenblöcken („Steckverbinder") ausgestattet.
Tabelle I auf Seite 22 bietet eine Übersicht über die
benötigten und optionellen Kabel
Systems.
WARNUNG!
- Übermäßige Kabellängen kürzen. Aufgespulte oder
gebündelte Kabel können elektromagnetische
Störungen verursachen.
- Auf einen korrekten Anschluss der Verkabelung
achten! Eine falsche Verdrahtung kann dauerhaft
die Leiterplatte beschädigen.
- Kabel mit Kabelverschraubungen in den Panel
einführen.
- Nicht benutzte Kabelverschraubungen mit
Blindstopfen verschließen, um eine Verschmutzung
des Panels zu vermeiden.
- Siehe für alle Anschlüsse auch den separat
gelieferten Elektroschaltplan.
- Tabelle II auf Seite 22 bietet eine Spezifikation
der Digitaleingänge (hoch/niedrig).
17. Empfohlene Kabelspezifikationen; Kabel mit einem max. Durchmesser von
1,5 mm² verwenden
0000112606/010720/A ControlPro
B
C
A
B
für die Installation des
17
Allgemeine Hinweisen zum Anschluss eines
Kabels an einen Steckverbinder (wenn nicht
anders angegeben)
Kabel abmanteln und abisolieren:
B
• (1) Kabel durch eine Kabelverschraubung (M16) in den
Panel einführen.
• (2) Vorsichtig den Steckverbinder von der Leiterplatte
D
entfernen. Steckverbinder dabei in horizontaler Richtung
ziehen.
• Kabel auf korrekte Länge ablängen und Adern abisolieren.
1
Nur für abgeschirmte Kabel:
• Beilitze (A) und Kabelmantel (B) mit Schrumpfschlauch
überziehen.
• Mit einer Heißluftpistole (C) den Schrumpfschlauch
4
einschrumpfen.
A B
A B
3
Alle Kabel:
• (3) Adern in den Steckverbinder einführen.
• (4) Schrauben festziehen.
• (5) Steckverbinder wieder an der Leiterplatte
anschließen.
• Kabelverschraubung festziehen.
4
3
Abnehmbarer Schraubklemmenblock („Steckverbinder")
4.4.1 Stromversorgungskabel (Kabel #5)
Zur Montage des Stromversorgungskabel wie folgt vorgehen.
VORSICHT!
Hochspannungsanschluss
A
1
A
50 mm
B 6 mm
2
C
C
5
2
5
7
