PLYMOVENT CONTROLPRO Installationsanleitung Seite 7

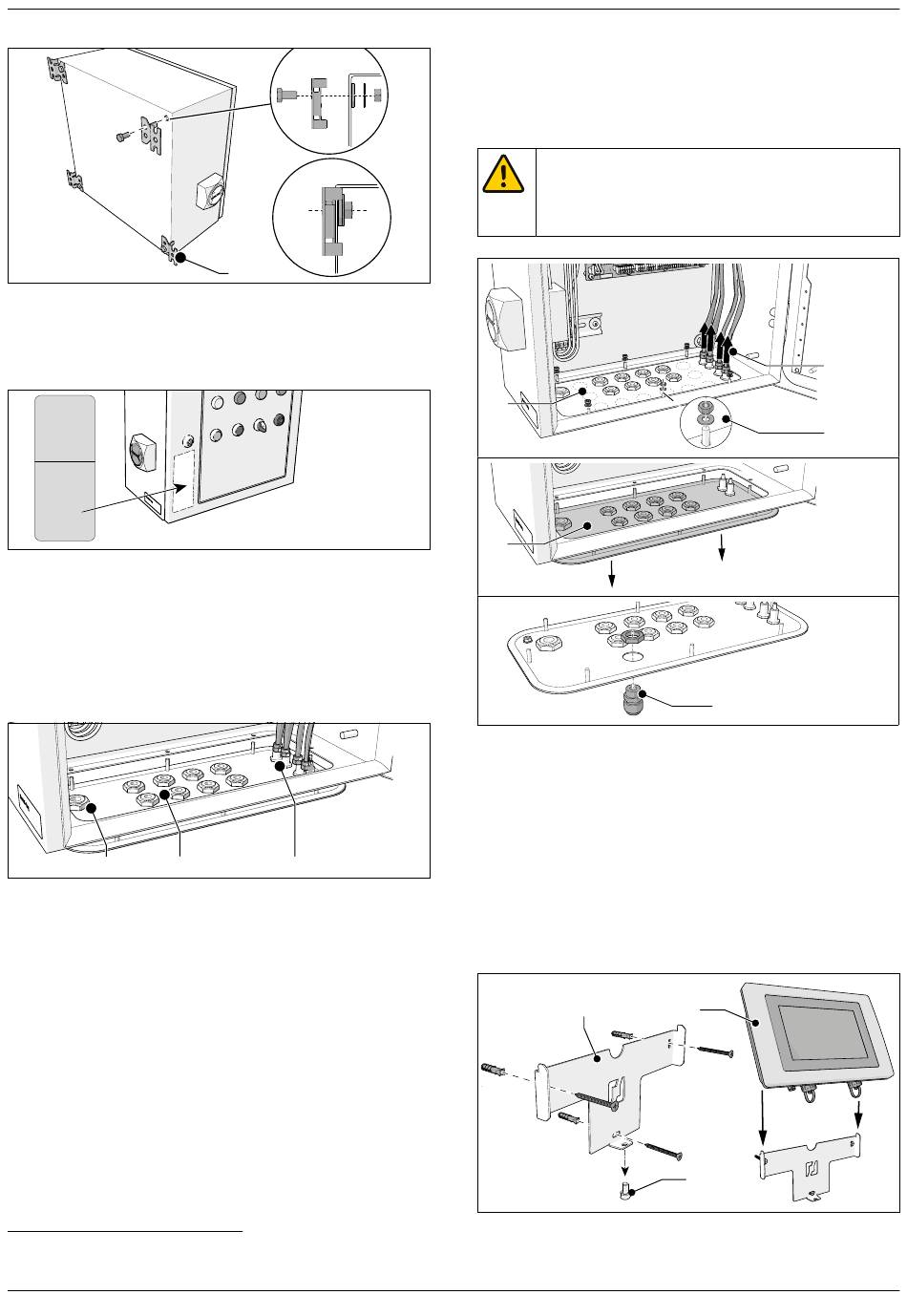

Abb. 4.2 Montage des Panels
Abb. 4.3
Nur für Nordamerika:
• Um UL-Norm 508A zu erfüllen, den entsprechenden
Aufkleber am Panel anbringen.
WARNING
Maintenance on Industrial Control
Panels shall only be performed by
trained, qualified, skilled and
authorized electricians, using
appropriate safe electrical work
practices including personal protective
equipment, approved tools, procedures
and accurate drawings of the panels
involved.
CAUTION
Risk of Electric shock
Disconnect Switch may be required to
de-energize before servicing.
AVERTISSEMENT
L'entretien des armoires industrielles
de contrôle doit être effectué
uniquement par des personnes
qualifiées, expertes et autorisés en ce
sens utilisant des méthodes de travail
appropriées et sécurisées, y compris
les équipements de protection
individuelle, les outils, les procédures
approuvées et schémas électrique des
armoires en question.
ATTENTION
Risque de tension électrique
Il pourrait être nécessaire d'installer
un interrupteur principal pour mettre
hors-tension la machine avant
d'entreprendre les travaux d'entretien.
Abb. 4.3 UL-Konformitätsaufkleber
Das Bodenblech umfaßt folgende Kabelverschraubungen und
Konnektors:
Abb. 4.4
A Metall-Kabelverschraubung M20 für das
Stromversorgungskabel
B Universelle Kabelverschraubungen M16 (8)
C Schottverbinder (4) für die Druckrohre
A B
Abb. 4.4 Bodenblech
Tabelle I auf Seite 22 bietet eine Übersicht über die
benötigten und optionellen Kabel für die Installation des
Systems.
• Die Auswahl von Anzahl und Typ der erforderlichen Kabel
erfolgt nach den gewählten Optionen und dem
Steuerungssystem.
Bei über 8 Kabeln (ausschließlich Stromversorgungskabel) sind
zusätzliche Kabelverschraubungen erforderlich. Gehen Sie in
dem Fall wie folgt vor.
Abb. 4.5
• Pneumatikschläuche (B) in der Innenseite des Panels von
den Schottverbindern lösen.
• Bodenblech lösen und entfernen (C+D).
• Die erforderliche Anzahl an vorgestanzte
Kabeleinführungen herausbrechen
15. Ventilatordruck + und – | Filterdruck + und –
16. Max. 10
0000112606/010720/A ControlPro
B (4x)
A (4x)
15
C
(A).
16
• Die zusätzlichen M16er-Kabelverschraubungen (E) in das
Bodenblech einsetzen und festziehen.
• Bodenblech wieder installieren.
• Die Pneumatikschläuche an den Schottverbindern
anschließen.
WARNUNG!
Um zusätzliche Kabelverschraubungen einzusetzen,
das Bodenblech unbedingt entfernen, um eine
Beschädigung der Innenkomponenten des Panels zu
vermeiden.
A
A
A
D
D
D
Abb. 4.5 Zusätzliche Kabelverschraubungen (optional)
4.3.2 ControlPro/HMI
Zur Montage des HMI wie folgt vorgehen.
Abb. 4.6
• Sicherungsschraube (C) und das HMI (B) von der Halterung
(A) lösen.
• Die Halterung an der Wand installieren. Dabei alle drei
Befestigungspunkte verwenden und Halterung gerade
ausrichten.
• HMI auf die Halterung aufsetzen.
A
Abb. 4.6 Montage des HMI
B (4x)
B (4x)
C (6x)
C (6x)
B (4x)
C (6x)
E
E
E
B
C
B
C
B
C
B
C
6
