1.6

Umgebungsbedingungen

1.6.1 ControlPro/Panel
Betriebstemperatur:
- mind.
- Nenntemp.
- max.
Max. rel. Luftfeuchtigkeit
Für Außeneinsatz geeignet
1.6.2 ControlPro/HMI
Betriebstemperatur:
- mind.
- Nenntemp.
- max.
Max. rel. Luftfeuchtigkeit
Für Außeneinsatz geeignet
1.6.3 Control/SlaveBoard
Es gelten die für das MDB- bzw. SCS-Filtersystem
anwendbaren Umgebungsbedingungen.
2

PRODUKTBESCHREIBUNG

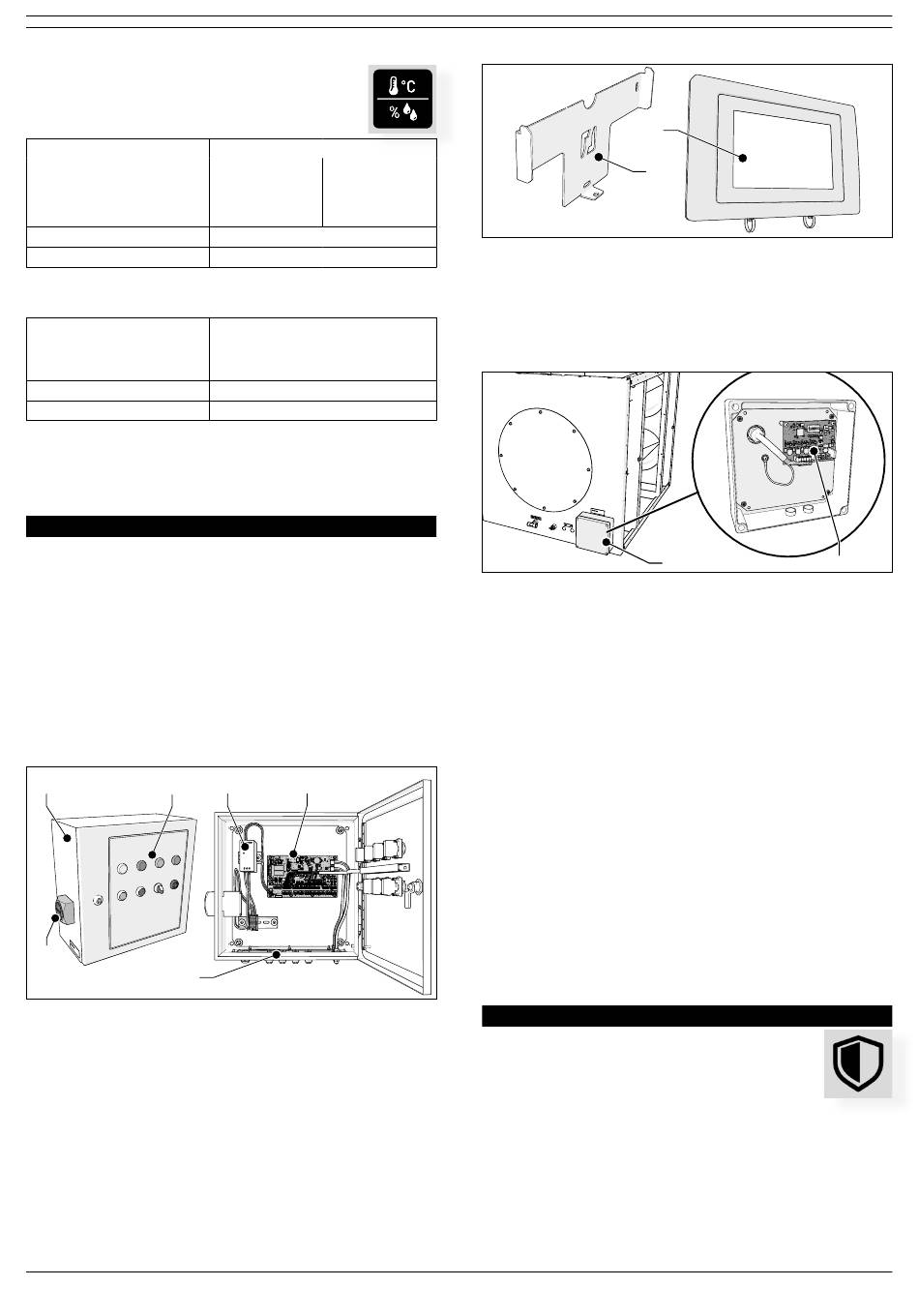

2.1 Komponenten
Das Produkt umfasst folgende Hauptkomponenten:
2.1.1 ControlPro/Panel
Abb. 2.1
A Gehäuse
B Bedienfeld
C Hauptschalter
D Stromversorgung
E Leiterplatte (Master-Karte)
F Bodenblech mit Kabelverschraubungen
A B
C
F
Abb. 2.1 Hauptbestandteile und -Elemente Panel
2.1.2 ControlPro/HMI
Abb. 2.2
A Touchscreen
B Befestigungshalter
0000112606/010720/A ControlPro
Drucksensoren:
intern: extern:
0 °C -20 °C
+20 °C +20 °C
+50 °C +50 °C
80 %
ja
0 °C
+20 °C
+50 °C
80 %
nein
D E
A
B
Abb. 2.2 Hauptkomponenten HMI
2.1.3 Control/SlaveBoard
Abb. 2.3
A Gehäuse
B Leiterplatte (Slave-Karte)
Abb. 2.3 Hauptbestandteile und -Elemente SlaveBoard
2.1.4 Anschlusskabel
Kabelsatz für den Anschluss des Panels an das HMI und das/
die SlaveBoard(s).
2.2 Arbeitsweise
Das ControlPro ist eine intelligente Steuerungsplattform für die
Ansteuerung eines MDB- bzw. SCS-Filtersystems mitsamt
Absaugventilator. Sie umfasst ein umfassendes Paket an
Funktionalitäten für die Überwachung und Ansteuerung des
RamAir™-Impulsverstärkers (Filterreinigungssystem) inkl. des
dafür erforderlichen Luftstroms und der Ventilatordrehzahl.
Über das benutzerfreundliche HMI (Mensch-Maschine-
Schnittstelle / Benützeroberfläche) können Sie alle
erforderlichen Parameter programmieren. Das HMI bietet zu
jeder Zeit einen klaren Einblick in den Systemstatus und die
Systemleistung.
Das an ein Netzwerk angeschlossenen ControlPro kann auch
einen Fernzugriff ermöglichen.
Abb. 1.1 und Abb. 1.2 verdeutlichen den Anschluss der
ControlPro-Komponenten an das Filtersystem und an den
Absaugventilator.
3

SICHERHEITSVORSCHRIFTEN

Allgemeines

ControlPro wird als Bestandteil der Filtersysteme
MDB bzw. SCS von Plymovent geliefert. Die in den
entsprechenden Anleitungen enthaltenen
Sicherheitsanweisungen treffen ebenfalls auf ControlPro zu.
A B
