Grüne LED | VENTILATOR EIN
- LED aus: Ventilator ist aus
- LED blinkt: Ventilator läuft nach
- LED ein: Ventilator dreht
C
Gelbe LED | WARNUNG
- LED aus: kein Problem
- LED ein
: für die Ursache des Warnhinweises siehe das
41
HMI
D Rote LED | ALARM
- LED aus: kein Problem
- LED ein
: für die Ursache des Alarmhinweises siehe das
42
HMI
E
Hauptschalter
F
Grüne Taste | VENTILATOR EIN/AUS
G Schwarze Taste | FILTERREINIGUNG
- um einen zusätzlichen Filterreinigungszyklus zu aktivieren
- um den Summer zu unterdrücken (Taste drücken und 5 s
gedrückt halten)
H Drehschalter 0-1 | SERVICE-MODUS
- 0: Normalbetrieb
- I: um das HMI-Touchscreen für Servicezwecke zu
verriegeln
I
Summer | akustisches Signal
- zusammen mit dem ALARMSIGNAL (D)
- in einigen Fällen: zusammen mit dem WARNSIGNAL (C)
E

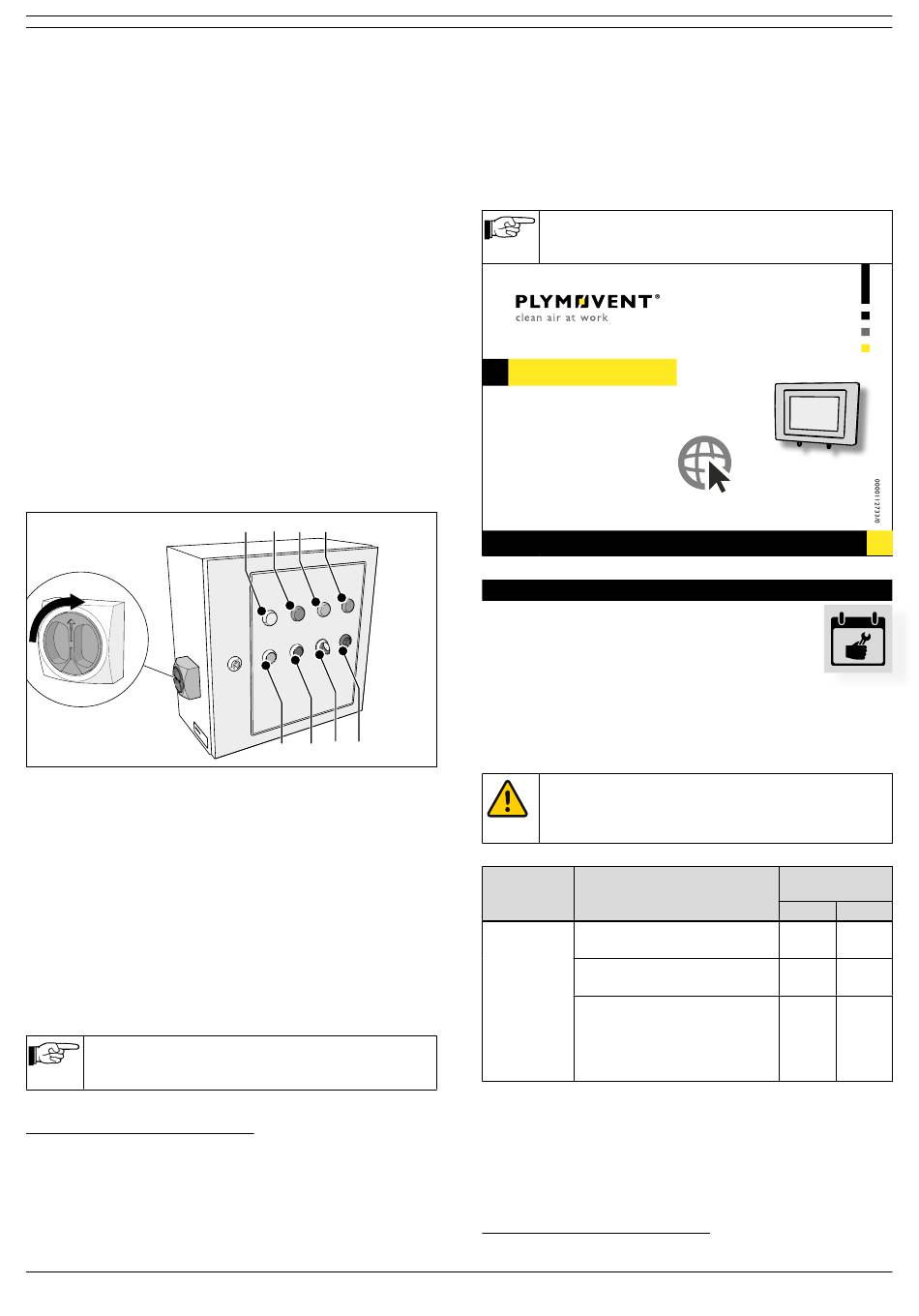

Abb. 6.1
Bedienfeld
6.2
Betrieb
6.2.1
Panel
Je nach spezifischer Konfiguration und den über das HMI
vorgenommenen Systemeinstellungen kann der Ventilator und
das Reinigungssystem manuell gestartet oder das gesamte
System vollautomatisch betrieben werden.
Manuell aktivierte Funktionen:
Abb. 6.1
- grüne Taste | VENTILATOR EIN/AUS (F)
- schwarze Taste FILTERREINIGUNG (G)
Die Funktionen VENTILATOR EIN/AUS und
FILTERREINIGUNG lassen sich auch über das HMI
aktivieren.
40. Nachlaufzeit: 60 Sekunden
41. Das System bleibt in Betrieb
42. Das gesamte System stoppt
43. Der Filterreinigungszyklus kann nicht gestoppt / unterbrochen werden
44. Um die Schutzwirkung der Filterpatronen-Precoat-Schicht zu schonen, können
Sie diese Schaltfläche innerhalb der ersten 40 Betriebsstunden des Ventilators
und für 40 Stunden nach einem Filteraustausch nicht aktivieren.
0000112606/010720/A ControlPro
40
A
B
C
D
F
G
H
I
43 44
Um im Falle eines WARNSIGNALS (C) den Summer (I) zu
unterdrücken, 5 s lang die schwarze Taste (G) gedrückt
halten
.
45
6.2.2
HMI
Das HMI zeigt zu jeder Zeit den aktuellen Systemstatus an.
Auf Wunsch lassen sich der Ventilator und das
Filterreinigungssystem auch manuell aktivieren.
Für weitere Erläuterungen siehe die
ControlPro-Online-Betriebsanleitung:
www.plymovent.com/manuals/controlpro
ControlPro/HMI
EN
User manual
NL
Gebruikershandleiding
DE
Betriebsanleitung
FR
Manuel opérateur
ES
Instrucciones para el uso
www.plymovent.com/manuals/controlpro
7
WARTUNG
7.1
Regelmäßige Wartung
Die angegebenen Wartungsintervalle hängen von
den jeweiligen Arbeits- und Betriebsbedingungen
ab. Daher wird -zusätzlich zu der in dieser Anleitung
angegebenen regelmäßigen Wartung- empfohlen, das gesamte
System einmal pro Jahr einer gründlichen Gesamtinspektion zu
unterziehen. Wenden Sie sich zu diesem Zweck an Ihren
Händler.
WARNUNG!
Falls zutreffend, den Panel vor den untenstehenden
Aktivitäten in den Service-Modus versetzen; siehe
Abb. 6.1H.
Kompo-
Tätigkeit
nente
Panel
Außenseite mit einem milden
Reinigungsmittel reinigen
Alle Kabelverschraubungen
auf korrekten Sitz überprüfen
Darauf achten, dass alle
abnehmbaren
Schraubklemmenblöcke der
Leiterplatte angeschlossen
sind
45. Die Ursache des Warnsignals ist noch nicht behoben
Häufigkeit: alle
X Monate
X=3
X=12
X
X
X
