A B

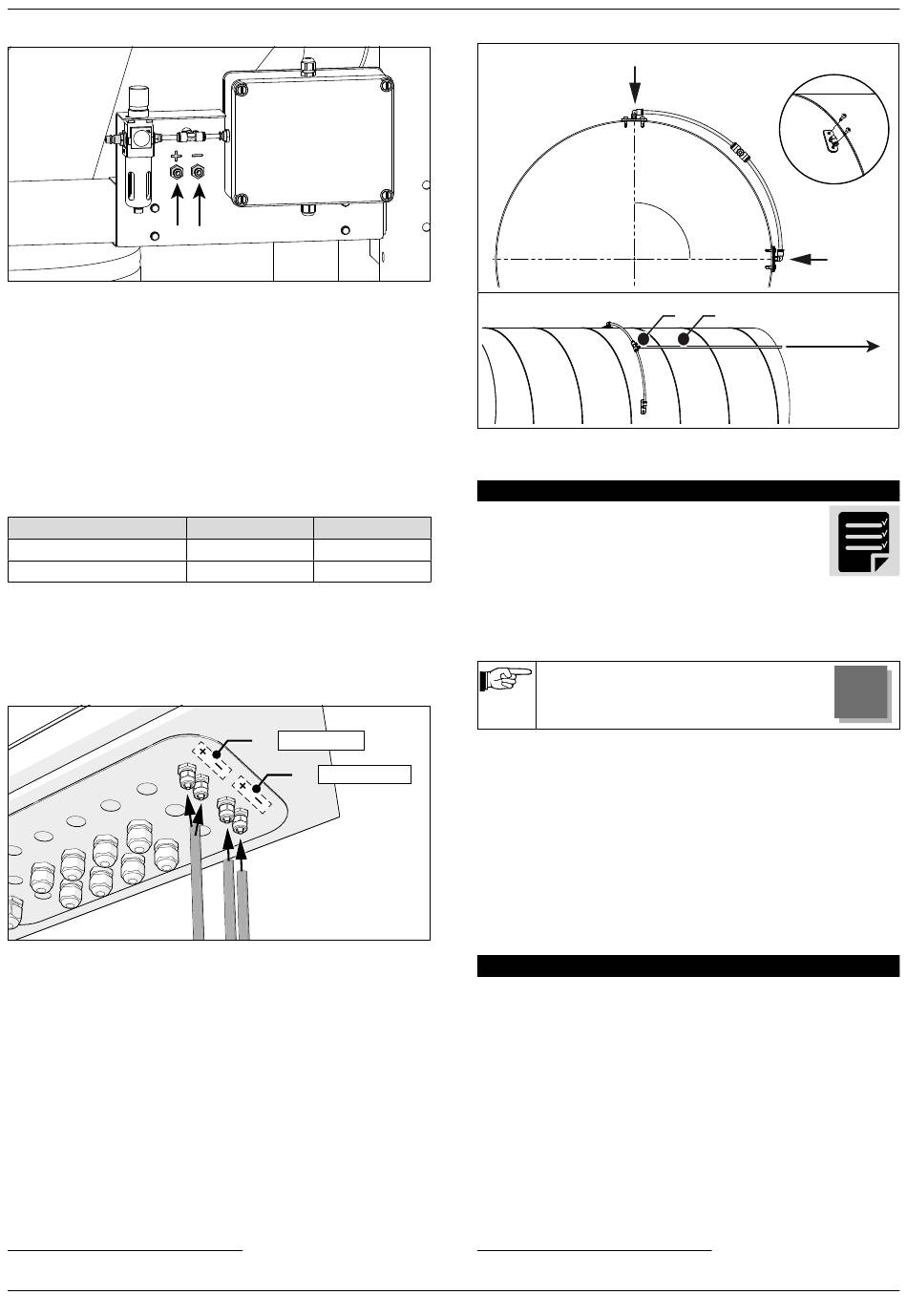

Abb. 4.31 Druckluftanschluss
4.5.4 Ventilatordrucksensor
Für eine Überwachung des Ventilatordruckwerts
Pneumatikschlauch an den internen Ventilatordrucksensor
anschließen
Sie können den Ventilatordruck wie folgt messen:
- vor dem Filtersystem; oder
- hinter dem Ventilator
Hierdurch wird der Anschluss des Schlauches bestimmt.

Druckmessung

vor dem Filtersystem
hinter dem Ventilator
Abb. 4.32
• Position des Drucksensors in der Absaugleitung bestimmen
(vor dem Filtersystem bzw. hinter dem Ventilator).
• Den Pneumatikschlauch (+) oder (–) an den
entsprechenden Schottverbinder (A) anschließen.
Abb. 4.32 Anschluss der Pneumatikschläuche am Panel
Abb. 4.33
• In die Absaugleitung an den markierten Positionen (A+B)
zwei Löcher (Ø 10 mm) bohren
• Pneumatikschlauch (D) mit T-Anschlussstück (C) mit dem
mitgelieferten Anschlussmaterial an der Absaugleitung
anschließen.
38. Bei einem Plymovent VFD/Panel oder anderem Typ von Frequenzumrichter
0000112606/010720/A ControlPro
den
38
Druck

Anschluss

Unterdruck – (minus)
Überdruck + (plus)
A Fan Pressure
B Filter Pressure
90°
A
Abb. 4.33 Anschluss des Pneumatikschlauchs an der Absaugleitung
5

INBETRIEBNAHME

5.1 Allgemeines
• Der Panel muss am Netz angeschlossen sein.
• Hauptschalter (siehe Abb. 6.1E) einschalten.
Das System wird hochfahren
• Das HMI startet den Installationsassistenten.
• Installationsassistenten vollständig ausführen.
Für weitere Erläuterungen zu allen
Einstellungen das auf dem Touchscreen
angezeigte Fragezeichen antippen.
5.2 Funktionsprüfungen
5.2.1 Absaugventilator
• Für einen Ventilatorstart die Schaltfläche VENTILATOR
EIN/AUS (siehe Abb. 6.1F) drücken.
• Für einen Stopp des Ventilators erneut diese Schaltfläche
drücken.
Bei etwaigen Problemen oder Störungen, siehe Kapitel 8 /
Störungsbehebung.
6

BETRIEB

6.1

Bedienfeld

6.1.1 Panel
Das Bedienfeld umfaßt folgende Bedienelemente und
Kontrolllampen:
Abb. 6.1 (siehe auch Abb. V auf Seite 21)
A Weiße LED | STROMVERSORGUNG EIN
- LED aus: Stromversorgung aus
- LED blinkt: das System wird gestartet
- LED ein: System ist betriebsfertig
39. Anzeige: Blinken der weißen Steuerungskasten-LED
B
A+B
90°
C D
Panel
C
.
39
B
D
√
√
Panel
√
?
