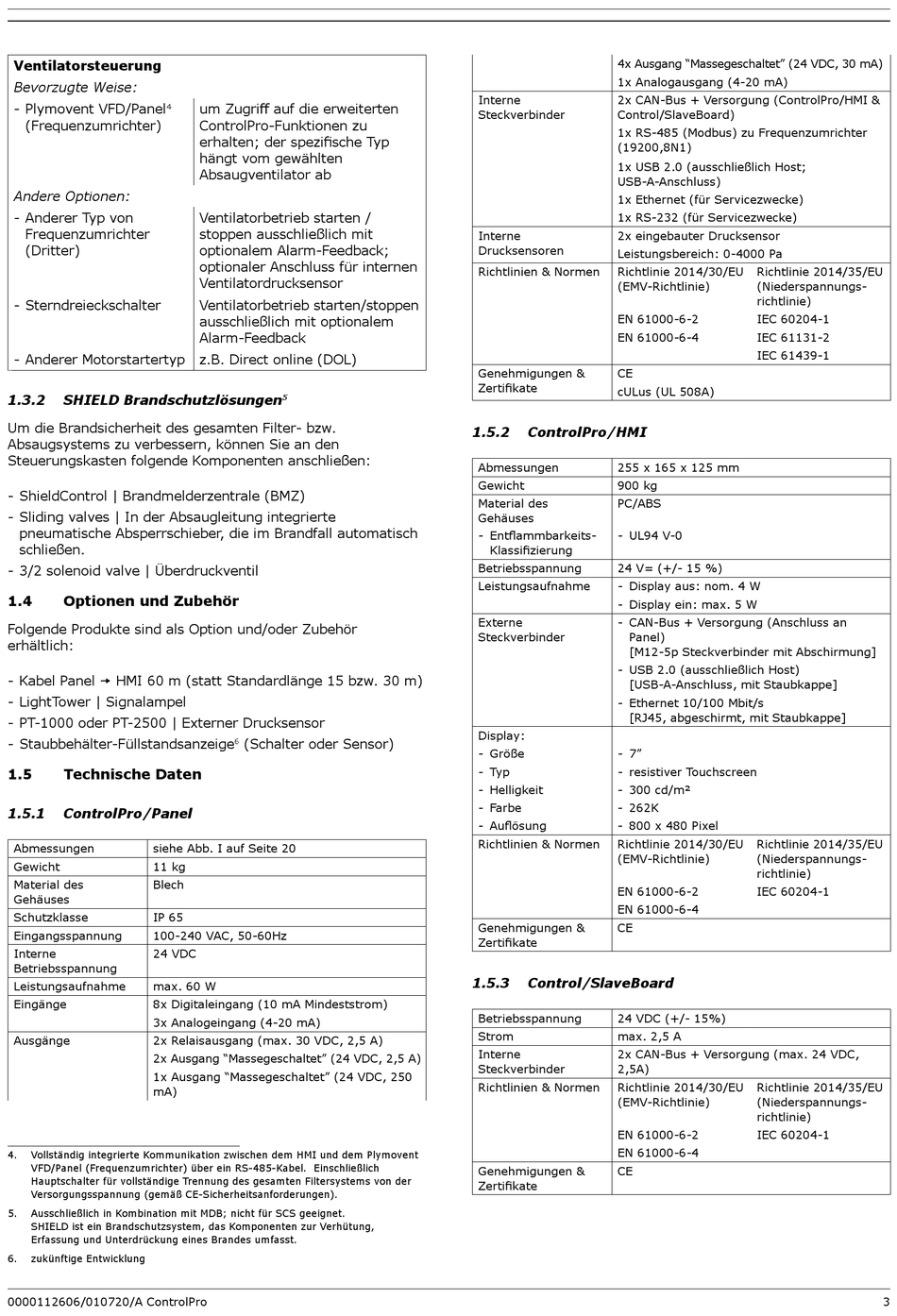

Ventilatorsteuerung

Bevorzugte Weise:
- Plymovent VFD/Panel
4
(Frequenzumrichter)
Andere Optionen:
- Anderer Typ von
Frequenzumrichter
(Dritter)
- Sterndreieckschalter
- Anderer Motorstartertyp
4
1.3.2 SHIELD Brandschutzlösungen
Um die Brandsicherheit des gesamten Filter- bzw.
Absaugsystems zu verbessern, können Sie an den
Steuerungskasten folgende Komponenten anschließen:
- ShieldControl | Brandmelderzentrale (BMZ)
- Sliding valves | In der Absaugleitung integrierte
pneumatische Absperrschieber, die im Brandfall automatisch
schließen.
- 3/2 solenoid valve | Überdruckventil
1.4 Optionen und Zubehör
Folgende Produkte sind als Option und/oder Zubehör
erhältlich:
- Kabel Panel  HMI 60 m (statt Standardlänge 15 bzw. 30 m)
- LightTower | Signalampel
- PT-1000 oder PT-2500 | Externer Drucksensor
- Staubbehälter-Füllstandsanzeige
1.5

Technische Daten

1.5.1 ControlPro/Panel
Abmessungen siehe Abb. I auf Seite 20
Gewicht 11 kg
Material des Blech
Gehäuses
Schutzklasse IP 65
Eingangsspannung 100-240 VAC, 50-60Hz
Interne 24 VDC
Betriebsspannung
Leistungsaufnahme max. 60 W
Eingänge 8x Digitaleingang (10 mA Mindeststrom)
3x Analogeingang (4-20 mA)
Ausgänge 2x Relaisausgang (max. 30 VDC, 2,5 A)
2x Ausgang "Massegeschaltet" (24 VDC, 2,5 A)
1x Ausgang "Massegeschaltet" (24 VDC, 250
mA)
4. Vollständig integrierte Kommunikation zwischen dem HMI und dem Plymovent
VFD/Panel (Frequenzumrichter) über ein RS-485-Kabel. Einschließlich
Hauptschalter für vollständige Trennung des gesamten Filtersystems von der
Versorgungsspannung (gemäß CE-Sicherheitsanforderungen).
5. Ausschließlich in Kombination mit MDB; nicht für SCS geeignet.
SHIELD ist ein Brandschutzsystem, das Komponenten zur Verhütung,
Erfassung und Unterdrückung eines Brandes umfasst.
6. zukünftige Entwicklung
0000112606/010720/A ControlPro
um Zugriff auf die erweiterten
ControlPro-Funktionen zu
erhalten; der spezifische Typ
hängt vom gewählten
Absaugventilator ab
Ventilatorbetrieb starten /
stoppen ausschließlich mit
optionalem Alarm-Feedback;
optionaler Anschluss für internen
Ventilatordrucksensor
Ventilatorbetrieb starten/stoppen
ausschließlich mit optionalem
Alarm-Feedback
z.B. Direct online (DOL)
5
(Schalter oder Sensor)
6
4x Ausgang "Massegeschaltet" (24 VDC, 30 mA)
1x Analogausgang (4-20 mA)
Interne 2x CAN-Bus + Versorgung (ControlPro/HMI &
Steckverbinder Control/SlaveBoard)
1x RS-485 (Modbus) zu Frequenzumrichter
(19200,8N1)
1x USB 2.0 (ausschließlich Host;
USB-A-Anschluss)
1x Ethernet (für Servicezwecke)
1x RS-232 (für Servicezwecke)
Interne 2x eingebauter Drucksensor
Drucksensoren
Leistungsbereich: 0-4000 Pa
Richtlinien & Normen Richtlinie 2014/30/EU
(EMV-Richtlinie)
EN 61000-6-2
EN 61000-6-4
Genehmigungen & CE
Zertifikate
cULus (UL 508A)
1.5.2 ControlPro/HMI
Abmessungen 255 x 165 x 125 mm
Gewicht 900 kg
Material des PC/ABS
Gehäuses
- Entflammbarkeits- - UL94 V-0
Klassifizierung
Betriebsspannung 24 V= (+/- 15 %)
Leistungsaufnahme - Display aus: nom. 4 W
- Display ein: max. 5 W
Externe - CAN-Bus + Versorgung (Anschluss an
Steckverbinder Panel)
[M12-5p Steckverbinder mit Abschirmung]
- USB 2.0 (ausschließlich Host)
[USB-A-Anschluss, mit Staubkappe]
- Ethernet 10/100 Mbit/s
[RJ45, abgeschirmt, mit Staubkappe]
Display:
- Größe - 7"
- Typ - resistiver Touchscreen
- Helligkeit - 300 cd/m²
- Farbe - 262K
- Auflösung - 800 x 480 Pixel
Richtlinien & Normen Richtlinie 2014/30/EU
(EMV-Richtlinie)
EN 61000-6-2
EN 61000-6-4
Genehmigungen & CE
Zertifikate
1.5.3 Control/SlaveBoard
Betriebsspannung 24 VDC (+/- 15%)
Strom max. 2,5 A
Interne 2x CAN-Bus + Versorgung (max. 24 VDC,
Steckverbinder 2,5A)
Richtlinien & Normen Richtlinie 2014/30/EU
(EMV-Richtlinie)
EN 61000-6-2
EN 61000-6-4
Genehmigungen & CE
Zertifikate
Richtlinie 2014/35/EU
(Niederspannungs-
richtlinie)
IEC 60204-1
IEC 61131-2
IEC 61439-1
Richtlinie 2014/35/EU
(Niederspannungs-
richtlinie)
IEC 60204-1
Richtlinie 2014/35/EU
(Niederspannungs-
richtlinie)
IEC 60204-1
