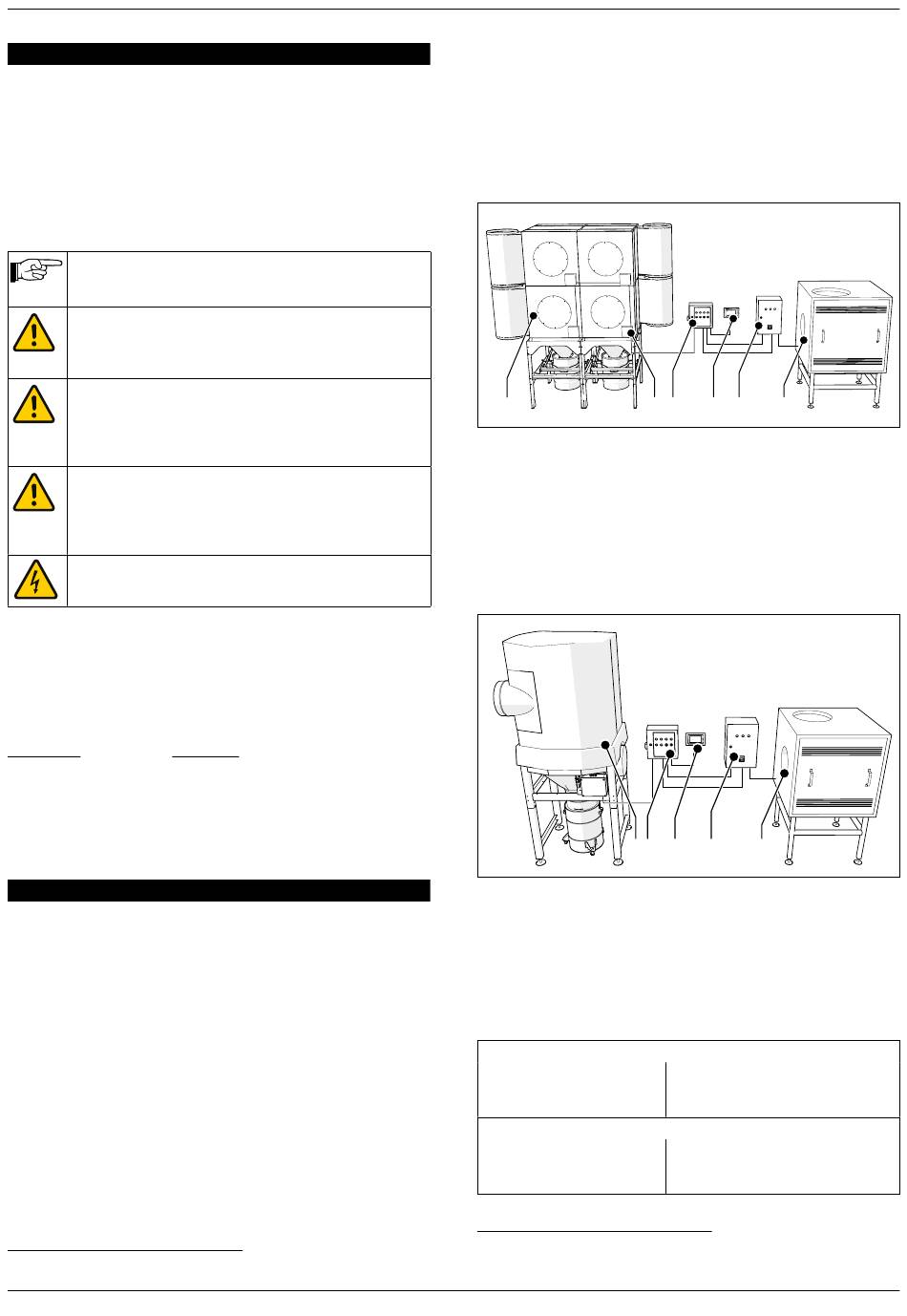

VORWORT

Über diese Anleitung
Diese Anleitung dient als Nachschlagewerk für professionelle
und gut ausgebildete Personen, die für die Montage,
Bedienung, Wartung und Reparatur des auf dem Titelblatt
vermerkten Produkts befugt sind.
Piktogramme und Symbole
In dieser Anleitung werden folgende Piktogramme und
Symbole verwendet:
TIPP
Vorschläge und Empfehlungen für eine vereinfachte
Ausführung von Aufgaben und Maßnahmen.
ACHTUNG
Anmerkung mit zusätzlichen Informationen für den
Nutzer, um auf mögliche Probleme aufmerksam zu
machen.
ACHTUNG
Vorgehensweisen, die -wenn sie nicht mit der
erforderlichen Umsicht ausgeführt werden - das
Produkt, das Arbeitsumfeld oder die Umwelt
schädigen können.
WARNUNG!
Vorgehensweisen, die - wenn sie nicht mit der
erforderlichen Umsicht ausgeführt werden - zu
ernsthaften Verletzungen führen oder das Produkt
schädigen können.
ACHTUNG
Gefahr durch elektrischen Schlag.
Textkennzeichnungen
Mit einem Bindestrich („-") versehene Auflistungen
kennzeichnen Aufzählungen.
Mit einem Aufzählungspunkt („•") versehene Auflistungen
hingegen kennzeichnen auszuführende Schritte.
Produkt-/Kurzbezeichnungen
Produkttyp: Entspricht:
- ControlPro/Panel Panel
- ControlPro/HMI HMI
- Control/SlaveBoard SlaveBoard
- MDB PRO MDB
- SCS PRO SCS
- MultiDust Bank MDB
1 EINFÜHRUNG
1.1

Identifizierung des Produkts

Die Typenschilder enthalten u.a. folgende Daten:
- Produktname
- Seriennummer
- Anschlussspannung und Frequenz
- Leistungsaufnahme
1.2

Allgemeine Beschreibung

Das ControlPro von Plymovent ist ein intelligenter
Steuerungskasten mit separatem HMI, das mit den benötigten
Anschlusskabeln geliefert wird. Dieses System steuert den
Ventilator und die Druckluftventile des angeschlossenen
Filtersystems (MDB bzw. SCS) an.
1. Human Machine Interface [Mensch-Maschine-Schnittstelle / Bedientableau]
0000112606/010720/A ControlPro
1
1.2.1 ControlPro + MDB
Abb. 1.1
A Filtersystem MDB
2
B SlaveBoard
3
C Panel [Steuerungskasten]
D HMI
E Ventilatorsteuerung (siehe Abschnitt 1.3)
F Absaugventilator (siehe Abschnitt 1.3)
A
Abb. 1.1 ControlPro + MDB
1.2.2 ControlPro + SCS
Abb. 1.2
A Filtersystem SCS
B Panel [Steuerungskasten]
C HMI
D Ventilatorsteuerung (siehe Abschnitt 1.3)
E Absaugventilator (siehe Abschnitt 1.3)
A B
Abb. 1.2 ControlPro + SCS
1.3 Produktkombinationen
1.3.1 Benötigte Produkte
Für den Betrieb des Systems ist die Auswahl der folgenden
Produkte erforderlich:
Absaugventilator
- Plymovent SIF
(Outdoor)
Tragrahmen
- Plymovent FRAME SIF
2. Abgebildet: Rückseite des Filtersystems
3. An der Rückseite der einzelnen Filtermodule integriert
B C D E F
C D E
spezifischer Typ und
Motorleistung je nach
Konfiguration
der spezifische Typ hängt vom
gewählten Absaugventilator und
der Konfiguration ab
