Technische Daten
TYPE
Spannung
Frequenz
SP32
230 V
50 Hz
/01-10
Funktion - Anwendung und Installationshinweise:
Das Heizöl Saugpumpenaggregat SP32-01-10, ist für die Versorgung
von Ölöfen und automatischen Ölbrennern mit Heizöl nach DIN EN
51603-1 EL und DIN V 51603-6 EL A Bio 5 bestimmt.
Das Gerät saugt das Heizöl bis zu einer max. Höhe von 7m an und füllt
den eingebauten 1,6l Vorratsbehälter automatisch auf.
Die Versorgung kann im Zulaufbetrieb mit natürlichem Gefälle (Minimum
2%), oder im Saugbetrieb von der Ölbrennerpumpe aus erfolgen.
Die Pumpe übernimmt dann die Funktion eines Zwischenbehälters
bzw. Station. Bitte kein zusätzliches Rückschlagventil sowie Filter in die
Saugleitung einbauen, da bereits in der Pumpe vorhanden! Sollte die
Tankarmatur des Öltanks bereits ein Rückschlagventil enthalten
ist mit einer Reduzierung der Entnahmemenge zu rechnen. Die Leis-
tungen der Pumpe werden dadurch reduziert. Der eingebaute, offene
Behälter wirkt als Ölentlüftung. Daher ist keine zusätzliche Entlüftung an
den Verbrauchern erforderlich. Die Einbaumöglichkeiten der Saugpumpe
entnehmen Sie bitte der gegenüberliegenden Spalte.
1.Technische Ausstattung:
Elektromagnetische Schwingkolbenpumpe, Filtereinsatz, Rückschlag-
ventile für die Saugleitung thermische Sicherheitsüberwachung, elektro-
nische Schwimmersteuerung mit vorprogrammierten Kontrollfunktionen,
LED Anzeige für Funktion und Störanzeigen, zwei Leitungsanschlüsse
mit Schneidringverschraubungen 8 x 1, Befestigungsbügel und Material.
Der 1,6l Vorratsbehälter sowie der Pumpenantrieb samt Verschrau-
bungen sind über der integrierten Ölauffangwanne montiert. Diese wird
durch eine Leckagesicherheitssteuerung elektronisch überwacht. Das
Gerät ist steckerfertig montiert und werksseitig geprüft.
2.Sicherheitsprüfung und Ausstattung:
Das Gerät ist nach EN 12514-2, EN 60335-1 und EN 55015-1 geprüft.
Die Pumpe verfügt über eine Ölmangelsicherung sowie eine Lecküber-
wachung für die Sicherheitsauffangwanne. Zusätzliche, zeitgesteuerte
Kontrollsysteme überwachen die Funktion des Pumpwerkes.
3.Wandbefestigung:
Die Pumpe wird mittels beiliegendem Befestigungsbügel mit Montage-
material waagerecht (± 2%) an einer Wand befestigt. Achten Sie darauf,
dass sich die beiden Dämpfungsgummis, unter den jeweiligen Kunst-
stoffklemmlaschen der Pumpe befinden. Achten Sie auf genügend Frei-
raum nach oben bzw. auf eine gute Zugänglichkeit für Wartungsarbeiten.
WICHTIG: Die Pumpe muss min. 25 cm über dem Tankniveau
installiert sein, damit keine Zulaufdrücke entstehen können !
Das Heizöl-Druck-/Saugaggregat darf nur in trockenen und gut belüfte-
ten Räumen betrieben werden.
4.Rohrinstallation:
Das Gerät ist werkseitig mit Saug- und Abgangsverschraubungen für
8x1 mm Cu-Rohr NW 6 ausgestattet. Beim Anschluss der Cu-Rohre
am Saug- und Abgangstutzen ist darauf zu achten, dass keine Span-
nungen an den Stutzen durch Biegen der Leitungen entstehen und ein
Gefälle von mindestens 2% (bei Ölöfen) vorhanden ist. Die Rohrinstal-
lation muss fachmännisch und sorgfältig ausgeführt werden. Wenn die
Saugpumpe mehr als 3m über einem Ölofen installiert ist, muss vor dem
Ofenregler ein Öldruckminderer eingebaut werden.
Achtung :
Beim Biegen der Leitungen dürfen keine Querschnittsverengungen
entstehen.
Spannungen auf die Leitungsanschlüsse vermeiden.
Bei der Montage der Leitungen ist auf Dichtigeit zu achten.
Die gesetzlichen Richtlinien zur Rohrverlegung sind einzuhalten.
ELEKTRISCH
Aufnahme
Sicherung
-Leistung
Leiterbahn
40 W
bruchsicherung
HYDRAULISCH
Saughöhe max.
Umgebungstemperatur
7 m
5 l/h
4 m
7 l/h
5.Elektroinstallation:
Die Netzanschlussdosemuss über einen Erdschutzleiter verfügen. Das
Gerät wird, anschlussfertig mit Netzstecker ausgeliefert und ist über eine
Leiterbahnensicherung auf der Hauptplatine abgesichert. Wir bitten Sie
die Pumpe separat anzuschließen und nicht extern elektrisch, z. Bsp.
über die Brenner-steuerung, zu betreiben.

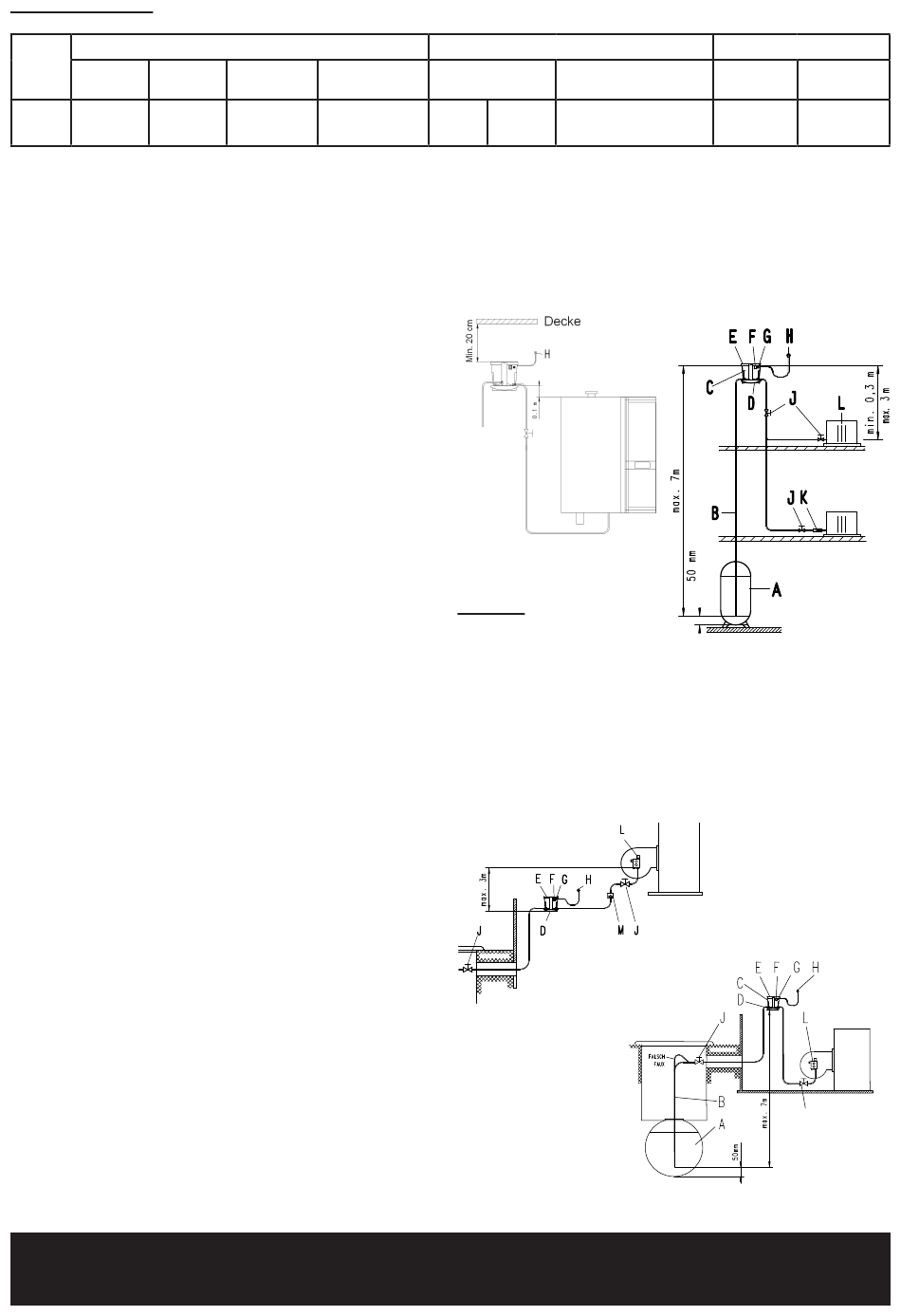

Legende:
A. Tank
B. Saugleitung Rohr Ø6/8 [mm]
C. Ölbehälter Saugpumpe
D. Ölauffangwanne
E. Gehäuseabdeckung
F. LED-Anzeige
G. Starttaste
H. Netzstecker
J. Absperrventile
K. Öldruckregler
L. Verbraucher
M. Rückschlagventil
- 2 -
D/CH/A
MECHANISCH
Zulässige
Tank-
Volumen
0 - 40 °C
1,6 l
Gewicht netto
2 Kg
